Clima+ DIGIT HR 25V Notice Technique page 5

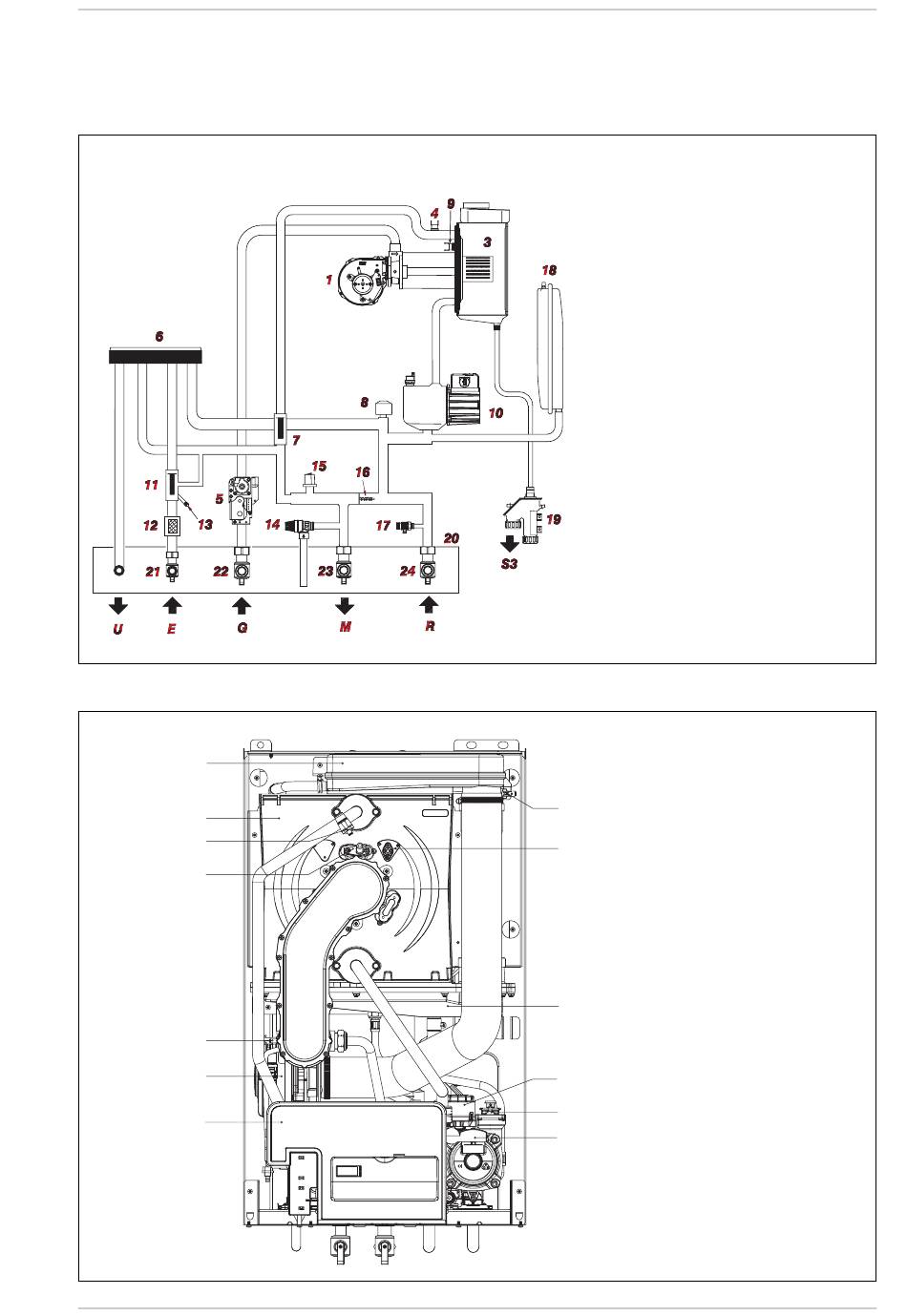

1.4 SCHEMA FONCTIONNEL (fig. 2)
1.5 COMPOSANTS PRINCIPAUX (fig. 3)
7
6
5
4
3
2
1
6
LEGENDE
1 Ventilateur
3 Échangeur primaire
4 Sonde chauffage (SM)
5 Vanne gaz
6 Échangeur sanitaire
7 Filtre à eau pour chauffage
8 Vanne de dérivation
9 Thermostat sécurité
10 Circulateur avec vanne d'évacuation de l'air
Fluxmètre sanitaire
11
12 Filtre eau sanitaire
13 --------
14 Soupape de sécurité installation 3 BARS
15 Pressostat eau
16 By-pass automatique
17 Déchargement chaudière
18 Vase d'expansion installation
19 Siphon vidange condensation
20 --------
21 Robinet d'entrée eau sanitaire
22 Robinet gaz (sur demande)
23 Robinet de départ installation (sur demande)
24 Robinet de retour installation
RACCORDS
R Retour installation
M Départ installation
G Alimentation gaz
E Entrée eau sanitaire
U Sortie eau sanitaire
S3 Vidange condensation
8
9
LEGENDE
1 Tableau de commande
2 Ventilateur
3 Mitigeur
4 Électrode d'allumage
5 Sonde chauffage (SM)
6 Échangeur primaire
7 Chambre fumée
10
8 Sonde fumées
9 Thermostat de sécurité
10 Cuvette de récupération condensation
11 Vanne de dérivation
12 Purge automatique
11
13 Circulateur
12
13
Fig. 2
Fig. 3
