mable comme indiqué dans le schéma élec-
trique de la chaudière (voir fig. 11) après
avoir enlevé le pont existant.
Le thermostat d'ambiance programmable
à utiliser doit appartenir à la classe II,
conformément à la norme EN 60730. 1
(contact électrique propre).
2.9.2
Branchement RÉGULATEUR
CLIMATIQUE CR 63 (en option)
La chaudière est prééquipée pour être
2.9.4
Combinaison avec différents
systèmes électroniques
Nous reportons ci-dessous quelques exem-
ples d'installation ainsi que leurs combinai-
sons possibles avec différents systèmes
électroniques. Les connexions électriques
de la chaudière se réfèrent à la légende
reportée dans le schéma (fig. 11). La com-
mande valve de zone s'active à chaque
demande de chauffage de la commande à
distance.
Description des sigles des composants
reportés dans les schémas d'installation :
M
Refoulement installation
R
Retour installation
CR
Commande à distance CR 63
SE
Sonde température externe
TA 1-2
Thermostat d'ambiance de zone
VZ 1-2
Vanne de zone
RL 1-2
Relais de zone
SI
Séparateur hydraulique
P 1-2
Pompe de zone
IP
Installation de sol
EXP
Carte d'extension (fourni avec
le kit code 8092240)
VM
Vanne mélangeuse à trois voie
TSB
Thermostat de sécurité
basse température
10
reliée à un régulateur climatique, fourni sur
demande (code 8092219) combinée à un
kit car t e d'expansion en option code
8092240.
La commande à distance CR 63 permet à
l'utilisateur de commander la chaudière
sans s'en approcher, à l'exception de la
commande de déblocage.
Une fois la connexion établie, l'afficheur de
la chaudière visualise le message "Cr".
Pour le montage et l'utilisation du régula-
teur climatique, suivre les instructions con-
tenues dans l'emballage.
1
INSTALLATION DE BASE

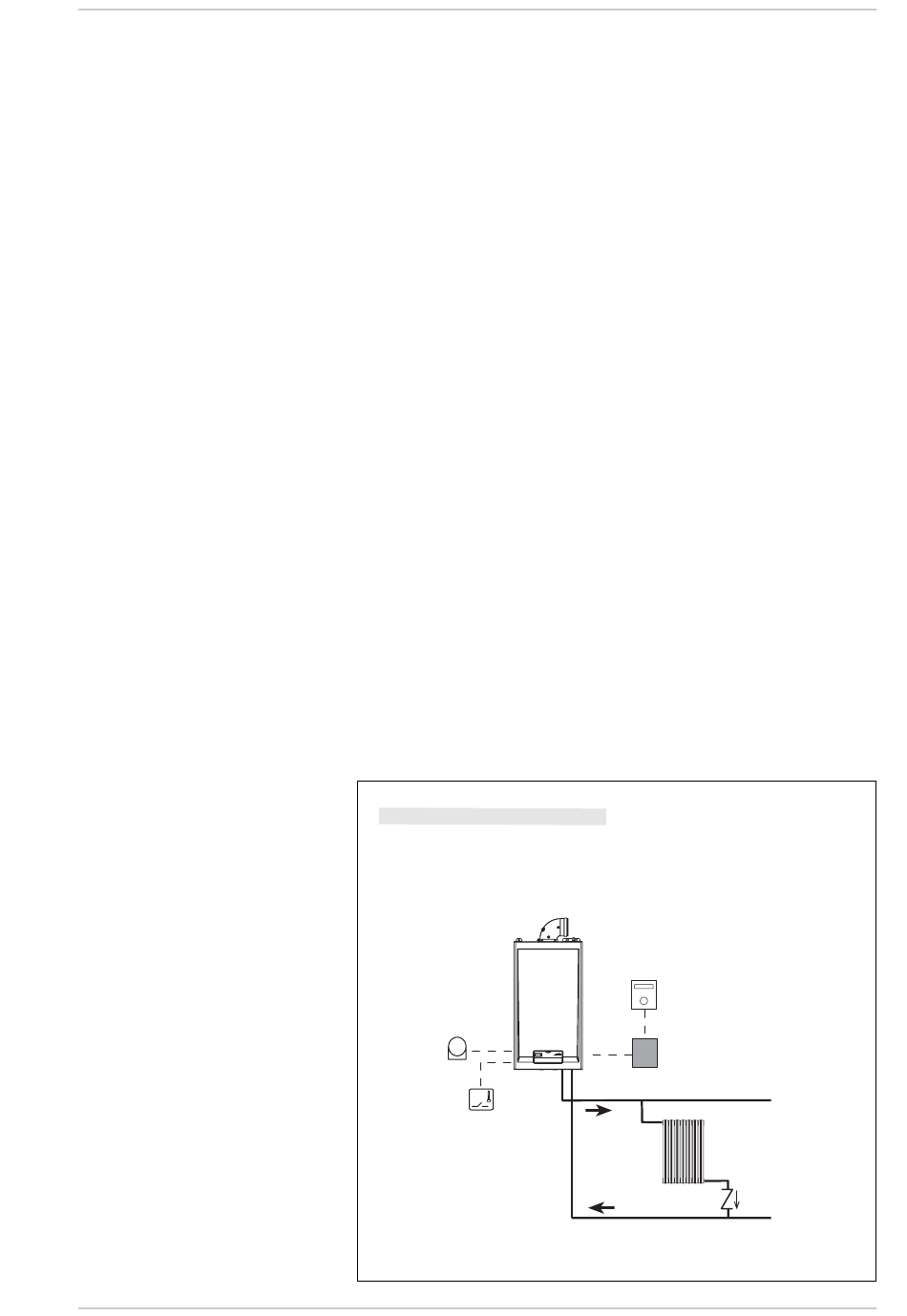

INSTALLATION AVEC UNE ZONE DIRECTE ET THERMOSTAT D'AM-
BIANCE, OU AVEC COMMANDE À DISTANCE (Code 8092219),
KIT D'EXPANSION COMMANDE À DISTANCE (Code 8092240) ET
SONDE EXTERNE (Code 8094101)
SE
TA
2.9.3
Branchement SONDE EXTERNE
(en option)
La chaudière est prééquipée pour être
reliée à une sonde de température externe,
fournie sur demande (code 8094101), en
mesure de régler automatiquement la
valeur de température de départ de la chau-
dière en fonction de la température externe.
Pour le montage, suivre les instructions con-
tenues dans l'emballage. Il est possible d'ef-
fectuer des corrections aux valeurs lues par
le sondeur agissant sur PAR 4.
CR
EXP
M
R
