3.3
SONDE EXTERNE
BRANCHÉE (fig. 13)
En case de présence de sonde externe, les
SET de chauffage peuvent être obtenues à
partir des courbes de chauffe (PAR 12) en
fonction de la température extérieure et
sont de toute façon comprises dans les limi-
tes des valeurs d'amplitude décrites au
point 3.2 (PAR 13 e PAR 14).
La courbe de chauffe à programmer peut
être sélectionnée entre 3 et 40 (par étapes
de 1).

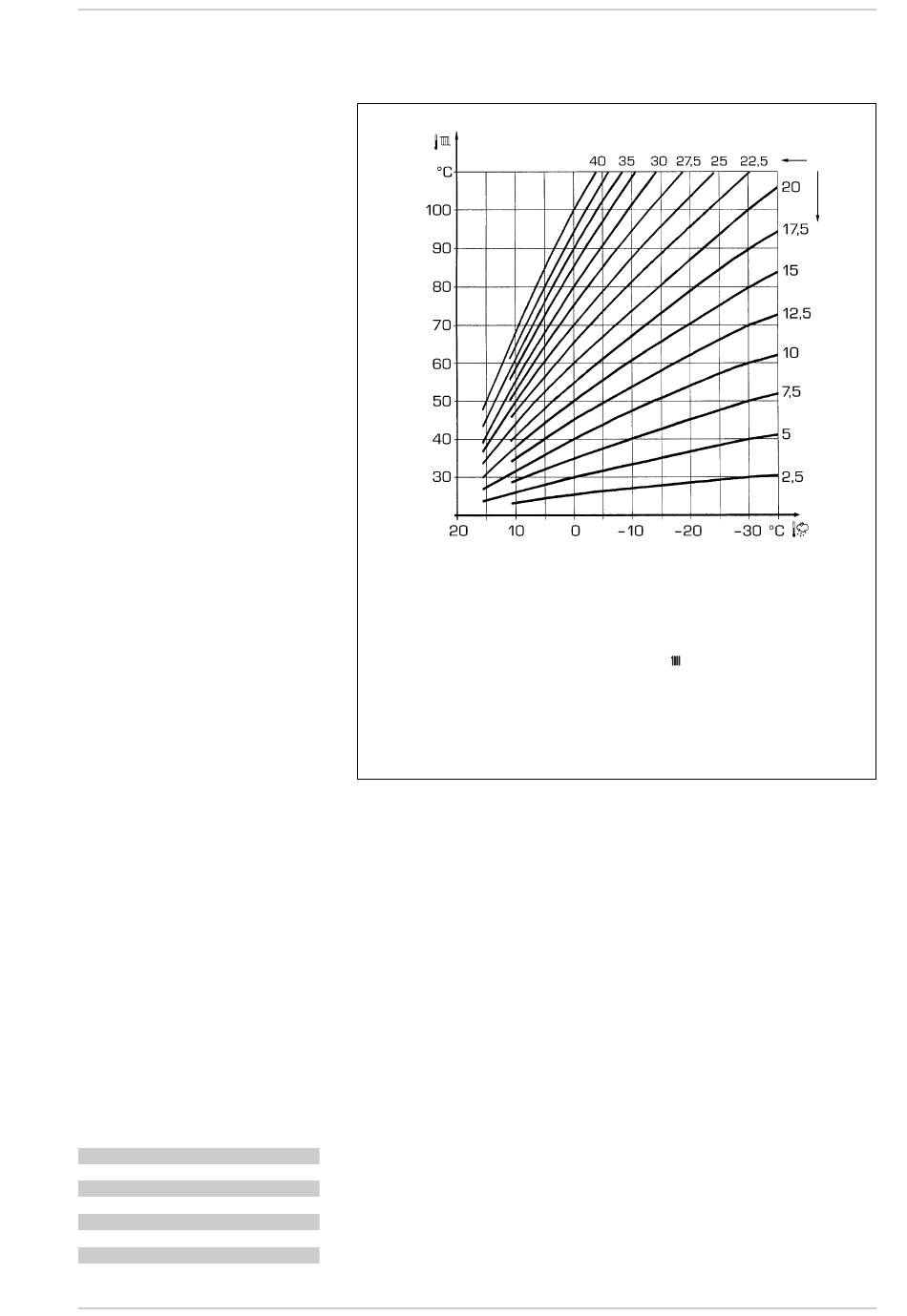

En augmentant la pente représentée par
les courbes de fig. 13, on augmente la
température de départ de l'installation par
rapport à la température extérieure.
3.4
FONCTIONS
DE LA CARTE
La carte électronique est dotée des fon-
tions suivantes :
- Protection antigel circuit chauffage.
- Système d'allumage et de détection de
flamme.
- Programmation depuis le tableau de
commande de la puissance et du gaz de
fonctionnement de la chaudière.
- Antiblocage de la pompe qui se relance
pendant quelques secondes (10") au bout
de 48h d'inactivité.
- Fonction ramoneur activable depuis le
tableau de commande.
- Température modulable avec sonde exté-
rieure reliée. Elle est programmable
depuis le tableau de commande.
- Réglage automatique de la puissance
d'allumage et maximum de chauffe. Les
réglages sont automatiquement gérés
par la carte électronique pour garantir la
souplesse d'utilisation de l'installation
maximale.
- Interface avec les systèmes électroni-
ques suivants: commande à distance CR
73 ou CR 63 avec connexion à une carte
expansion code 8092240.
3.5
SONDES DE TEMPÉRATURE
Dans le Tableau 4 figurent les valeurs de
résistance (Ω) que l'on obtient sur les son-
des chauffage, sanitaire et
tion de la température.
Avec sonde chauffage (SM) et
(SF) interrompue, la chaudière ne fonc-
tionne dans aucun des deux services.
TABLEAU 4
Température (°C)
Résistance (Ω)
20
30
40
50
60
70
80
16
3.6
ALLUMAGE
ÉLECTRONIQUE
L'allumage et la détection de flamme sont
contrôlés par deux électrodes placées sur
le brûleur qui garantissent des temps de
détection inférieurs à une seconde, en cas
d'extinctions accidentelles ou de manque de
gaz.
3.6. 1
Cycle de fonctionnement
en fonc-
fumées
L'allumage du brûleur se fait au maximum
dans les 10 secondes à partir de l'ouvertu-
re de la soupape de gaz.
fumées
Des allumages ratés, entraînant l'activation
du signal de mise en sécurité (blocage), peu-
vent être attribués à :
– Manque de gaz
L'électrode d'allumage continue à déchar-
ger pendant 10 sec. maxi; l'anomalie est
12.090
signalée dès lors que le brûleur ne s'allu-
8.313
me pas.
5.828
4. 1 61
Cela peut se produire au premier alluma-
3.021
ge ou après une longue période d'inacti-
2.229
vité à cause de la présence d'air dans la
1.669
ATTENTION : les courbes sont calculées avec une température
ambiante de 20 °C.
L'utilisateur en agissant sur la touche
mandes peut modifier ±5°C le set ambiant pour lequel la courbe
est calculée.
du panneau de com-
tuyauterie du gaz. Le manque de gaz peut
être causé par le robinet du gaz qui est
fermé ou par une des bobines de la sou-
pape dont l'enroulement est interrompu,
empêchant l'ouverture de celle-ci.
– L'électrode n'émet pas de décharge
Dans la chaudière on remarque seule-
ment l'ouverture du gaz au brûleur ; au
bout de 10 secondes, l'anomalie est
signalée.
Cela peut être dû au fait que le câble de
l'électrode est interrompu ou n'est pas
bien fixé aux points de connexion.
L'électrode est à la masse ou est très
détériorée : il faut la remplacer. La carte
électronique est défectueuse.
En cas de coupure fortuite de courant, le
brûleur s'arrête immédiatement;
dès le rétablissement de la tension, la chau-
dière redémarrera automatiquement.
3.7
PRESSOSTAT D'EAU
Le pressostat d'eau (C fig. 14/a) intervient,
en bloquant le fonctionnement du brûleur, si
