INSTALLATION
L'installation s'entend fixe et devra être
effectuée par des entreprises spécialisées
et qualifiées, conformément aux instructions
et aux dispositions indiquées dans ce
manuel. Il faudra en outre respecter les
normes et les réglementations actuellement
en vigueur.
2. 1
VENTILATION DU
LOCAL CHAUDIERE
Les chaudières peuvent en revanche être
installées, sans aucune contrainte d'empla-
cement et d'apport d'air comburant, dans
n'importe quel local domestique.
2.3
ETRIER DE SUPPORT

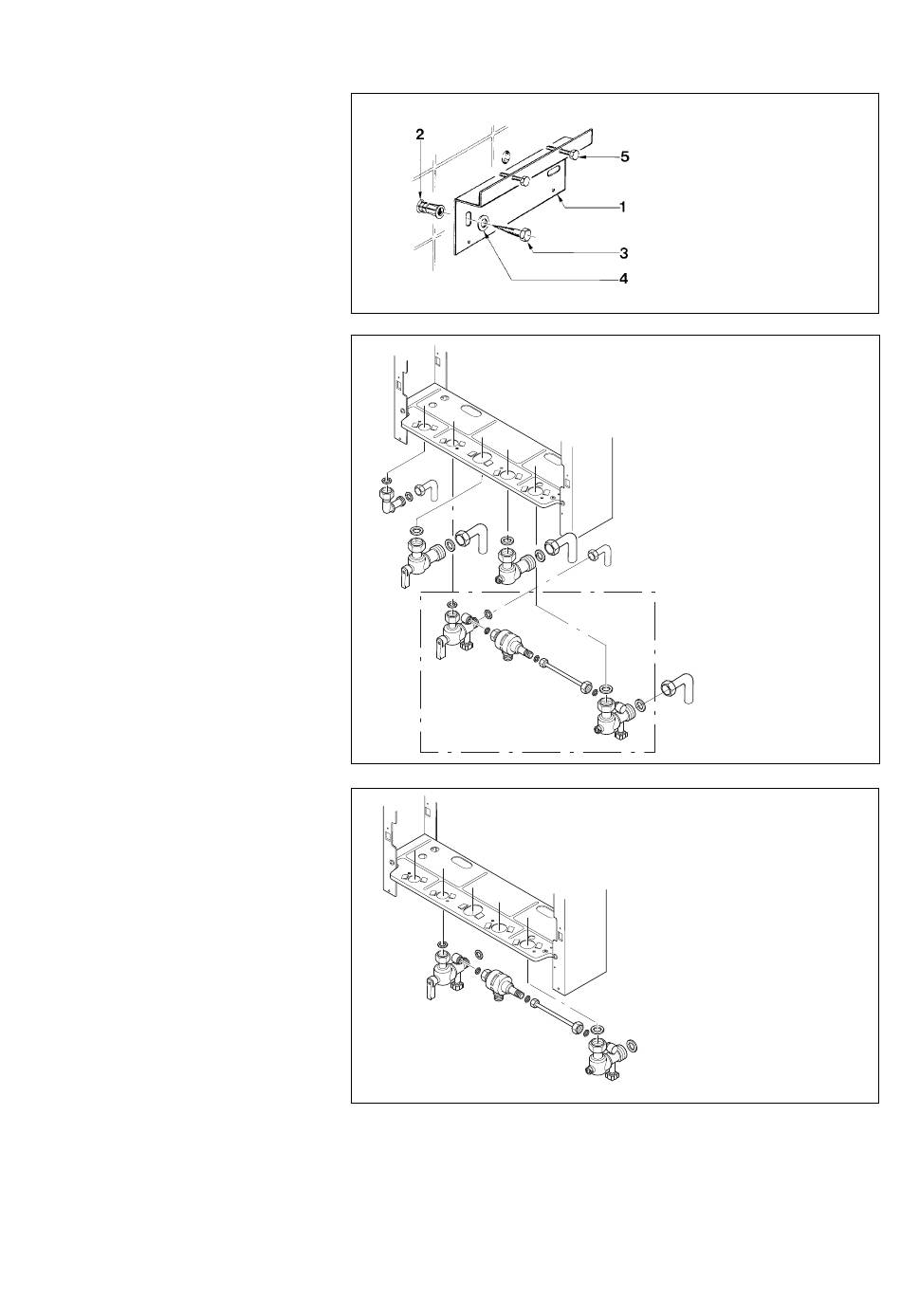

Pour monter l'étrier de support de la chau-
dière fourni avec l'appareil, effectuer les
opération suivantes (fig. 4);
– Fixer l'étrier (1) au mur avec des vis à
cheville (3).
– Soulever la chaudière et accrocher le
travers postérieur du châssis à l'étrier .
– Avec les vis (5), effectuer les réglages
nécessaires pour obtenir un positionne-
ment vertical parfait de la chaudière.
2.3. 1
Kit robinets de connexion
(en option)
Pour effectuer le montage des robinets de
connexion compr is dans le kit code
8091814, se conformer aux instructions
reportées sur la fig. 4/a.
2.3.2
Kit disjoncteur hydraulique
(fourni avec la chaudière)
Pour effectuer le montage des kit disjonc-
teur hydraulique, fournis avec la chaudière,
se conformer aux instructions reportées
sur la fig. 4/b.
2.3.3
Jeu kit
flexibles (en option)
Le jeu code 8093902 est fourni complèt
des instructions par rapport à l'installation.
2.4
BRANCHEMENT INSTALLATION
Pour protéger l'installation thermique con-
tre la corrosion, les incrustations ou les
dépôts nuisibles, il est de la plus grande
importance, après l'installation de l'appa-
reil, de procéder au lavage de l'installation
en utilisant des produits appropriés tels
que, par exemple, le Sentinel X300 ou
X400.
Des instructions complètes sont fournies
avec les produits mais, pour obtenir des
informations complémentaires, il est possi-
ble de contacter directement la firme GE
4
U
E
G
M
11
2
2
4
12
3
3
3
5
7
KIT DISJONCTEUR HYDRAULIQUE
(fourni avec la chaudière)
U
E
G
M
2
2
1
6
8
Betz. Après le lavage de l'installation, pour
assurer une protection ò long terme con-
tre les corrosions et les dépôts, on conseil-
le de recourir à des inhibiteurs tels que le
Sentinel X100.
Il est important de vérifier la concentration
de l'inhibiteur après chaque modification
appor tées à l'installation et à chaque
inspection d'entretien, selon ce qui a été
LEGENDE
1 Etrier de support
2 Cheville en plastique
3 Vis de fixation
4 Rondelle
5 Vis de réglage
LEGENDE
2 Joint ø 18,3
(fourni dans le kit disjoncteur hydraulique)
3 Joint ø 24
(fourni dans le kit disjoncteur hydraulique)
4 Coude sortie sanitaire 1/2"
5 Robinet gaz 3/4"
R
7 Robinet départ installation 3/4"
11 Coude 1/2"
12 Coude 3/4"
12
11
3
12
LEGENDE
1 Joint ø 10,5 (n. 3)
2 Joint ø 18,6 (n. 4)
3 Joint ø 24,3 (n. 6)
6 Robinet entrée sanitaire 1/2"
8 Disjoncteur hydraulique
R
9 Tube de connexion
10 Robinet retour installation 3/4"
R
Retour installation
M Départ installation
G
Alimentation gaz
1
E
Entrée eau sanitaire
3
9
3
U
Sortie eau sanitaire
1
10
prescrit par les producteurs (des tests
prévus à cet effet sont disponibles auprès
des détaillants). Le dispositif d'évacuation
de la soupape de sécurité doit être relié à
un entonnoir de récolte pour convoyer l'é-
ventuelle purge en cas d'intervention.
Au cas où l'installation de chauffage serait
sur un plan supérieure par rapport à la
chaudière il est nécessaire d'installer sur
Fig. 4
R
Retour installation
M Départ installation
G
Alimentation gaz
E
Entrée eau sanitaire
U
Sortie eau sanitaire
Fig. 4/a
Fig. 4/b
