1.4

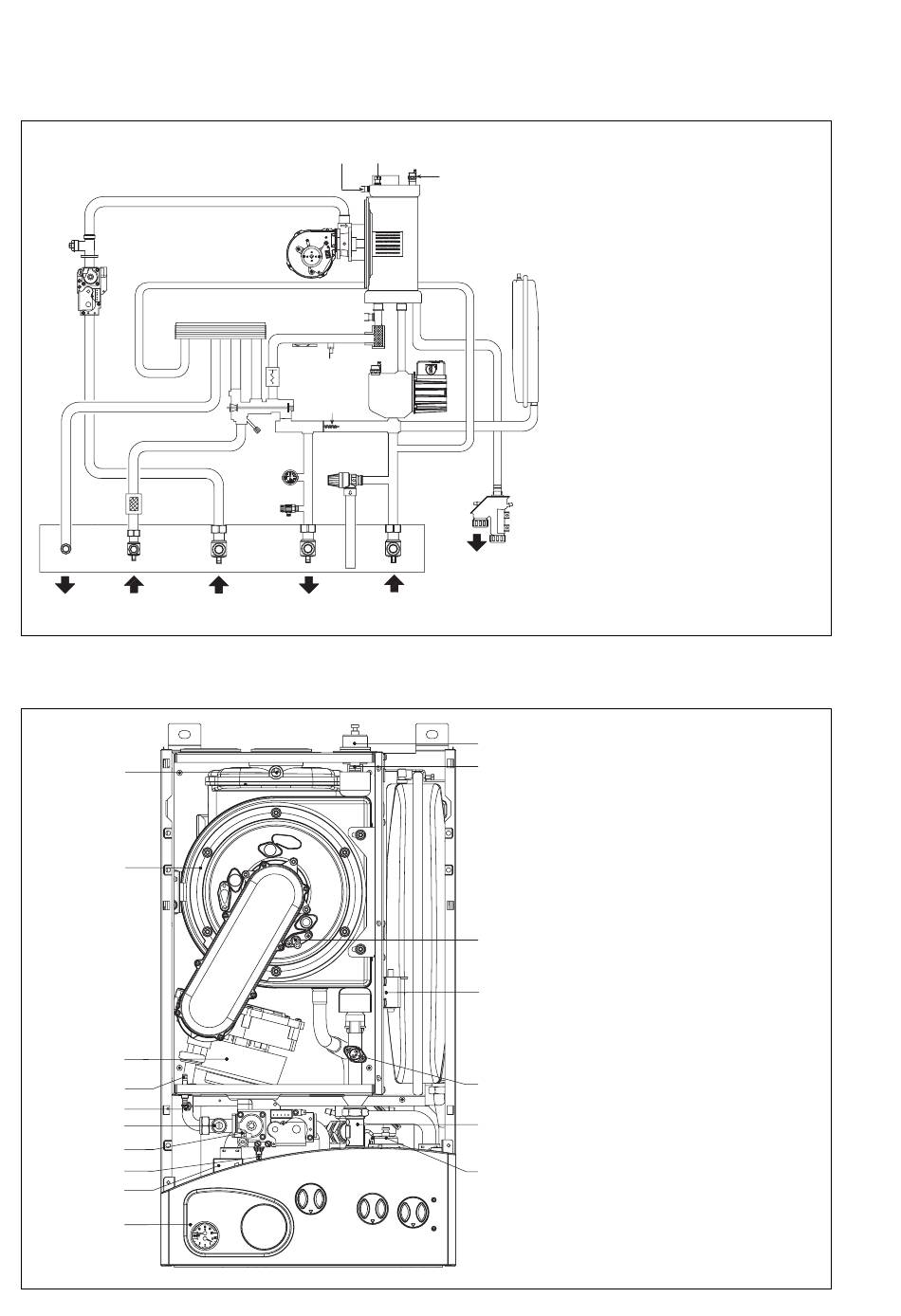

SCHEMA FONCTIONNEL
4
5
24
23
25
26
U
E
1.5
COMPOSANTS PRINCIPAUX
10
9
8
7
6
5
4
3
2
1
29
22
1
2
6
12
11
9
10
13
8
14
7 15
18
16
17
27
28
G
M
21
3
19
20
S3
R
11
12
LEGENDE
1 Tableau de commande
2 Régulateur de flux
3 Sonde chauffage (SM)
4 Vanne gaz
13
5 Régulateur du débit gaz
6 Prise pression gaz
7 Prise pression air
14
8 Ventilateur
9 Echangeur primaire
10 Thermostat fumées
11 Purgeur automatique supérieur
12 Aquastat limite
13 Elelctrode de allumage/de détection
15
14 Transformateur allumage
15 Aquastat de sécurité 100°C
16 Aqua Guard Filter System
16
17 Purgeur automatique
17
LEGENDE
1 Ventilateur
2 Mélangeur air/gaz
3 Echangeur primaire
4 Régulateur du débit gaz
5 Vanne gaz
6 Echangeur eau sanitaire
7 Soupape pressostatique
8 Régulateur de flux
9 Sonde thermomètre
10 Sonde chauffage (SM)
11 Aqua Guard Filter System
12 Aquastat de sécurité 100°C
13 Purge automatique
14 Circulateur
15 By-pass automatique
16 Thermoihydromètre
17 Vidange chaudière
18 Soupape de sécurité installation
19 Vase d'expansion installation
20 Siphon évacuation condensation
21 Purge automatique supérieure
22 Aquastat limite 90°C
23 Filtre eau sanitaire
25 Robinet eau sanitaire
26 Robinet gaz (sur demande)
27 Robinet départ installation (sur demande)
28 Robinet retour installation
29 Thermostat fumées
Fig. 2
Fig. 3
