l'allumage (STEP) en fonction du type
de gaz, contrôler que la pression du
gaz en chauffage est encore sur la
valeur précédemment introduite.
– Connecteur "JP1" (pos. 10)
La fiche électronique est programmée,
en phase de chauffage, avec un arrêt
technique du brûleur d'environ 180
secondes qui se reproduit à chaque
réallumage après une extinction forcée.
Par extinction forcée, on entend une
extinction provoquée par une surtempé-
rature de la sonde (SM) supérieure à
5°C par rapport à la température pro-
gr ammée sur le po t entiomètr e du
chauf fage. À chaque redémarrage,
après la période d'allumage lent, la
chaudière se placera, pendant environ 1
minut e, à la pr ession minimum de
modulation pour ensuite revenir au taux
de pression chauf fage programmé.
Avec l'introduction du cavalier, on annu-
lera aussi bien l'arrêt technique pro-
grammé que la période de fonctionne-
ment à la pression minimum au cours
de la phase de départ. Dans ce cas, les
délais qui s'écoulent entre l'extinction et
les allumages suivants seront fonction
d'un différentiel de 5°C, détecté par la
sonde chauffage (SM).
– Connecteur "JP2" (pos. 9)
Cavalier introduit avec utilisation de la
soupape de déviation. Quand on utilise la
pompe bouilleur dans l'installation, le
cavalier doit être retiré.
– Trimmer vitesse ventilateur "MAX"
(pos. 2)
Programme la vitesse maximum du ven-
tilateur.
– Trimmer vitesse ventilateur "MIN"
(pos. 4)
Programme la vitesse minimum du venti-
lateur.
ATTENTION: Tout es les opér ations
susmentionnées devront nécessairement
être réalisées par un personnel agréé,
sous peine d'annulation de la garantie.
3.2
SONDES DE RELEVE
DE LA TEMPERATURE
Système antigel réalisé avec la sonde NTC
de chauffage active quand la température
de l'eau atteint 6°C.
La sonde sert d'aquastat limite en établis-
sant l'extinction du brûleur lorsque la
température relevée est supérieure à
80°C; la température de redémarrage est
fixée à 75°C.
Avec la sonde interrompue (SM) à l'arrêt,
la chaudière ne fonctionne dans aucun des
deux services.
Les valeurs de résistance (Ω) obtenues sur
la sonde selon les variations de températu-
re sont reportées sur le Tableau 4.
TABLEAU 4
Température (°C)
Résistance (Ω)
20
12.090
30
8.313
40
5.828
50
4. 1 61
60
3.021
70
2.229
80
1.669
3.3
ALLUMAGE ELECTRONIQUE
L'allumage et la détection de flamme sont
contrôlés par un seul électrode placée sur
le brûleur qui garantit un maximum de
sécurité avec des temps d'intervention infé-
rieurs à une seconde, en cas d'extinctions
accidentelles ou de manque de gaz.
3.3. 1
Cycle de fonctionnement
Tourner la poignée du sélecteur sur été ou
hiver; la diode verte (
) allumée indique la
présence de tension.
L'allumage du brûleur devra se vérifier dans
les 10 secondes.
Des allumages manqués pourraient se véri-
fier entraînant l'activation du signal de blo-
cage de l'appareil; nous pouvons les résu-
mer comme suit:
– Manque de gaz
La carte électronique effectue régulière-
ment le cycle en envoyant la tension sur
l'électrode d'allumage qui continue la
décharge pendant 10 secondes max.
Etant donné que le brûleur ne s'allume
pas, la lampe témoin de blocage s'active.
Cette situation peut se vérifier lors du
premier allumage ou après de longues
périodes d'inactivité avec présence d'air
dans la tuyauterie.
Le manque de gaz peut être également
500
400
300
200
100
0
causé par la fermeture du robinet du
gaz ou par l'une des bobines de la soupa-
pe dont l'enroulement est interrompu et
en empêche l'ouverture.
– L'électrode n'émet pas la charge
On ne constate dans la chaudière que
l'ouverture du gaz au brûleur; après 60
sec. la lampe témoin de blocage s'allume.
Cette situation peut dépendre du câble
de l'électrode qui est interrompu ou mal
fixé à la borne de le transformateur d'al-
lumage. L'électrode se trouve mis à la
masse ou est for tement usé, il est
nécessaire de le remplacer. La carte
électronique est défectueuse.
En cas de coupure fortuite de tension, le
brûleur s'arrête immédiatement et au réta-
blissement de la tension, la chaudière redé-
marrera automatiquement.
3.4
SOUPAPE DE SECURITE
REGULATEUR DE FLUX
La soupape de sécurité régulatrice de flux
(8 fig. 5) intervient et bloque le fonctionne-
ment du brûleur en cas de manque d'eau
dans la chaudière dû à la formation de
bulles d'air dans l'échangeur de chaleur, si
le circulateur ne fonctionne pas, ou pour
l'obturation du filtre "Aqua Guard Filter Sys-
tem" par toute impureté.
NOTA: Si l'on doit remplacer la soupape
régulatrice de flux, s'assurer que la
flèche est tournée dans la même direc-
tion que le flux d'eau.
3.5

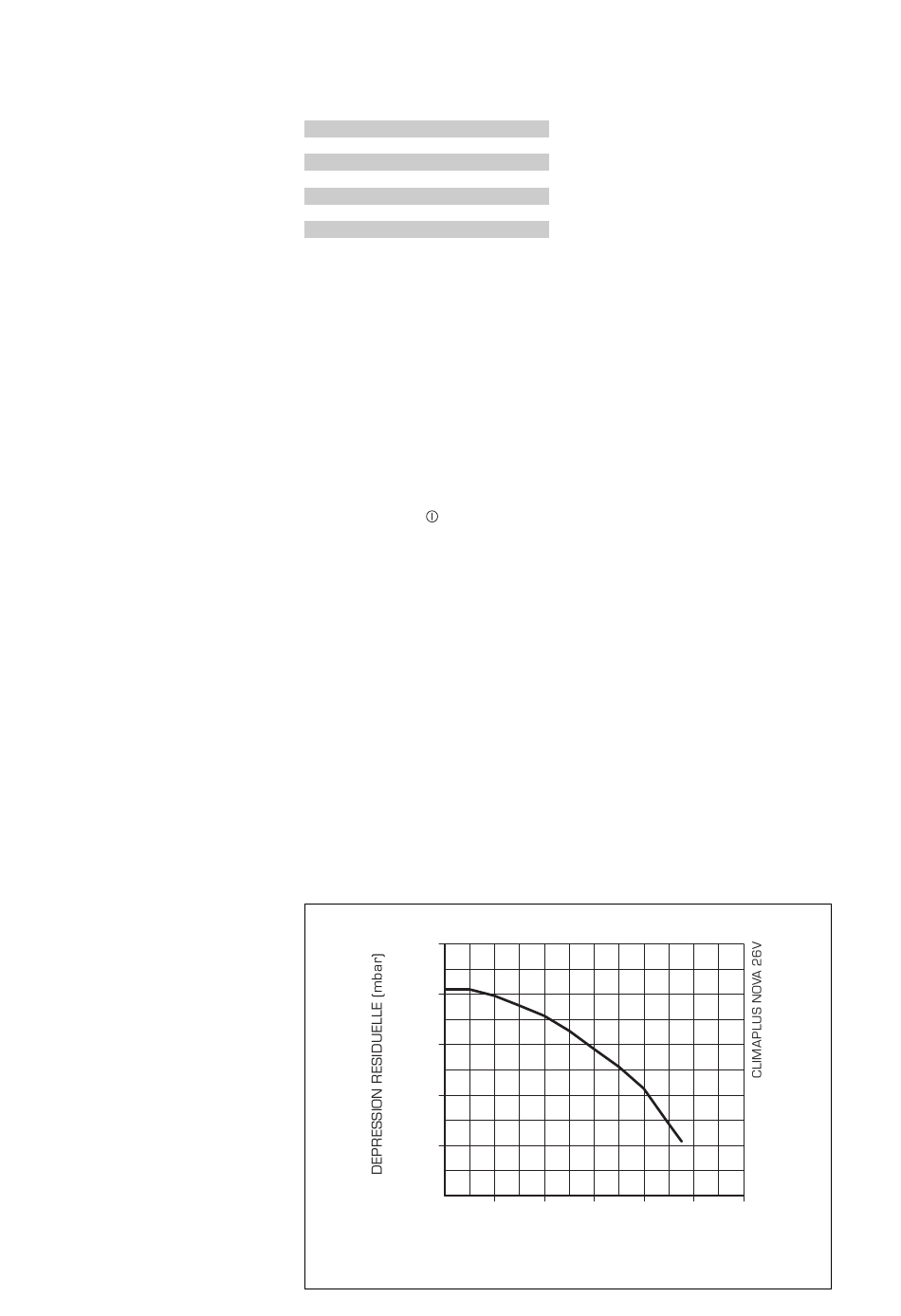

DEPRESSION DISPONIBLE
POUR L'INSTALLATION
La dépression résiduelle pour l'installation
de chauffage est représentée, en fonction
du débit, sur le graphique de la fig. 18.
200
400
600
800
1000
1200
DEBIT (l/h)
Fig. 18
