Service et réparation
Remplacer l'interrupteur MARCHE/ARRÊT (K009)
Pour remplacer l'interrupteur MARCHE/ARRET, procédez comme suit :
Etape Procédure
1 Mettez la hotte et le four mixte hors tension.
2 Fermez le raccordement d'eau froide de la hotte côté client et
débranchez le raccordement d'eau froide vers la platine de
montage.
3 Débranchez de la hotte les tuyaux d'évacuation.
4 Débranchez la fixation de la hotte sur le four mixte.
5 Soulevez la hotte du four mixte.
Avertissement :
Soulevez la hotte à l'aide d'au moins deux personnes (pèse 65
kg min.) !
Si la hotte est positionnée en biais, de l'eau peut s'écouler.

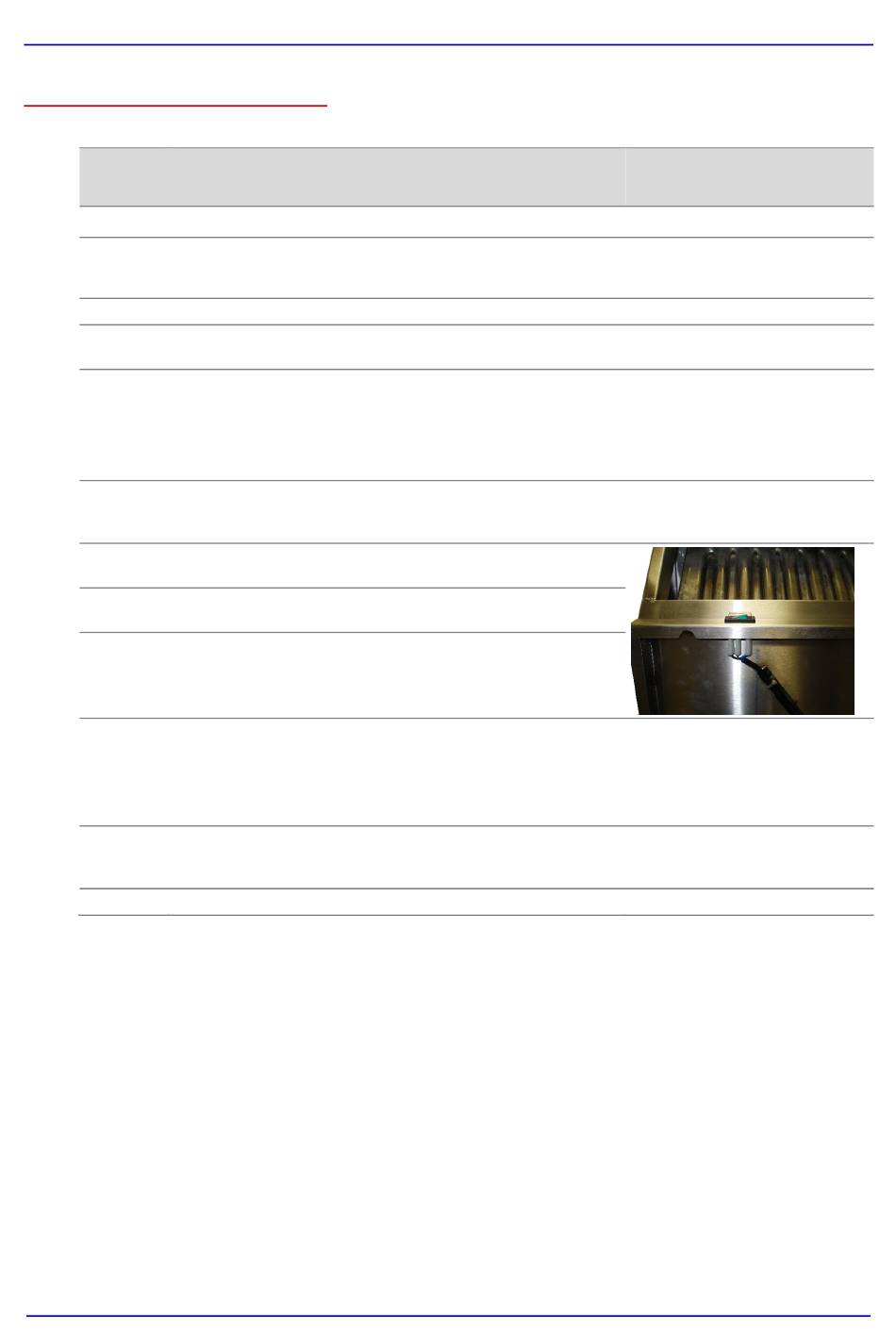

6 Positionnez la hotte de manière à vous permettre d'accéder à la
zone de l'interrupteur MARCHE/ARRET en sous-face de la
hotte.
7 Débranchez les 3 fiches plates de l'interrupteur
MARCHE/ARRET.
8 Vérifiez la continuité de l'interrupteur MARCHE/ARRET à l'aide
d'un multimètre.
9 Remplacez l'interrupteur MARCHE/ARRET défaillant par un
neuf et montez le nouvel interrupteur MARCHE/ARRET dans
l'ordre inverse.
10 Mettez la hotte sur le four mixte, fixez la hotte et montez tous les
raccordements.
11 Branchez le câble secteur, ouvrez le raccordement d'eau froide,
basculez l'interrupteur MARCHE/ARRÊT en position Marche et
effectuez un essai du système.
12
Mettez le four mixte en service.
CONVOVent Plus 57
Figure /
Pour en savoir plus...
Mise en place de l'appareil à la
page 39
Mise en place de l'appareil à la
page 39
Monter l'alimentation et l'évacua-
tion d'eau à la page 43
Installation électrique à la page 42
Mise en service à la page 47
