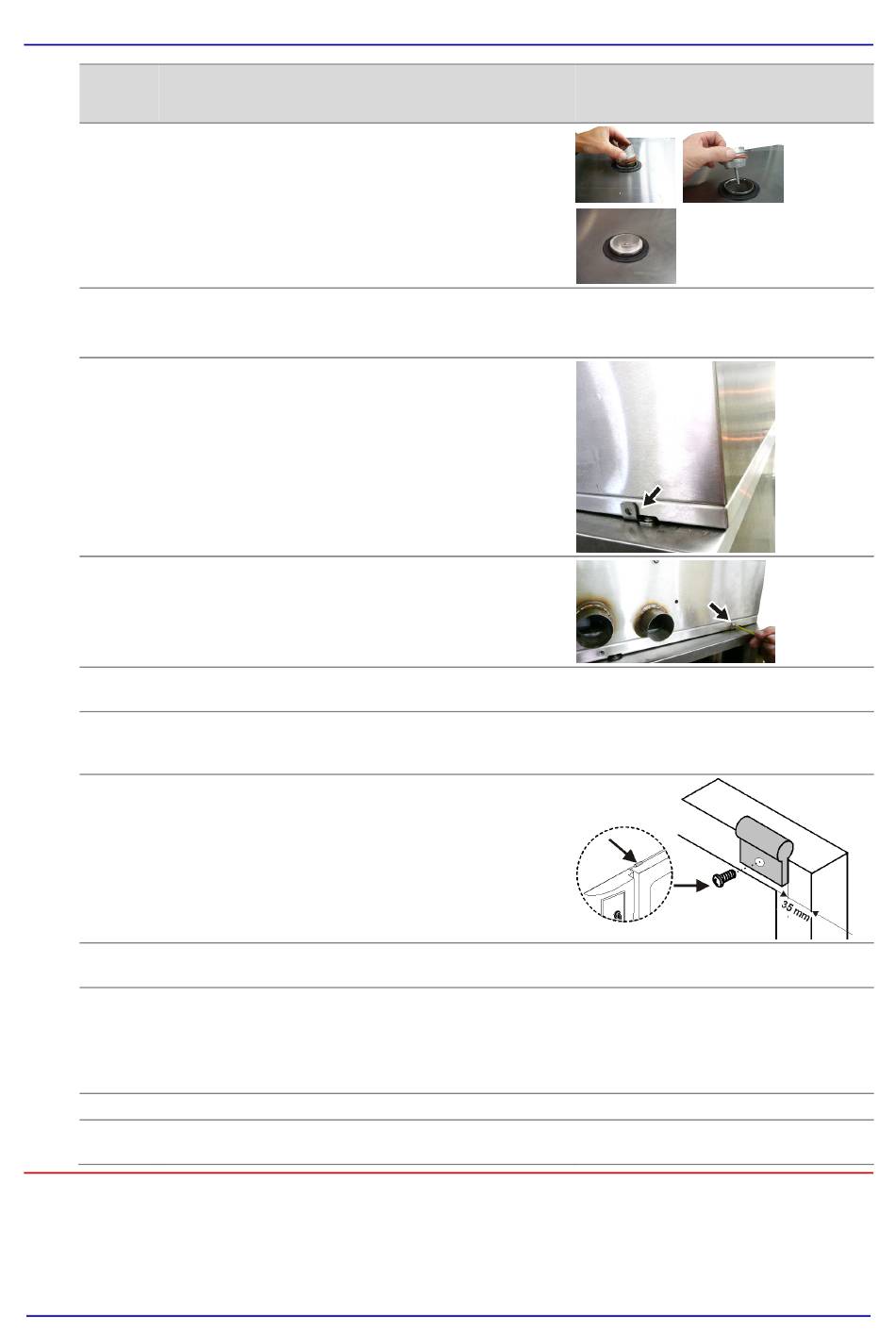

Transport et montage
Etape
Procédure
3
Enlevez le limiteur de dépression du four mixte et installez
au même endroit le limiteur de dépression de la hotte.
4
Posez la hotte (poids min. 65 kg) sur le four mixte.
Avertissement :
Poids de l'appareil
5
Lorsque vous posez la hotte, faites attention aux man-
chons d'évacuation sur la face supérieure du four mixte.
Orientez la hotte par rapport au bord frontal et aux deux
bords latéraux du four mixte.
6
Fixez la hotte avec les vis de fixation et avec la fixation
décrite à l'étape 2.
Danger :
La hotte doit être fixée pour l'équipotentielle électrique
7
Après le montage de la hotte sur un four mixte, vérifiez la
stabilité de l'ensemble.
8
Avant de procéder au raccordement de la hotte, n'oubliez
pas de comparer les données de raccordement sur la
plaque signalétique.
9
A l'aide du dessin schématique, marquez sur la porte de
l'appareil en haut le perçage pour fixer l'aimant de la porte.
Remarque :
Le dessin schématique n'est pas à l'échelle.
10
Percez un trou d'un diamètre de 2,4 mm et coupez une
tige filetée M3.
11
Vissez sur la porte du four mixte l'aimant de la porte à
l'aide de la vis fournie.
Remarque :
Le contact à lames souples (reed) est déjà installé sur la
hotte.
12
Mettez le four mixte et la hotte sous tension.
13
Assurez-vous que lors de l'ouverture du four mixte la hotte
se met en marche.
CONVOVent Plus
Figure /
