Raccordement de l'appareil

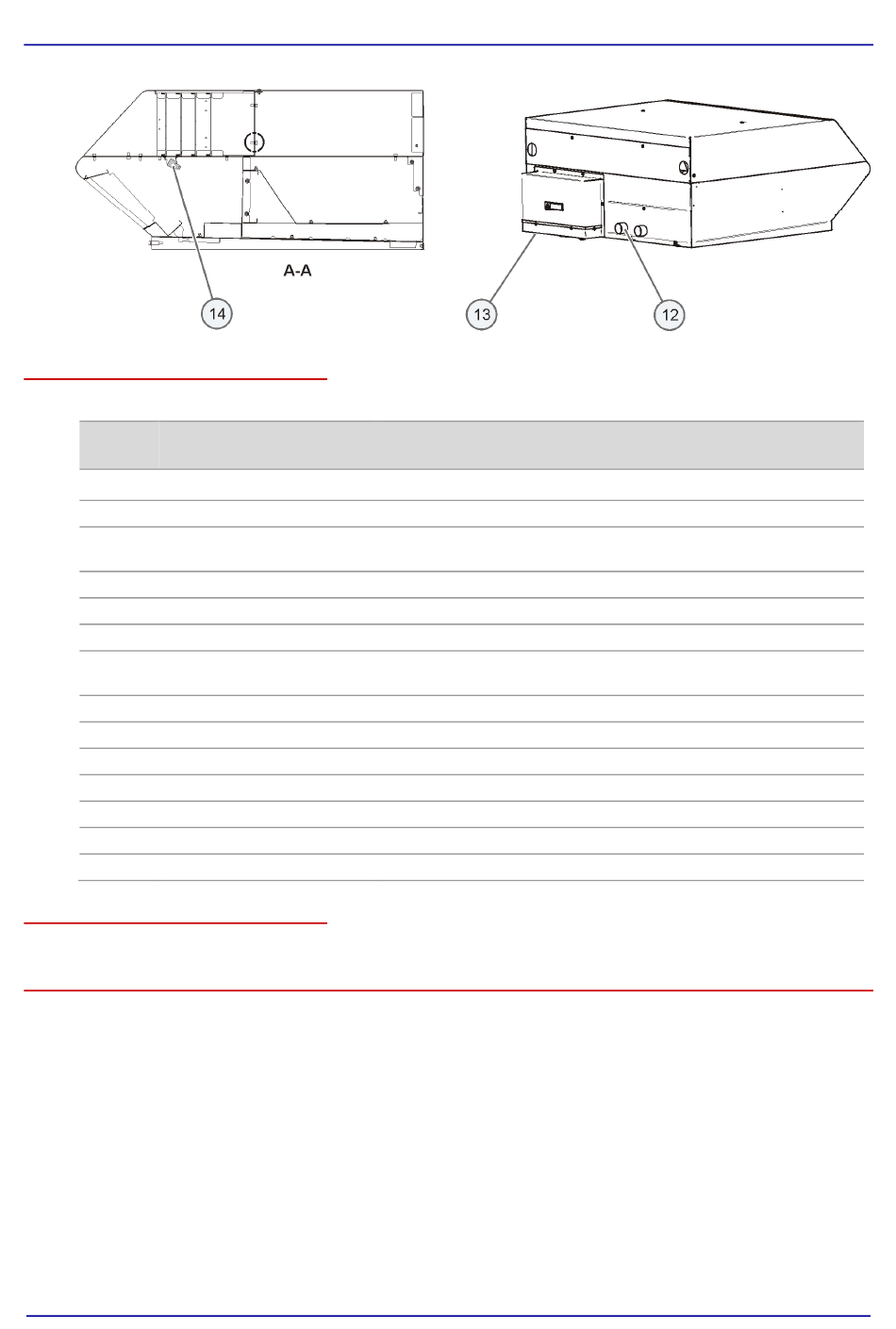

Composants et leur fonction
Les composants possèdent la fonction suivante :
N°
Désignation / Représentati-
on
1
Caisson haut
2
Grille en métal déployé
3
Fixation de la grille en métal
déployé
4
Panneau arrière
5
Crochet de fixation
6
Vis de fixation
7
Limiteur de dépression
8
Caisson bas
9
Aimant de porte
10
Pare-gouttes
11
Filtre à graisse
12
Evacuation d'eau
13
Alimentation en eau
14
Buse d'eau froide
Remarque
La hotte ne nécessite aucun raccordement direct à un dispositif d'évacuation d'air car l'air extrait du
four mixte est filtré par des filtres à graisse, un pare-gouttes et une cartouche d'évacuation d'air.
CONVOVent Plus
Fonction
Partie supérieure de la hotte
Filtre à air
Pour fixer la grille
Capot
Fixe la hotte sur le four mixte
Fixe les crochets de fixation
Régule l'équilibre de pression dans l'enceinte de cuisson du four
mixte
Partie inférieure de la hotte avec ventilateur
Contact du capteur
Sépare l'humidité (vapeur)
Sépare la graisse
Evacue les eaux usées de la hotte
Alimente la hotte en eau
Injecte de l'eau dans la hotte pour la condensation
46
