fonction peut être désactivée en effectuant un raccordement entre les bornes Com
et TLC). Seule la présence d'un véhicule permet l'ouverture de la lisse en mode de
fonctionnement PARK par l'intermédiaire de la commande ouverture 1.
FONCTIONNEMENT APRÈS UNE COUPURE
Avec DIP 10 sur OFF => En l'absence de tension de réseau, la lisse reste fermée ou
s'arrête si elle est en mouvement. Lorsque le courant de
réseau est à nouveau suffisant, presser la télécommande,
les boutons-poussoirs d'ouverture 1 ou 2 ou le bouton K
pour ouvrir la lisse. Une fois la lisse ouverte, actionner la
commande de fermeture ou attendre le temps de pause
avant la fermeture automatique => La lisse commence
à se refermer => Une fois la lisse fermée, les fonctions
normales sont réactivées. Lors du réalignement, les
sécurités sont actives.
Avec DIP 10 - ON => Lorsque le courant de réseau revient, la lisse se referme
si elle est ouverte. Elle reste ouverte uniquement si
la fonction horloge est activée (voir boutton-poussoir
OUVERTURE 1).
F
ONCTIONNEMENT DES ACCESSOIRES DE SÉCURITÉ
CELLULE PHOTOÉLECTRIQUE (Com - Photo)
Lorsque la lisse est abaissée, si un obstacle se trouve dans le champ des cellules
photoélectriques et que l'ouverture est commandée, la lisse s'ouvre (les cellules
photoélectriques n'interviendront pas lors de l'ouverture).
Les cellules photoélectriques interviennent uniquement en phase de fermeture (par
le rétablissement du mouvement inverse après une seconde même si elles restent
impliquées).
NB: Il est conseillé de vérifier la fonctionnalité des cellules photoélectriques au
moins une fois tous les 6 mois.
ATTENTION: Si la led du récepteur reste allumée, il est possible qu' il y ait des
perturbations sur la ligne d'alimentation.

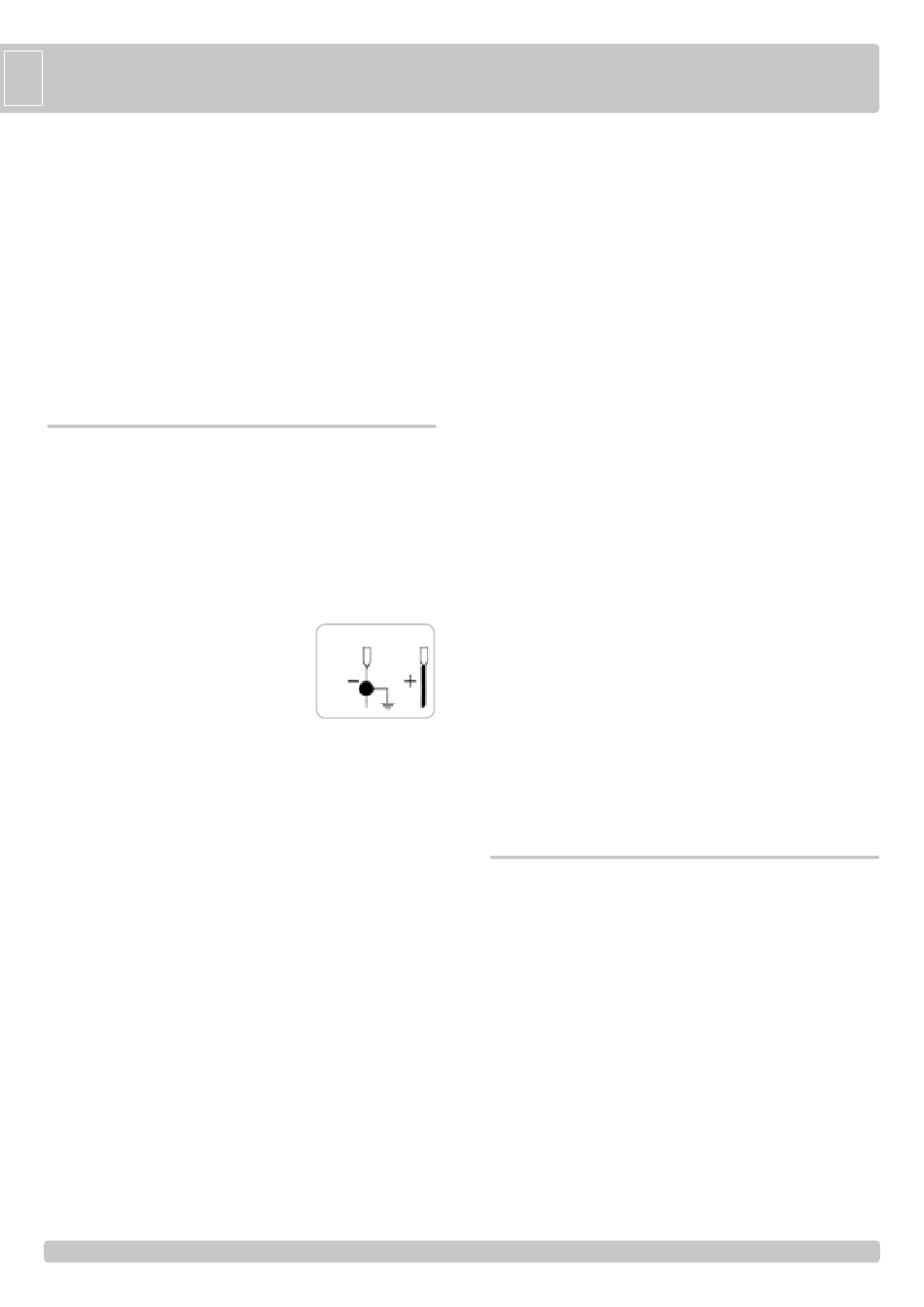

Nous conseillons de relier électriquement à terre
les colonnes ou les poteaux de supporte à la borne
D- pour protéger les photocellules de sources de
dérangement.
Faire attention de ne pas provoquer de court-circuit
quand les phases d'alimentation sont inversées !
EDGE (BARRE PALPEUSE) (Com-Edge)
Lors de la fermeture, si la barre palpeuse est impliquée, elle inverse le mouvement
en ouverture. Si la barre palpeuse reste impliquée (contact NO) le mouvement est
possible uniquement en ouverture. Si la barre palpeuse n'est pas utilisée, relier les
bornes COM-EDGE.
CONTRÔLE DES BARRES PALPEUSES DE SÉCURITÉ (D+Test D-)
Grâce à l'entrée D+TEST et à DIP 9 en position ON il est possible de contrôler la/les
barre(s) palpeuse(s). Le contrôle consiste en un test fonctionnel de la barre palpeuse,
effectué à la fin de chaque ouverture totale de la barrière.
Après chaque ouverture, la fermeture de la barrière n'est donc possible que si le test
fonctionnel de la/des barre(s) palpeuse(s) est réussi.
ATTENTION: LE CONTRÔLE DE L'ENTRÉE DE LA BARRE PALPEUSE
PEUT TRE ACTIVÉ AVEC DIP 9 EN POSITION ON, OU DÉSACTIVER AVEC
DIP 9 EN POSITION OFF. EN EFFET, LE TEST FONCTIONNEL DES BARRES
PALPEUSES EST POSSIBLES UNIQUEMENT S'IL S'AGIT DE DISPOSITIFS
MUNIS DE LEUR PROPRE ALIMENTATEUR DE CONTRÔLE. UNE BARRE
PALPEUSE MÉCANIQUE NE PEUT PAS TRE CONTRÔLÉE, DIP 9 DOIT PAR
CONSÉQUENT TRE EN POSITION OFF.
ALARME D'AUTOTEST BARRE PALPEUSE (DIP 9 ON)
En fin d'ouverture, si le contrôle de la barre palpeuse s'avère négatif, une alarme
s'active, matérialisée par l'allumage du feu clignotant 2 fois de suite suivi de 2
secondes d'arrêt, et par l'activation de la sonnerie (si elle est branchée) pendant 5
minutes; dans ces conditions, la fermeture de la barrière n'est pas possible. Il est
possible de rétablir le fonctionnement normal uniquement en redressant la barre
palpeuse et en pressant l'une des commandes appropriées.
BOUTON-POUSSOIR DE STOP (Com - Stop)
Au cours de toute opération, le bouton-poussoir STOP provoque l'arrêt de la lisse.
S'il est pressé lorsque la lisse est complètement ouverte, la fermeture automatique
est temporairement impossible (si elle est sélectionnée grâce à DIP3 sur ON).
Il est donc nécessaire d'actionner une nouvelle commande pour qu'elle se referme.
Au cycle suivant, la fonction "fermeture automatique" est réactivée (si elle est
sélectionnée grâce à DIP3 sur ON).
TRAVAIL AVEC HOMME PRESENT, DANS LE CAS DE PANNE DE SÉCURITÉ
Si le barre palpeuse est en panne ou engagé pour plus de 5 secondes, ou si la
cellule photoélectrique est en panne ou engagée pour plus de 60 secondes,
les commandes OUVERTURE 1, OUVERTURE 2, FERMETURE et K BOUTON
fonctionnent seulement à homme present.
La signalisation de l'activation de cette opération est donnée par la LED de
programmation qui clignote.
Avec cette opération est autorisée l'ouverture ou fermeture seulement en appuyant
sur les boutons de contrôle. Le contrôle radio et la fermeture automatique sont
exclues parce que leur fonctionnement n'est pas autorisé par les règles.
A la restauration du contact de sécurité, l'opération automatique ou pas à pas
est restaurée après une seconde, et donc aussi la télécommande et la fermeture
automatique sont de travail.
Note 1: Au cours de cette opération dans le cas de panne de les barres palpeuses
Note 2: Le bouton d'arrêt n'est pas considéré comme un contournement de la
La manoeuvre à homme present est exclusivement une manoeuvre d'urgence
qui doit être effectuée pour des temps brefs et avec la sécurité de la vue quand
l'opérateur est en mouvement. Dès possible les protections en panne doivent
être rétablies pour un correct fonctionnement.
FEU CLIGNOTANT 230V 40W
Grâce à DIP 13, il est possible de gérer la sortie du feu clignotant de plusieurs façons:
DIP 13 OFF => Le feu clignotant est alimenté en tension continue, par conséquent,
Le clignotant est alimenté en discontinu, avec un clignotement de 500 mS on/off en
ouverture et de 250mS on/off en fermeture.
En alarme par barre palpeuse ou en autotest de barre palpeuse, la sortie du feu
12Vdc
clignotant change d'intermittence avec 2 clignotements brefs suivis de deux secondes
Borne
d'arrêt.
D-
BUZZER (En option) - (Com - Buzzer)
Lors de l'ouverture, la sonnerie émettra un signal sonore intermittent qui se fait plus
fréquent en fermeture. En cas d'intervention des sécurités (alarmes) ce signal sonore
augmente la fréquence de l'intermittence. Courant nécessaire au fonctionnement de
la sonnerie: 200 mA à 12 VDC.
VOYANT DE SIGNALISATION BARRIÈRE OUVERTE (Com-Signal)
Son rôle est de signaler les positions de la barrière : ouverte, partiellement ouverte ou
encore presque fermée. Il s'éteint uniquement si la barrière est complètement fermée.
NB: Si les boîtes de poussoirs ou les lampes dépassent, la logique de la centrale de
contrôle sera compromise, ce qui peut entraîner le blocage des opérations.
C
- Humidité
- Tension d'alimentation
- Fréquence
- Absorption maximale carte
- Microinterruptions de réseau
- Puissance maximale voyant de barrière ouverte 3 W (équivalent à une ampoule de
- Charge maximale à la sortie du feu clignotant
- Courant disponible pour les cellules photoélectriques et les accessoires
- Courant disponible sur le connecteur radio
- Toutes les entrées doivent être utilisées comme des contacts libres car l'alimentation
est générée à l'intérieur (tension de sécurité) de la carte et est établie de façon
à garantir le respect d'isolation double ou renforcée par rapport aux parties sous
tension dangereuse.
- D'éventuels circuits externes reliés aux sorties de la centrale de contrôle doivent être
mis en place afin de garantir le respect d'isolation double ou renforcée par rapport
aux parties sous tension dangereuse.
- Toutes les entrées sont gérées par un circuit intégré programmé qui effectue un
contrôle automatique à chaque mise en marche.
22
22
(ou cellules photoélectriques) les cellules photoélectriques (ou barres
palpeuses) qui ne sont pas en panne, fonctionnent encore avec l'interruption
de l'opération en cours.
sécurité dans ce mode, si il est pressé ou en panne, il ne permet pas de
tout mouvement.
sur les barrières NORMAL ou INDUSTRIAL, relier un feu clignotant
SPARK avec une carte intermittente incorporée (ACG7059). En
alarme par barre palpeuse ou autotest de barre palpeuse la sortie du
feu clignotant devient irrégulière avec un clignotement d'une seconde
suivi de deux secondes d'arrêt.
ARACTÉRISTIQUES TECHNIQUES
< 95% sans condensation
230 ou 120V~ ±10 %
50/60 Hz
30mA
100ms
3W ou 5 LED avec résistance en
série de 2,2 kΩ)
40W avec charge de résistance
500mA 12Vdc
200mA 12Vdc
