INSTALLATION NORMAL
M
ONTAGE DE LA NORMAL
Après avoir cémenté la plaque de fixation à l'endroit voulu, procéder à la
fixation de la NORMAL en se servant des écrous en dotation et d'une clé
n° 19 à 6 pans.
Après quoi, procéder au montage de la lisse, ce dernier devant être effectué
en quatre phases.
1 - Tourner la manivelle de déblocage jusqu'au fin de course pour monter
horizontalement la lisse (les ressorts doivent se tendre).
2 - Introduire le moyeu porte-barre dans la douille préalablement fixée
sur l'un des trous se trouvant sur les deux côtés du potelet et le
bloquer au réducteur en se servant de la vis TSPEI 10x90.
3 - Par terre, insérer sur la lisse le cavalier de support à l'aide des quatre
vis M8x110.
4 - Pour fixer la lisse, se servir d'une clé n° 13 pour visser sur le
moyeu les vis M8x110 aux quatre écrous; après avoir effectué cette
opération, appliquer les bouchons sur les extrémités.
En se servant d'une clé n° 24 à 6 pans, ôter le bouchon hexagonal se
trouvant sur la partie supérieure du groupe réducteur et le remplacer par le
bouchon de purge de la pression de l'huile en dotation.
R
ÉGLAGE DES FINS DE COURSE
Généralement, lorsque la barrière est livrée au Client, les fins de course
sont déjà réglés de façon à permettre un mouvement optimal de la lisse.
En cas de nivellement erroné de la plaque à cémenter, la lisse pourrait ne
pas être parfaitement horizontale ou verticale, rendant ainsi l'installation
inadéquate au point de vue esthétique.
Afin d'éviter tout problème de ce type, il est possible de modifier la course
mécanique de la lisse en se servant de 2 clés n° 9 pour modifier les fins de
course mécaniques.

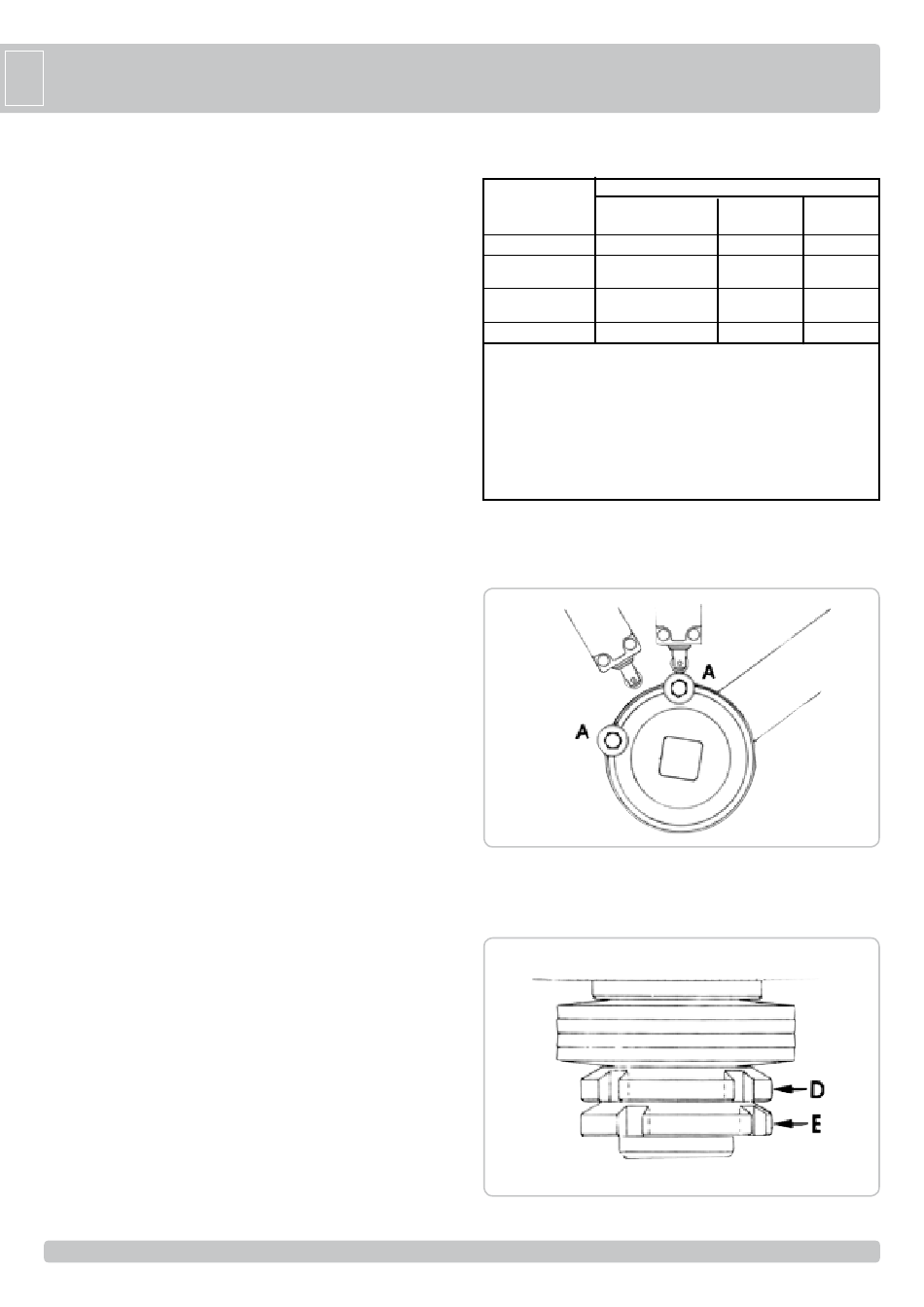

Régler ensuite les fins de course électriques en intervenant sur les cliquets
A, montés sur le disque: pour cette opération, dévisser les vis qui les
bloquent en se servant d'une clé n°10 à 6 pans.
R
ÉGLAGE DU DÉBRAYAGE DE SÉCURITÉ
Pour procéder au réglage du débrayage de sécurité, se servir d'une clé pour
bagues n° 30-32; desserrer la bague E et visser la bague D en la tournant
dans le sens des aiguilles d'une montre pour augmenter la puissance que
le moteur transmet à la lisse.
En opposant une légère résistance au mouvement, vérifier que la lisse en
phase de descente s'arrête; après avoir effectué le réglage, resserrer la
bague E.
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
(fuori da area pubblica*) (area pubblica)
a uomo presente
a impulsi in vista
(es. sensore)
a impulsi non in vista
(es. telecomando)
automatico
* example typique: fermetures qui n'ont pas d'accès à un chemin public
A: Touche de commande à homme present (à action maintenue), code ACG2013
B: Sélecteur à clef à homme mort, code ACG1010
C: Barre palpeuse, code ACG3010 et/ou autres dispositifs de limitation des forces
dans les limites de la norme EN12453- appendice A.
D: Cellules photo-électriques, code ACG8026
16
16
USO DELLA CHIUSURA
Persone esperte Persone esperte Uso illimitato
A B
C C
C C e D
C e D C e D
C e D
C e D
C e D
