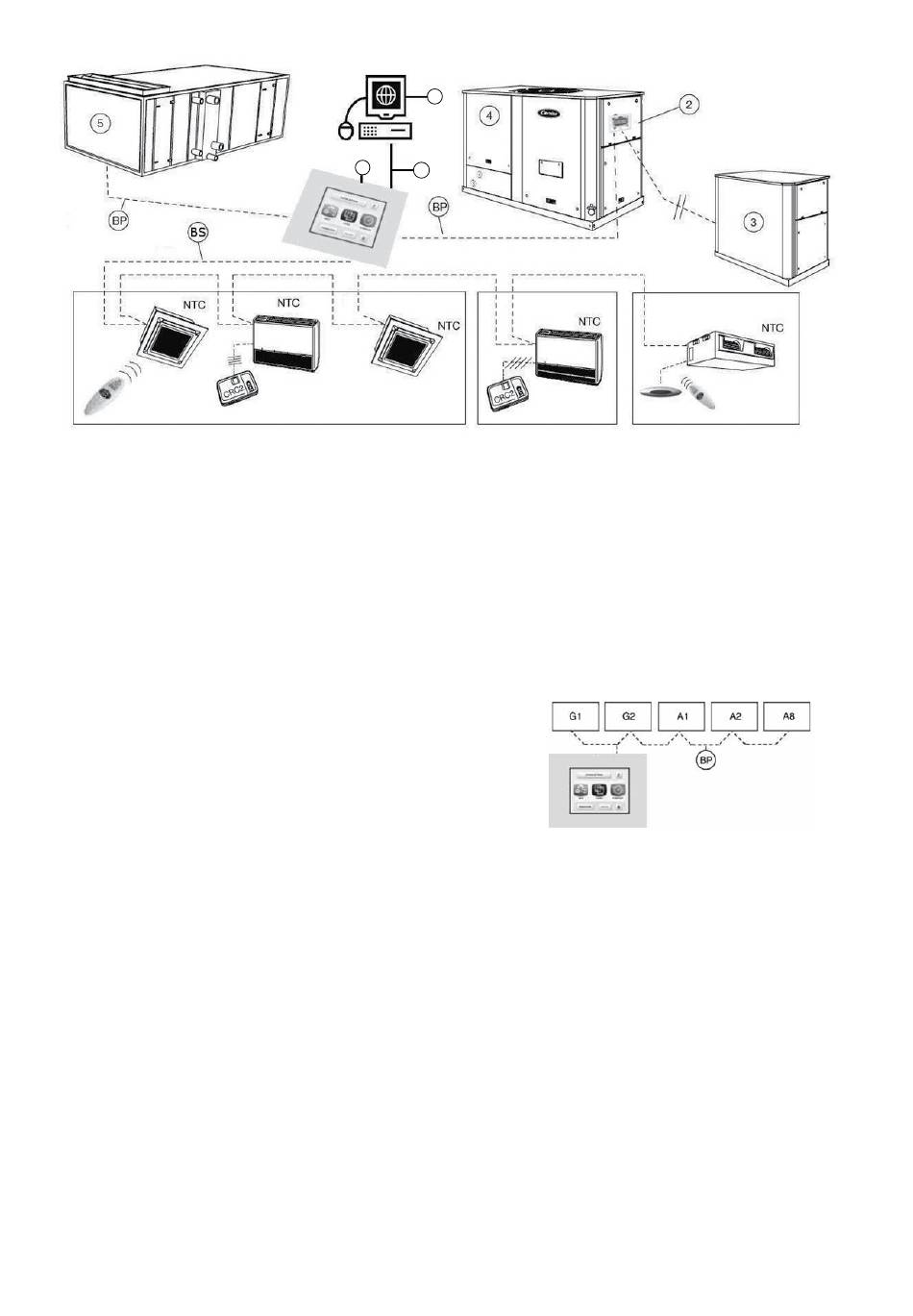

Légende:
BP Bus primaire
BS Bus secondaire
1 New system manager
2 Interface Pro-Dialog+
3 Chaudière
4 Groupe de production Carrier
5 Centrale de traitement d'air Carrier
6 Liaison éthernet
7 Navigateur web
2.1 - Architecture du système
2.1.1 - Topologie du système Aquasmart
L'architecture système comporte trois niveaux de commu-
nication:
• Le bus dit "Primaire" sur lequel sont raccordés le
NSM, les groupes de production de froid et de chaud
et la centrale de traitement d'air. Le protocole de
communication utilisé est le protocole CCN (Carrier
Comfort Network).
• Le bus dit "Secondaire" sur lequel le NSM dialogue
avec les unités terminales et où également les unités
terminales équipées de NTC dialoguent entre elles
lorsqu'elles sont configurées dans une relation Maître/
Esclave. Ce bus supporte jusqu'à 128 unités termi-
nales. Le protocole de communication utilisé est le
protocole CCN
• Le bus dit "local" qui permet au NTC de dialoguer
avec son interface utilisateur communicante.

2.1.2 - Bus primaire

Le bus primaire supporte au maximum 32 équipements
CCN. Les groupes de production d'eau froide/chaude et
la (ou les) centrale(s) de traitement d'air Carrier équipés
d'une régulation Pro-Dialog en font partie. Le fonctionne-
ment de ces unités en mode Maître/Esclave est autorisé.
L'adresse CCN (bus, élément) du NSM est 0,65 par défaut.
Sa vitesse de communication est égale à 9600 bauds.
Description générale du système Aquasmart
7
1
6
Bus primaire
Légende:
G1 Unité de production Maître
G2 Unité de production Esclave
BP Bus primaire
A1 Centrale de traitement d'air 1
A2 Centrale de traitement d'air 2
A8 Centrale de traitement d'air 8
Caractéristiques:
• Support de communication de type RS485 (3 fils +
blindage).
• Câble préconisé: 3 fils ou 2 paires torsadées Belden
réf. 9842. Les câbles Belden des séries 8332, 9829,
8102, 8302 peuvent également convenir.
• Longueur maximale du bus primaire = 500 m, sans
amplificateur Carrier. Ceux-ci sont à installer dès que
la longueur du segment est supérieure à 500 m.
• Protocole de communication sur le bus: Carrier Com-
fort Network (CCN).
