Une fois la sélection faite, appuyer/cliquer sur le bouton
"Next".

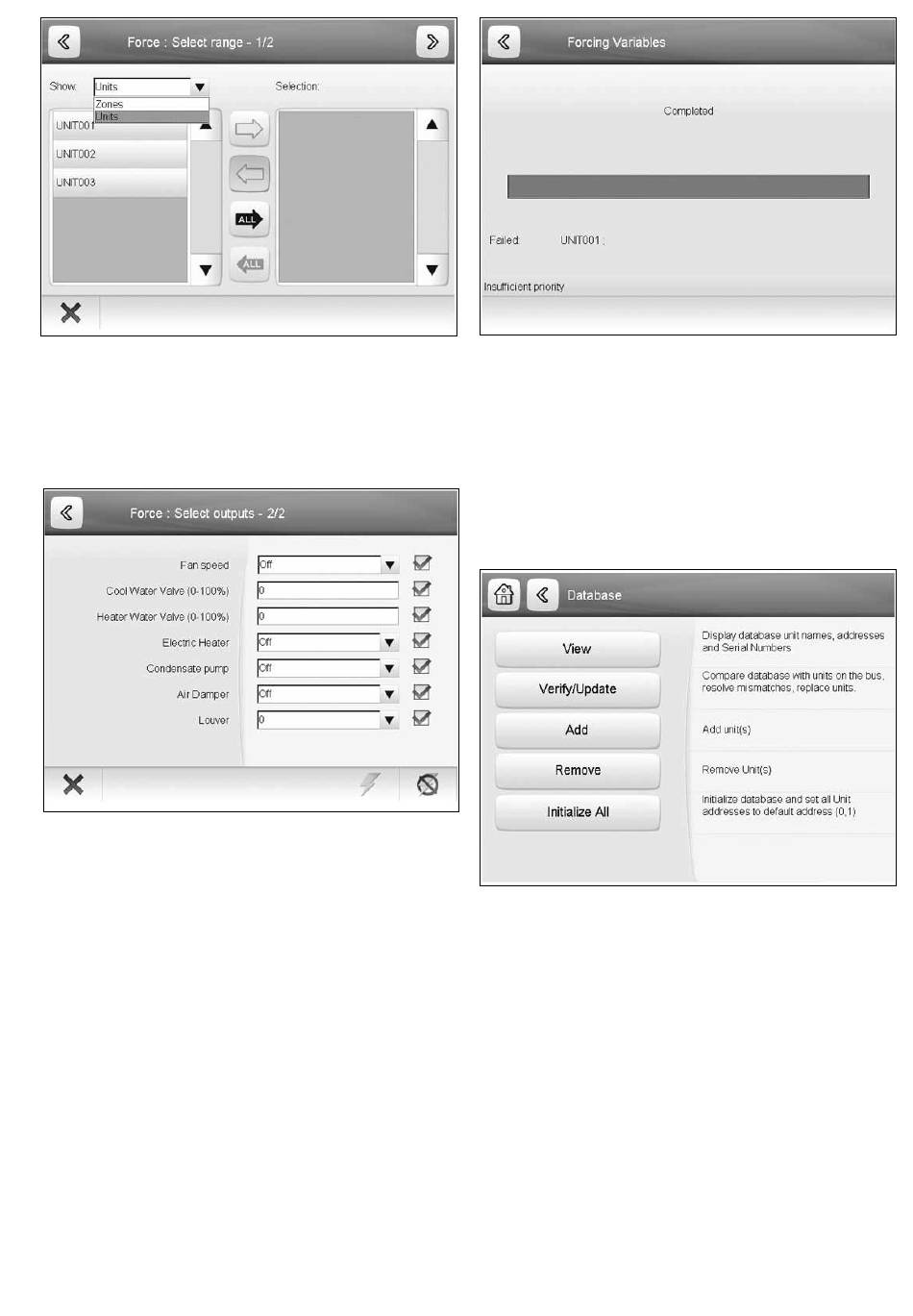

Sélectionner les sorties à forcer ou à relâcher, entrer le cas
échéant la valeur de forçage.
Pour forcer, choisir la valeur de forçage et envoyer l'ordre
de forçage en cliquant sur le bouton de forçage "Force".
Une fois l'opération de maintenance terminée, il faut re-
lâcher les sorties sélectionnées en appuyant sur le bouton
"Auto"ou bien couper et remettre l'alimentation élec-
trique du NTC concerné.
L'écran suivant sera alors affiché indiquant la progression
de l'écriture des unités terminales. Un message d'erreur
est affiché le cas échéant (problème de communication,
niveau de forçage insuffisant).
Le NSM force les variables CCN à un niveau "Supervi-
seur".
28
9.7.2 - Gestion de la base de donnée des unités terminales
9.7.2.1 - Comment gérer la base de données listant les
unités terminales (Ecran A-6-2)
L'accès à cet écran de maintenance du NSM se fait à partir
de l'écran d'accueil par l'appui sur le bouton "System
Settings" (écran A) puis par l'appui sur le bouton "System
management" (Ecran A-6) puis par l'appui du bouton
"Unit Database" (écran A-6-2).
Cet écran donne respectivement accès:
•
au recensement des unités terminales gérées par le
NSM,
•
à la vérification de l'intégrité de la base de données
par rapport aux unités réellement connectées sur le
bus,
et permet:
•
d'ajouter/supprimer une ou plusieurs unités termi-
nales,
•
de supprimer la base de donnée du NSM et remettre
les adresses CCN des unités terminales à leur valeur
par défaut (0,1). Cette action permet un retour à l'as-
sistant de configuration (voir section 6.1.1).
