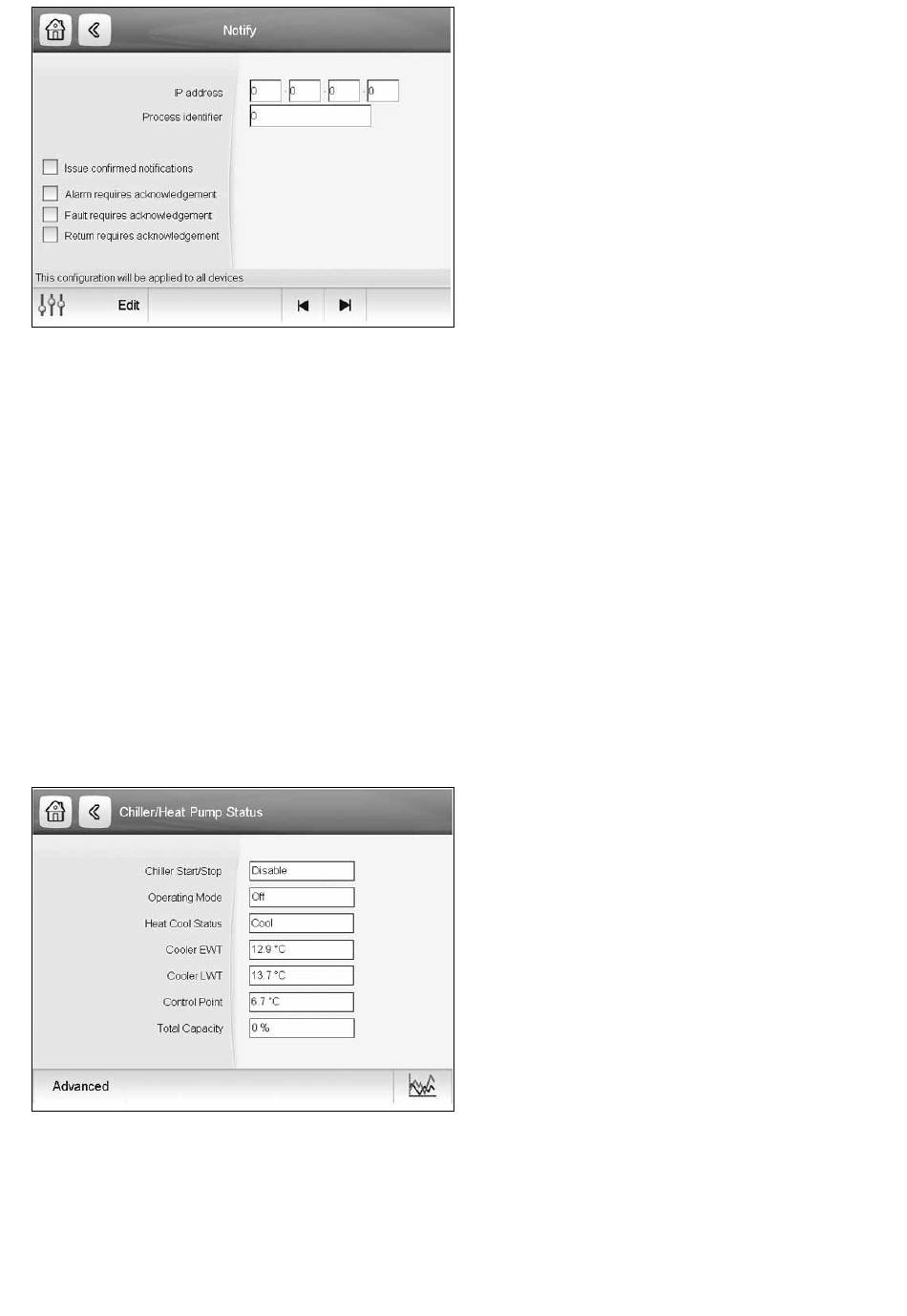

IMPORTANT: Cette configuration s'applique à tous les
équipements du système Aquasmart.
La sauvegarde de la configuration de notification
d'alarme n'est effective que si elle est faite à partir des
écrans du NSM.
Se reporter à la section 13.8.1.3 pour plus de rensei-
gnements concernant la configuration de la notification
d'alarme.
10.2 - Comment connaître l'état du groupe de
production d'eau (Ecran F-2)
Le groupe de production d'eau peut être CCN ou non
CCN. S'il est CCN (équipé d'une régulation de type
Carrier Pro-Dialog), le nombre d'informations disponibles
sera beaucoup plus important.
10.2.1 - Etat du groupe de production d'eau CCN
A partir de l'écran "Production" (écran F), appuyer/cli-
quer sur le bouton "Chiller/Heat pump".
REMARQUE: le bouton "Advanced" est seulement
disponible en mode Expert.
42
Etat commande groupe de production "Chiller Start/
Stop"
Cette variable permet de visualiser l'état de commande du
groupe de production.
•
Actif: le groupe de production est autorisé à démarrer.
•
Inactif: le groupe de production n'est pas ou plus
autorisé à démarrer.
Mode d'opération du groupe de production "Operating
Mode"
Cette variable indique l'état dans lequel se trouve l'unité
actuellement.
•
Disponible: le groupe de production est prêt et en
attente de commande via le réseau CCN.
•
En marche: le groupe de production a reçu une com-
mande de marche et est actuellement opérationnel.
•
Indisponible: le groupe de production est soit en
alarme soit non disponible pour le réseau CCN.
•
Démarrage: le groupe de production est en phase de
séquence de démarrage.
•
En faute: Alarmes ou alertes empêchant le fonction-
nement de l'équipement.
•
Problème de communication: le NSM ne communique
plus avec l'équipement via son bus CCN.
Mode chaud/froid "Heat/Cool Status"
Cette variable permet de connaître le mode de fonctionne-
ment courant de l'unité.
•
Aucun: le groupe de production a arrêté tous ses
étages de compression et maintient la pompe du
circuit d'eau en marche pour assurer un meilleur
échange thermique avec les unités terminales.
•
Froid: le groupe de production régule autour de son
point de consigne froid. Tous les automatismes (sécu-
rité, séquence des opérations) sont gérés par la régula-
tion Pro-Dialog.
•
Chaud: le groupe de production régule autour de son
point de consigne chaud, si c'est une machine réver-
sible. Tous les automatismes (sécurité, séquence des
opérations) sont gérés par la régulation Pro-Dialog.
Si c'est une machine de production d'eau glacée uni-
quement, la régulation relaie la demande de chaud sur
la chaudière par sa sortie TOR.
•
Froid/Chaud: ceci n'est possible qu'avec une confi-
guration 4 tubes. Selon la configuration des unités de
production, la régulation assure le fonctionnement
en mode Froid et active automatiquement la sortie
digitale pour signifier à la chaudière qu'elle peut éga-
lement démarrer.
Températures entrée et sortie d'eau "EWT/LWT"
Ces variables permettent de visualiser les valeurs de tem-
pérature d'entrée d'eau (EWT) et de sortie d'eau (LWT)
de l'équipement.
Point de consigne "Control Point"
C'est le point de consigne que le groupe cherche à at-
teindre.
Capacité totale "Total Capacity"
C'est le nombre de compresseur en fonctionnement par
rapport au nombre de compresseur total que comporte la
machine.
