L'appui/clic sur le bouton "Edit" permet d'autoriser la
modification de la configuration.
IMPORTANT: Cette configuration s'applique à tous les
équipements "Unités terminales" du système Aquasmart.
La sauvegarde de la configuration des alarmes n'est
effective que si elle est faite à partir des écrans du NSM.
13.8.1.3 - Comment configurer la notification d'alarme
A partir de cet écran, appuyer/cliquer sur le bouton
"BACnet reporting".
L'appui/clic sur le bouton "Edit" permet d'autoriser la
modification de la configuration.
L'équipement qui recevra les notifications d'alarme doit
être connu du système. C'est en général, la gestion tech-
nique du bâtiment.

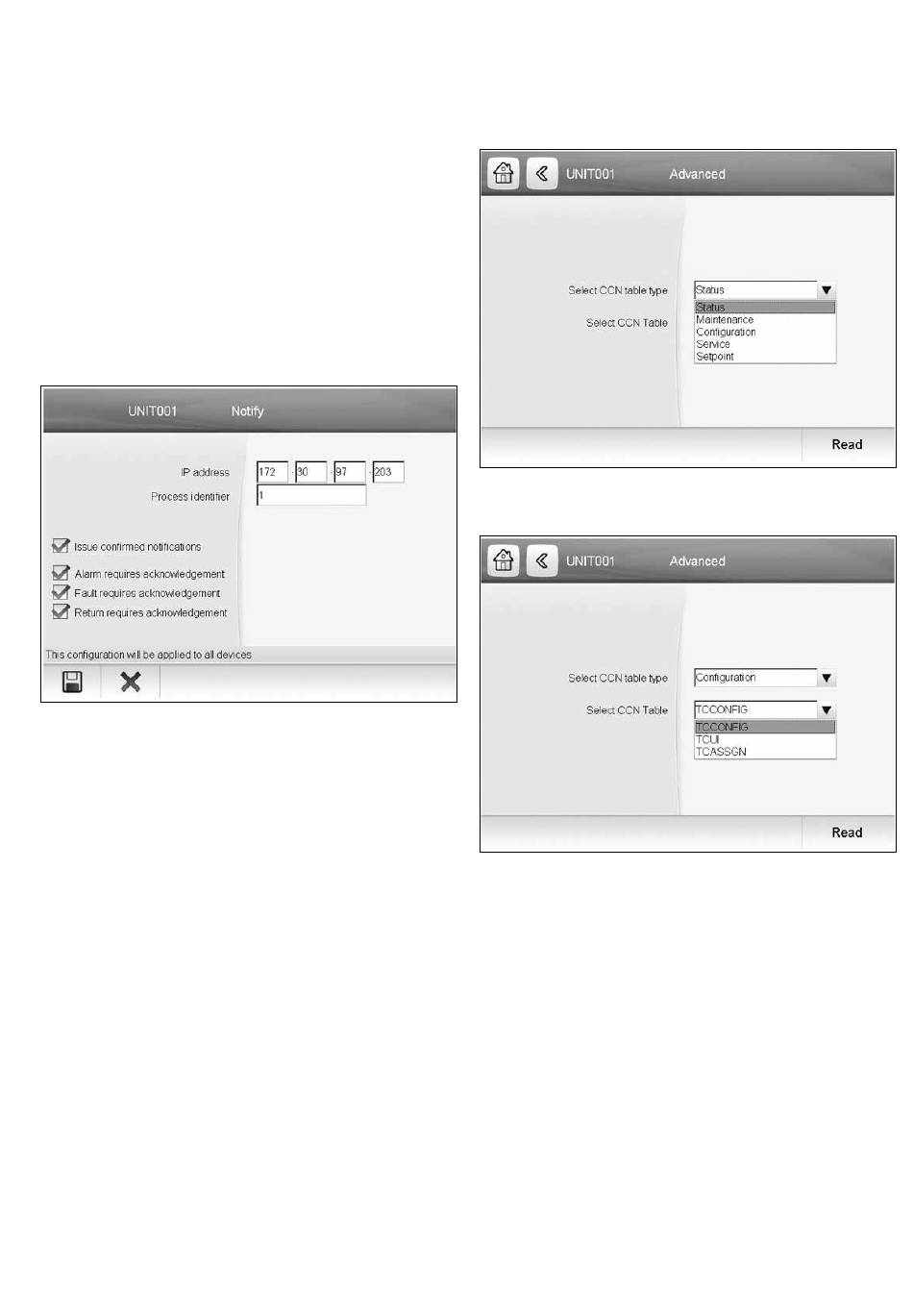

Son adresse IP doit être enregistrée dans le NSM comme
ci-dessous.
Le "Process Identifier" identifie une tâche de l'équipement
destinataire. Celle-ci est en charge du traitement des notifi-
cations d'alarme reçues.
Si la case à cocher "Issue Confirmed Notifications"est
activée, alors le NSM enverra des notifications devant
être confirmées par l'équipement destinataire. Dans le cas
contraire, l'envoi de notifications d'alarme ne nécessitera
pas de confirmation.
Si la case à cocher "Alarm Requires Acknowledgement"
est activée, alors le NSM enverra des notifications d'alarme
devant être acquittées par l'équipement destinataire (ac-
quittement utilisateur), même chose pour "Fault Requires
Acknowledgement"et "Return Requires Acknowledge-
ment".
IMPORTANT: afin de simplifier l'interface, une notifica-
tion d'alarme ne pourra être envoyée qu'à un seul équipe-
ment, tous les jours et à toute heure. L'équipement desti-
nataire recevra tous les types de transition, à savoir
TO-OFFNORMAL, TO-FAULT et TO-NORMAL.
Le niveau de priorité associé à ces transactions est 128.
Cette configuration s'applique à tous les équipements du
système Aquasmart. La sauvegarde de la configuration de
notification d'alarme n'est effective que si elle est faite à
partir des écrans du NSM.
66
13.8.2 - Comment accéder aux tables CCN d'une unité
(Ecran C-5-2-1)
Mode Service requis.
Depuis l'écran C-5-2-1, appuyer/cliquer sur le bouton "All
Parameters".
Les tables CCN de l'unité sont disponibles par types.
Une fois que le type de table est choisi, sélectionner la
table CCN à afficher.
Ensuite, appuyer/cliquer sur le bouton de lecture "Read".
En plus de la visualisation, l'utilisateur peut effectuer des
opérations de configuration et de forçage.
Pour les tables CCN de type "Status", la couleur de fond
d'un point CCN est normalement blanche. Pour un point
CCN en alarme, elle sera rose. Pour un point CCN forcé,
elle sera bleue.
Pour de plus amples informations concernant les tables
CCN, se reporter au guide d'utilisation du régulateur NTC
de l'unité terminale.
13.8.3 - Comment connaître et modifier les relations maître
/esclave entre unités (Ecran C-5-2)
Mode Service requis.
Depuis l'écran C-5-2-1, appuyer/cliquer sur le bouton
"Master/Slave".
Le NSM effectue une lecture de toutes les unités afin de
connaître tous les liens maîtres/esclaves et en particulier
ceux qui sont associés à l'unité sélectionnée.
