6.2.5 - Etape 5 - Sélection du mode de recherche des unités
terminales sur le bus
L'utilisation du protocole CCN rend nécessaire l'adressage
de chaque régulateur NTC sur le bus secondaire en vue de
leur future exploitation. Cette étape va permettre de re-
censer les unités terminales présentes sur le bus secondaire
et d'effectuer leur adressage CCN. (A noter que les NTC
sont livrés non adressé: adresse par défaut 0,1 pour tous).

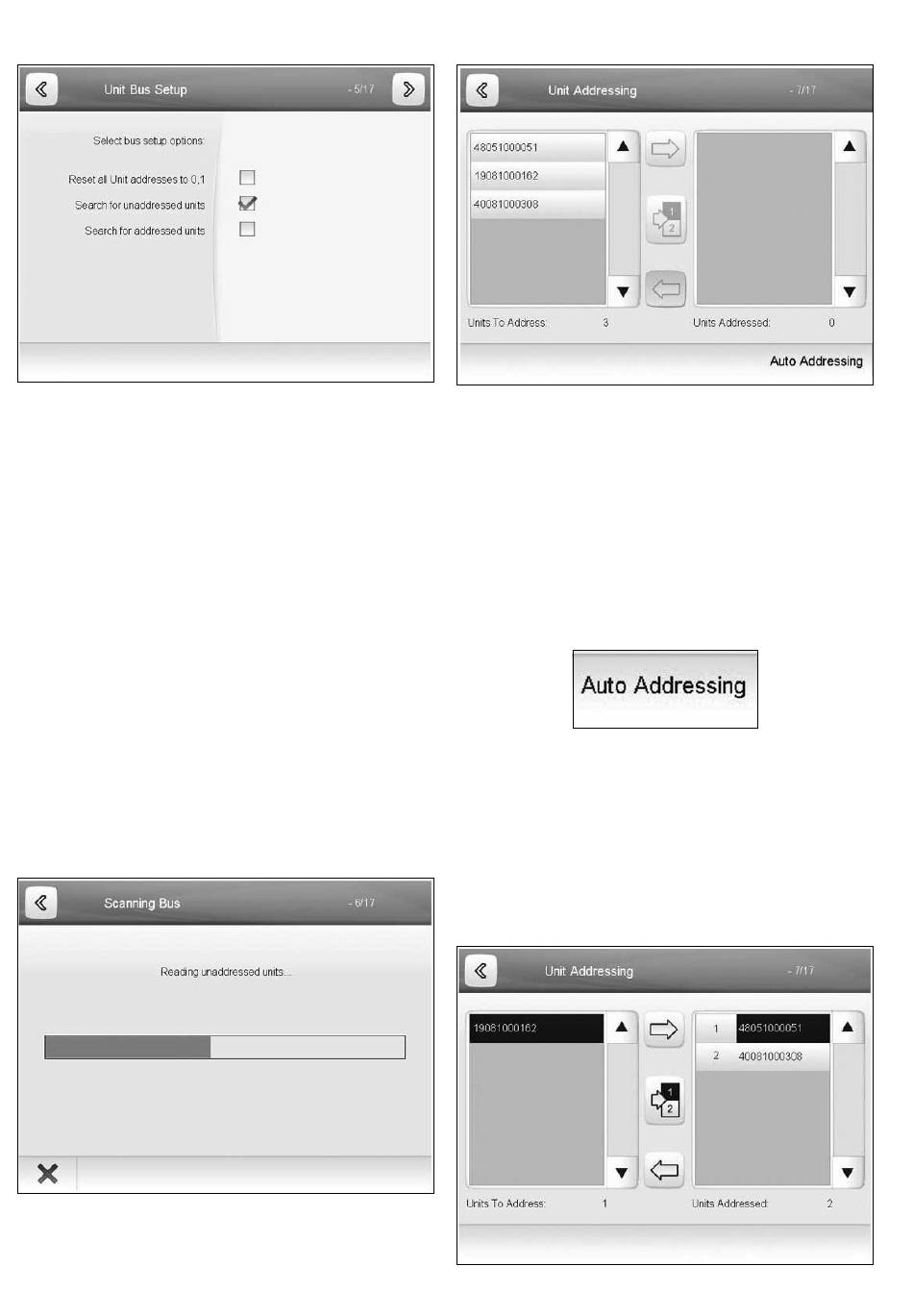

Signification des 3 cases à cocher de l'écran ci dessus :
•
La première si elle est cochée réinitialise les adresses
CCN de toutes les unités présentent sur le bus à leur
valeur par défaut (0,1).
•
La seconde si elle est cochée permet la recherche des
unités non adressées.
•
La troisième si elle est cochée permet la recherche des
unités déjà adressées.
Pour une première mise en service, la sélection de la se-
conde case à cocher est nécessaire et suffisante.
NOTE: Il est possible de cocher plusieurs cases, à voir
avec l'historique du site.
6.2.6 - Etape 6 - Recherche des unités terminales sur le bus
secondaire
Le texte affiché sur l'écran correspond au(x) choix
effectué(s) précédemment. Lorsque la lecture est termi-
née, le bouton "Next" est affiché.
6.2.7 - Etape 7 - Adressage manuel ou automatique des
unités terminales
Les unités sont ici repérées par leur numéro de série
(étiquettes NTC collées sur le plan). La liste de gauche
contient les unités non adressées et la liste de droite
contient les unités adressées.
Adressage automatique:
Si toutes les unités se situent dans la liste des unités non
adressées alors le bouton "Auto Addressing" est visible en
bas à droite de l'écran. Un appui/clic sur ce bouton permet
d'attribuer automatiquement à chaque unité une adresse
CCN. La première unité dans la liste prend l'adresse n° 1
et ainsi de suite.
Adressage manuel:
Appuyer/cliquer sur le numéro de série d'une unité pour
la sélectionner. Une fois sélectionnée, elle apparaîtra en
surbrillance. Appuyer sur le bouton flèche droite pour at-
tribuer une adresse CCN à l'unité. La première de la liste
reçoit automatiquement l'adresse 1.
Refaire l'opération pour adresser les autres unités. Le
numéro affiché correspond à l'adresse CCN qui sera attri-
buée au régulateur.
