3 - DESCRIPTION

3.1 - Description générale
Le NTC est un régulateur communicant de climatisation monté 
sur les poutres climatiques à eau CARRIER. Il permet de réguler 
la température d'un local et piloter des luminaires. Il est configuré 
et testé en usine et peut être raccordé à 4 types d'interfaces
utilisateurs (ZUI2, SUI, CRC2, IR2)
Le protocole de communication utilisé est CCN (Carrier Comfort 
Network).
Le système de régulation NTC permet de contrôler des poutres 
climatiques de type deux ou quatre tubes, avec ou sans batterie 
électrique dans un système CARRIER.
Le  NTC a la particularité d'héberger virtuellement deux Sous-NTC 
ayant chacun une adresse CCN.
Chaque NTC est indépendant, cependant certaines entrées ou 
sorties d'un sous-NTC peuvent être affectées logiciellement à l'un 
ou l'autre des sous-NTC.
Le système de régulation NTC permet de réguler la température 
d'un local en agissant sur l'ouverture ou la fermeture des vannes
d'eau et l'alimentation d'une batterie électrique.
En mode froid,  la  régulation  contrôle  le  fonctionnement  d'une 
vanne d'eau froide de façon à maintenir une température ambiante 
égale à la consigne dans la pièce à climatiser.
En mode chaud, la régulation contrôle le fonctionnement d'une vanne 
d'eau  chaude  ou  d'une  batterie  électrique  afin  de  maintenir  une 
température ambiante égale à la consigne dans la pièce à climatiser.
Un mode hors gel permet à l'unité de climatisation de réaliser
des économies d'énergies et de ne fonctionner qu'au-dessous
d'un certain seuil de température.
Dans un environnement Maestro II, Le régulateur NTC peut être:
- Associé à un Module de Puissance II (PmII). Ce module de 
puissance dispose des fonctionnalités suivantes:
• Commande directe d'un ou plusieurs éclairages.
• Montée, descente et inclinaison de stores.
- Relié à un système de gestion technique du bâtiment qui
permet une supervision du système de climatisation via des
concentrateurs d'étages.
- Connecté à des interfaces utilisateur permettant le contrôle 
de certains paramètres.
3.2 - Architecture du système

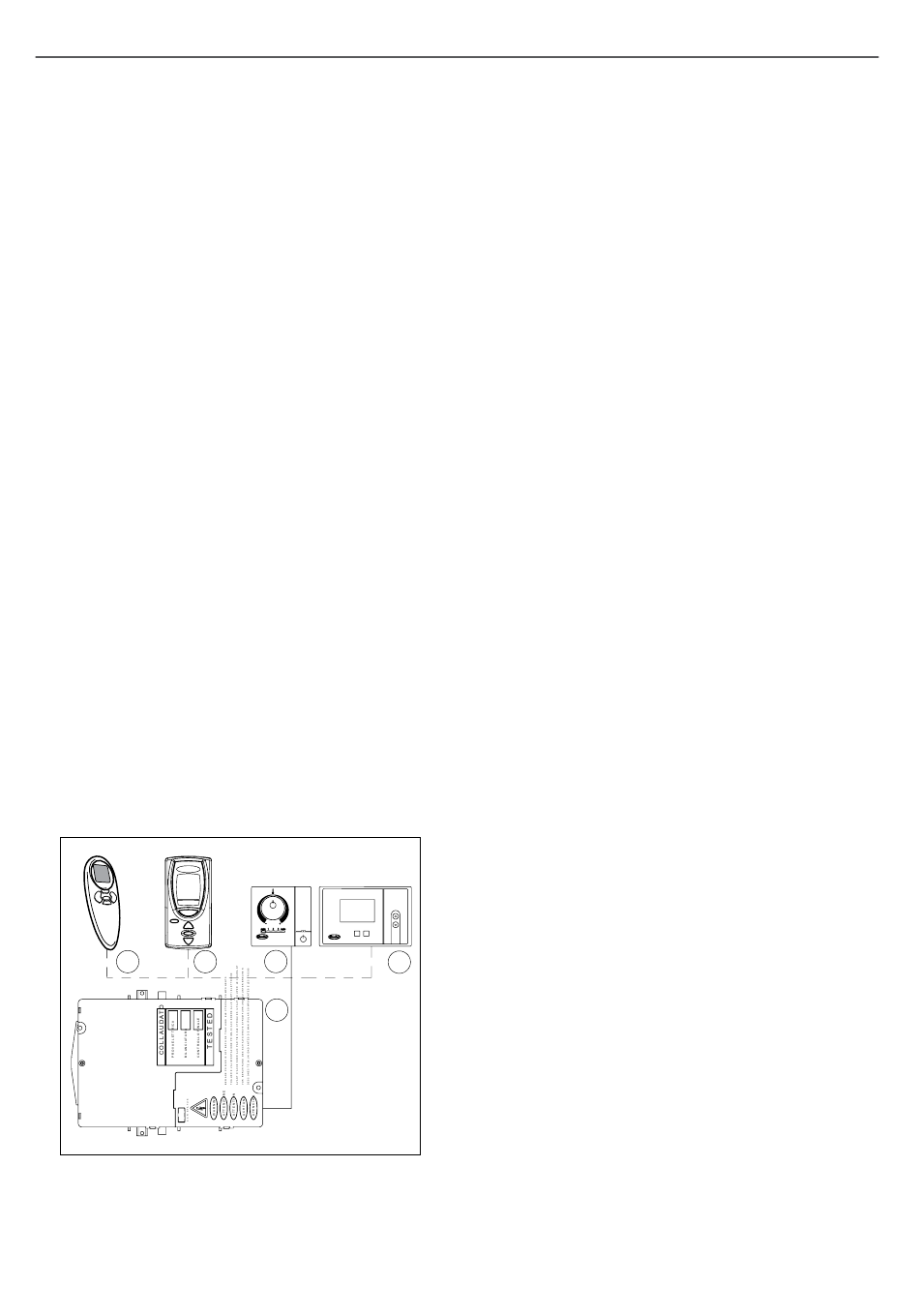

3.2.1 - Architecture simple avec un régulateur
2
3
Légende
B
Régulateur NTC
C
IR2 (Télécommande infra-rouge)
D
ZUI2 (Interface numérique) 
E
SUI (Interface électro-mécanique simplifié)
F
CRC2 (Interface numérique)
6
4
5
1
Le système de régulation est composé au minimum d'un module 
de régulation NTC (1) et d'une sonde de température.
Ce système peut être associé à un interface utilisateur (2,3,4,5)

3.2.2 - Implantation des appareils

Les  poutres  climatiques  sont  généralement  placées  dans  des 
locaux techniques, dans les faux plafonds ou installées en allège 
dans la zone à climatiser.
La régulation (NTC) est montée en usine sur la poutre climatique. 
L'interface utilisateur peut, selon le type (ZUI2,
SUI, CRC2, IR2), être fixé au mur, posé sur un bureau ou fixé au 
plafond (pour le récepteur IR2).
Se référer au schéma ci-contre "Architecture comprenant plusieurs 
régulateurs NTC"
Plusieurs régulateurs peuvent coexister sur un même bus de
communication. Chaque sous-NTC reçoit une adresse unique sur 
le bus. Celle-ci permet de le différencier des autres régulateurs 
de façon à pouvoir le reconnaître et le configurer. 
Lorsque plusieurs poutres climatiques sont utilisées pour climatiser 
une même zone, il est indispensable de les regrouper en un seul 
et même groupe de façon à ce que leur fonctionnement ne soit 
pas antagoniste.
Pour cela, il est nécessaire de créer une relation maître/esclave 
entre  les  régulateurs  de  chaque  poutre  climatique.  Le  bus  de 
communication est alors mis en œuvre pour relier les régulateurs
entre eux afin d'assurer cet asservissement.
3.2.2.1 - Notion de maître/esclave (master/slave) entre
régulateurs
Un paramètre de configuration logiciel permet à chaque régulateur 
de définir son état (maître avec esclave, maître sans esclave ou 
esclave)  et  pour  chaque  régulateur  "Esclave"  de  disposer  de 
l'adresse de son maître.
Dans un système maître/esclave tous les régulateurs travaillent
avec la même consigne, la même température de référence dans 
un même mode de fonctionnement... ces informations seront
périodiquement envoyées sur le bus de communication.
La  notion  de  régulateur  maître  et  régulateur  esclave  est 
transparente pour l'utilisateur final.
La configuration du Sous-NTC Maître est effectuée en reportant 
son  adresse  CCN  dans  le  champ  Maître  /  Esclave  de  sa  table 
TCASSGN.
La  configuration  des  Sous-  NTC  Esclaves  est  effectuée  en 
reportant l'adresse CCN du maître dans le champ Maître / Esclave 
de sa table TCASSGN.
Dans un environnement Maestro II, un Module de Puissance II 
(PmII) peut être ajouté au système afin de permettre la commande 
d'un ou plusieurs éclairages et/ou de stores.
Selon l'application, un ou plusieurs modules esclaves (NTC ou/
et  PmII)  pourront  être  associés  au  système  afin  de  réguler  la 
température d'un grand espace ou/et de commander davantage
d'éclairages et stores.
3.2.2.2 - Notion de leader entre régulateurs
Dans le cas où plusieurs Sous-NTC sont installés dans un même
bureau,  un  Sous-NTC  devra  être  configuré  pour  diffuser  la 
température ambiante ou d'autres informations à tous les autres
appareils du bureau. Ces appareils seront appelés "leader". 
La configuration du Sous-NTC leader d'information est effectuée 
en  reportant  son  adresse  CCN  dans  le  champ  "Leader"  de  la 
fonction concernée de sa table TCASSGN.
La  configuration  du  Sous-NTC  recevant  cette  information  est 
effectuée en reportant l'adresse CCN du "leader" dans le champ 
"Leader" de la fonction concernée de sa table TCASSGN.
