5 - PARAMÉTRAGE DU RÉGULATEUR – MISE EN ROUTE
Table: TCCONFIG - Sous-NTC adresses 13,14
Champs Valeur
LinkLightOut1ToGroup 1
LinkLightOut2ToGroup 1
Table: TCCONFIG - Sous-NTC adresses 11,12
Champs Valeur
LinkLightOut1ToGroup 1
LinkLightOut2ToGroup 2
Table TCUI des Sous-NTC adresses 11, 12, 13, 14
Champs Valeur
DisplayLightOnUI 2
Note: Correspond à l'affichage sur l'écran utilisateur "1 2 ALL".
La commande de luminaires s'applique aux groupes 1 ou 2 comme
voulu. Toutefois l'utilisateur dispose d'une commande
"ALL"permettant de commander tous les luminaires de tous les
Sous-NTC appartenant à la relation Maître / Esclave (l'ensemble
du bureau 2 dans notre exemple).

5.8.2 - Commande individuelle de Luminaires

Le principe est le suivant:
- Les sorties luminaires sont affectées à un sous-NTC.
- L'interface utilisateur envoie des commandes au sous-NTC.
La configuration de commandes de luminaires individuelles se fait
en trois étapes.
1. Affectation des sorties luminaires aux sous-NTC
2. Affectation des sorties luminaires à la commande individuelle,
3. Configuration de l'interface utilisateur.
Première Etape: Les sorties luminaires sont affectées à un
sous-NTC.
La table TCLINK permet de réaliser cette affectation.
Cette affectation est utile pour limiter l'action de la commande
luminaire aux Sous-NTC appartenant à la relation Maître/Esclave.
Seconde Etape: Affectation des luminaires à la commande
individuelle
Pour activer la commande individuelle, les sorties luminaires sont
affectées au numéro de groupe 5.
La commande de luminaires à partir d'une interface utilisateur
s'appliquera alors uniquement aux sorties luminaires affectées au
sous-NTC auquel l'interface utilisateur est affectée.
L'affectation des luminaires à la commande individuelle (groupe
5) est réalisée à partir de la table TCCONFIG.
Troisième étape : configuration de l'interface utilisateur
Le champ "DisplayLightOnUI" de la table TCUI devra être configuré
à 5 (commande individuelle). L'affichage sur l'interface utilisateur
sera alors "1 ALL"
"1" signifiant Commande individuelle, "ALL" signifiant tous les
luminaires de tous les Sous-NTC appartenant à la relation Maitre
/ Esclave.
Si l'affichage de l'écran Luminaire n'est pas souhaité alors la valeur
0 sera configurée.
22
Description
la sortie luminaire 1 fait partie du groupe 1
la sortie luminaire 2 fait partie du groupe 1
Description
la sortie luminaire 1 fait partie du groupe 1
la sortie luminaire 2 fait partie du groupe 2
Description
La commande utilisateur sera appliquée
au Groupe 1 ou au Groupe 2 ou à tous
les Groupes des Sous-NTC
appartenant à la relation maître /
esclave.

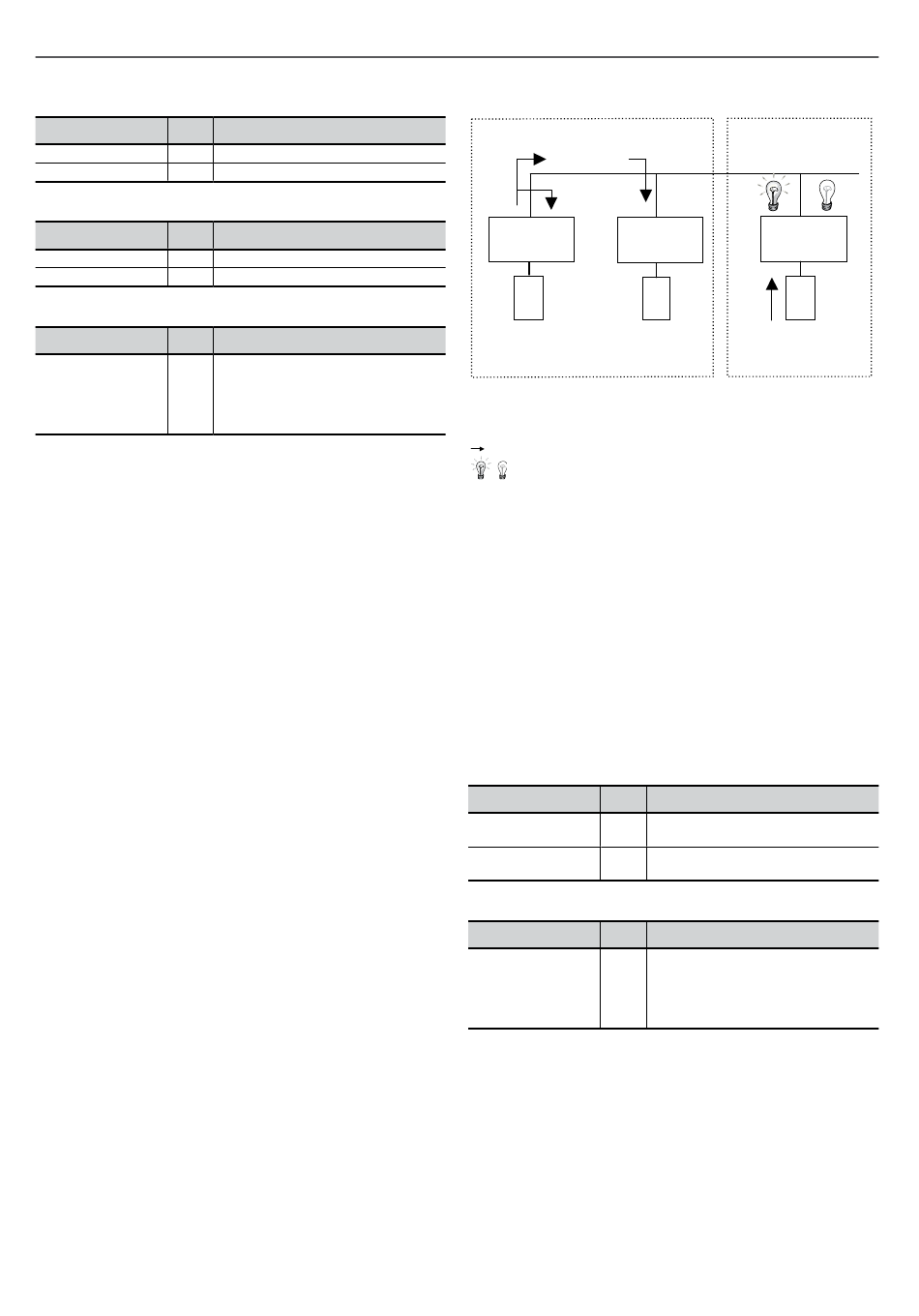

Exemple de configuration du bureau 2
Bureau 1
Sous-NTC 11
Sous-NTC 13
Sous-NTC 12
Sous-NTC 14
E
M
E
Légende
M Maître
E Esclave
Circulation de messages sur le bus
Ampoule allumée / éteinte
/
La table TCLINK de chaque Sous-NTC contient les paramètres
par défaut, à savoir:
- L'interface utilisateur est affectée au sous-NTC 1,
- La sortie luminaire 1 est affectée au Sous-NTC 1,
- La sortie luminaire 2 est affectée au Sous-NTC 2.
Ces paramètres ne sont pas modifiés dans cet exemple.
Le sous-NTC adresse 15 est maître, et le sous-NTC adresse 16
est son esclave. Les commandes luminaires seront donc limitées
à cet ensemble maître-esclave, et n'agiront pas sur les sous-NTC
du bureau 2.
On souhaite pouvoir allumer le luminaire du sous-NTC adresse
15 indépendamment ou piloter en même temps les luminaires des
sous-NTC adresses 15 et 16.
Une interface utilisateur est branchée sur le NTC. les 2 interfaces
utilisateur pilotent les luminaires de la même manière.
Table TCCONFIG des Sous-NTC (adresses 15, 16)
Champs Valeur
LinkLightOut1ToGroup 0
LinkLightOut2ToGroup 0
Table TCUI des Sous-NTC (adresses 15 et 16)
Champs Valeur
DisplayLightOnUI 5
Notes:
Correspond à l'affichage sur l'écran de l'interface utilisateur "1 ALL".
- Une commande luminaire sur la sélection "1" modifiera l'état des sorties
luminaires attribuées au Sous-NTC auquel est affecté l'interface utilisateur.
- Une commande luminaire sur la sélection "ALL" modifiera l'état des sorties
luminaires attribuées à tous les Sous-NTC de la relation Maître / Esclave.
Bureau 2
Bus CCN
Sous-NTC 15
Sous-NTC 16
M
E
Commande lumière
individuelle
Description
la sortie luminaire 1 est gérée en
commande individuelle
la sortie luminaire 2 est gérée en
commande individuelle
Description
La commande utilisateur pourra soit
être appliquée en tant que commande
individuelle du Sous-NTC (1), soit être
appliquée à tous les tous les Sous-NTC
de la relation maître /esclave (All)
