Installation
Montage mécanique
Toutes les protections A, B et C peuvent être montées côte à côte.
Exception : si un kit IP21 est utilisé, un espace sera nécessaire entre les protections. Pour les protections A2, A3,
B3, B4 et C3, l'espace minimal est de 50 mm, pour C4, il est de 75 mm.
Pour des conditions de refroidissement optimales, il faut veiller à ce que l'air circule librement au-dessus et en
dessous du variateur. Voir tableau ci-dessous.
1. Forer des trous selon les mesures données.
2. Prévoir des vis convenant à la surface de montage du variateur de fréquence. Resserrer les quatre vis.
130BA219.10
Tableau 5. 1: Pour le montage de protections de taille A5, B1, B2, B3, B4, C1, C2, C3 et C4 sur un mur non résistant,
le variateur doit être livré avec une plaque arrière A en raison de l'insuffisance d'air de refroidissement sur le ra-
diateur.
76

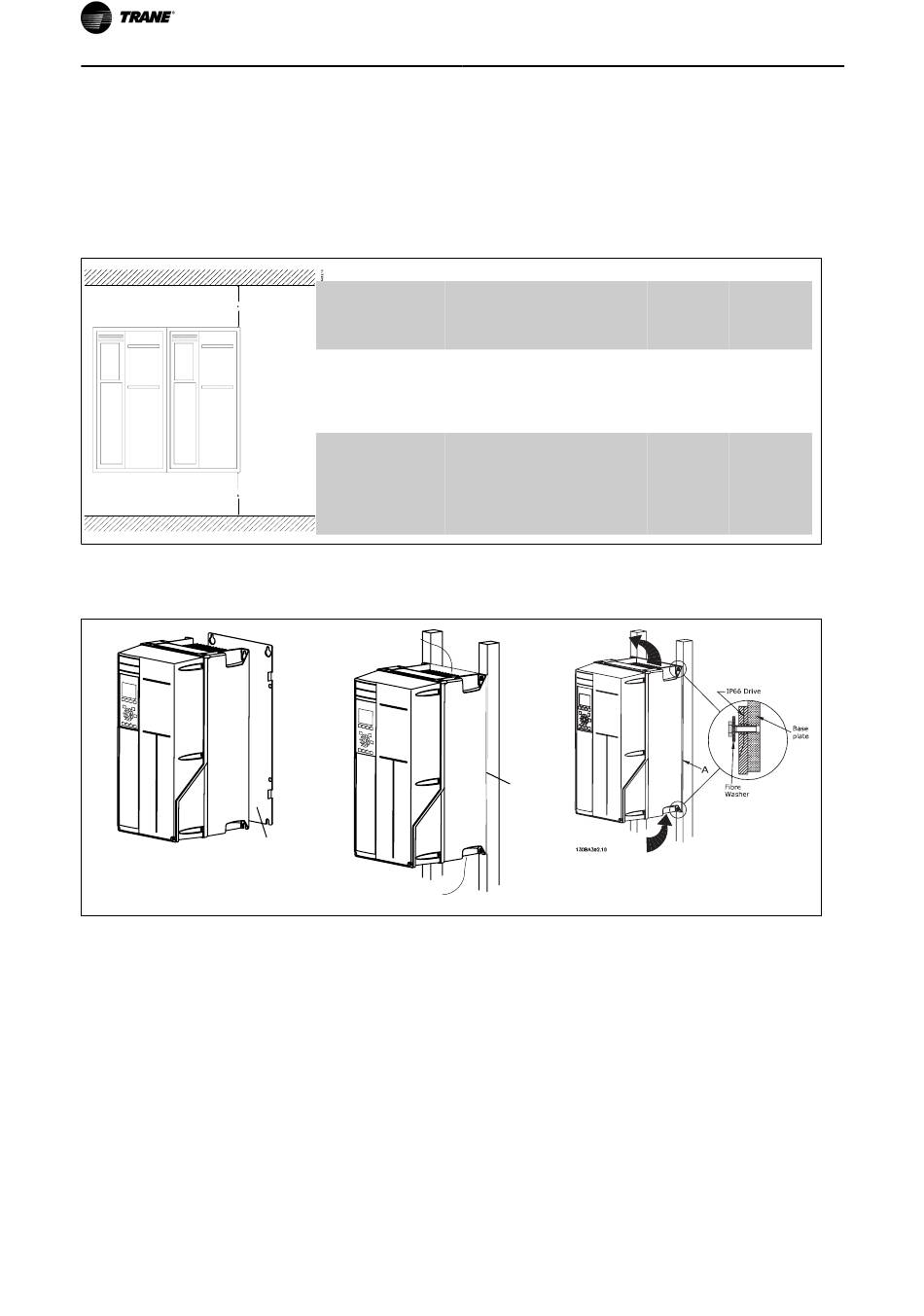

Passage d'air pour les différentes protections
Protec-
A2 A3
tion :
a
100 100
(mm) :
b
100 100
(mm) :
A
130BA228.10
A5 B1 B2 B3 B4
100 200 200 200 200
100 200 200 200 200
A
Manuel de configuration du TR200
C1 C2 C3 C4
200 225 200 225
200 225 200 225
