Vue d'ensemble du protocole FC

Le protocole FC, également appelé FC ou bus standard, est le bus de terrain standard de Trane. Il définit une
technique d'accès selon le principe maître-esclave pour les communications via le bus série.
Un maître et un maximum de 126 esclaves peuvent être raccordés au bus. Chaque esclave est sélectionné par
le maître grâce à un caractère d'adresse dans le télégramme. Un esclave ne peut jamais émettre sans y avoir
été autorisé au préalable, et le transfert direct de messages entre les différents esclaves n'est pas possible. Les
communications ont lieu en mode semi-duplex.
La fonction du maître ne peut pas être transférée vers un autre nœud (système à maître unique).

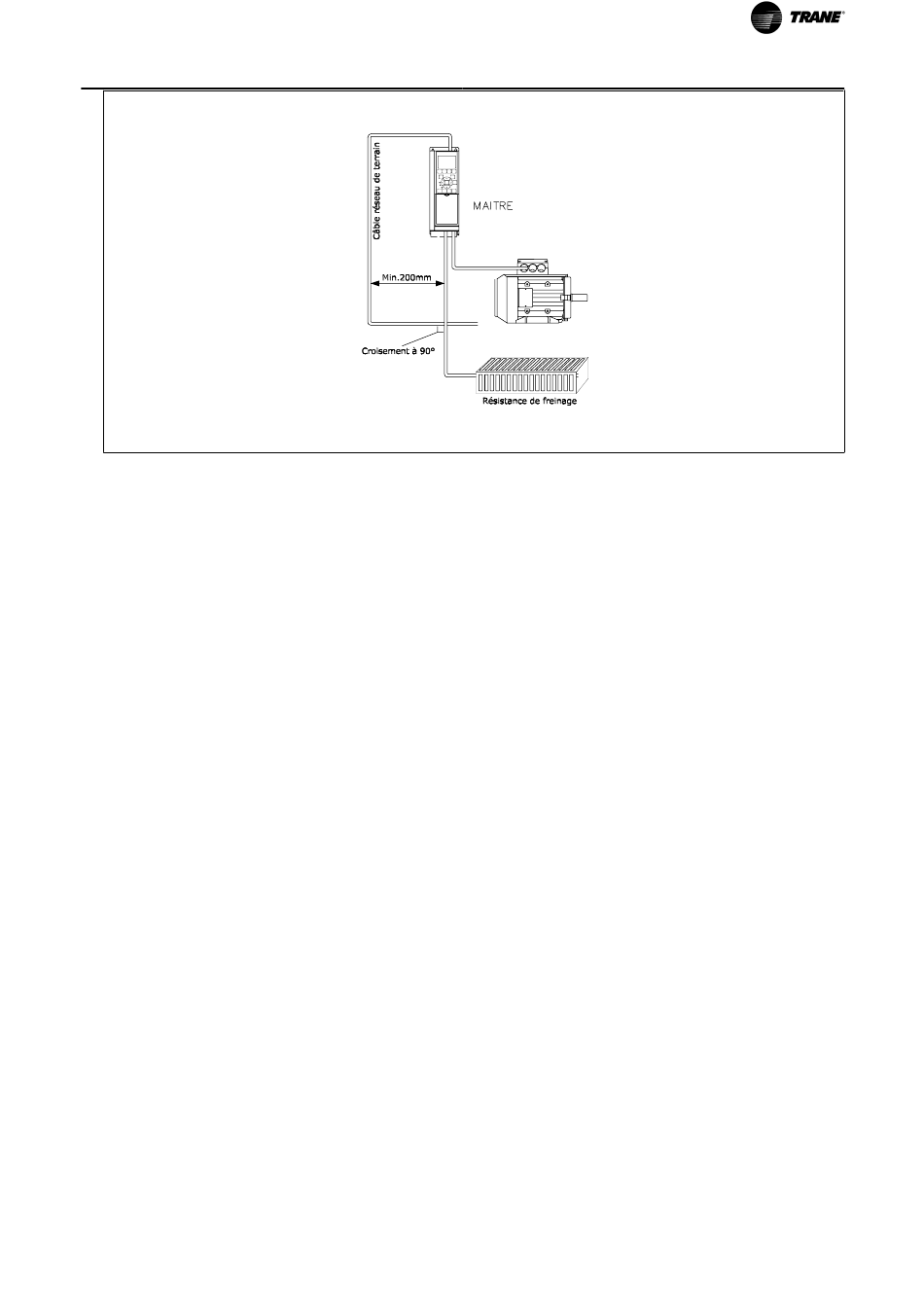

La couche physique est le RS-485, utilisant donc le port RS-485 intégré au variateur de fréquence. Le protocole
FC prend en charge les différents formats de télégramme ; un format court de 8 octets pour le traitement des
données et un format long de 16 octets qui comporte également un canal de paramètres. Un troisième format
de télégramme est utilisé pour les textes.

FC avec Modbus RTU

Le protocole FC offre l'accès au mot de contrôle et à la référence du bus du variateur de fréquence.
Le mot de contrôle permet au maître Modbus de contrôler plusieurs fonctions importantes du variateur de
fréquence.
• Démarrage
• Arrêt du variateur de fréquence de plusieurs façons :
Arrêt en roue libre
Arrêt rapide
Arrêt avec freinage par injection de courant continu
Arrêt normal (rampe)
• Reset après une disjonction
• Fonctionnement à plusieurs vitesses prédéfinies
• Fonctionnement en sens inverse
• Changement du process actif
• Contrôle des deux relais intégrés au variateur de fréquence
La référence du bus est généralement utilisée pour contrôler la vitesse. Il est également possible d'accéder aux
paramètres, de lire leurs valeurs et le cas échéant, d'écrire leurs valeurs. Cela permet de disposer d'une gamme
