Installation

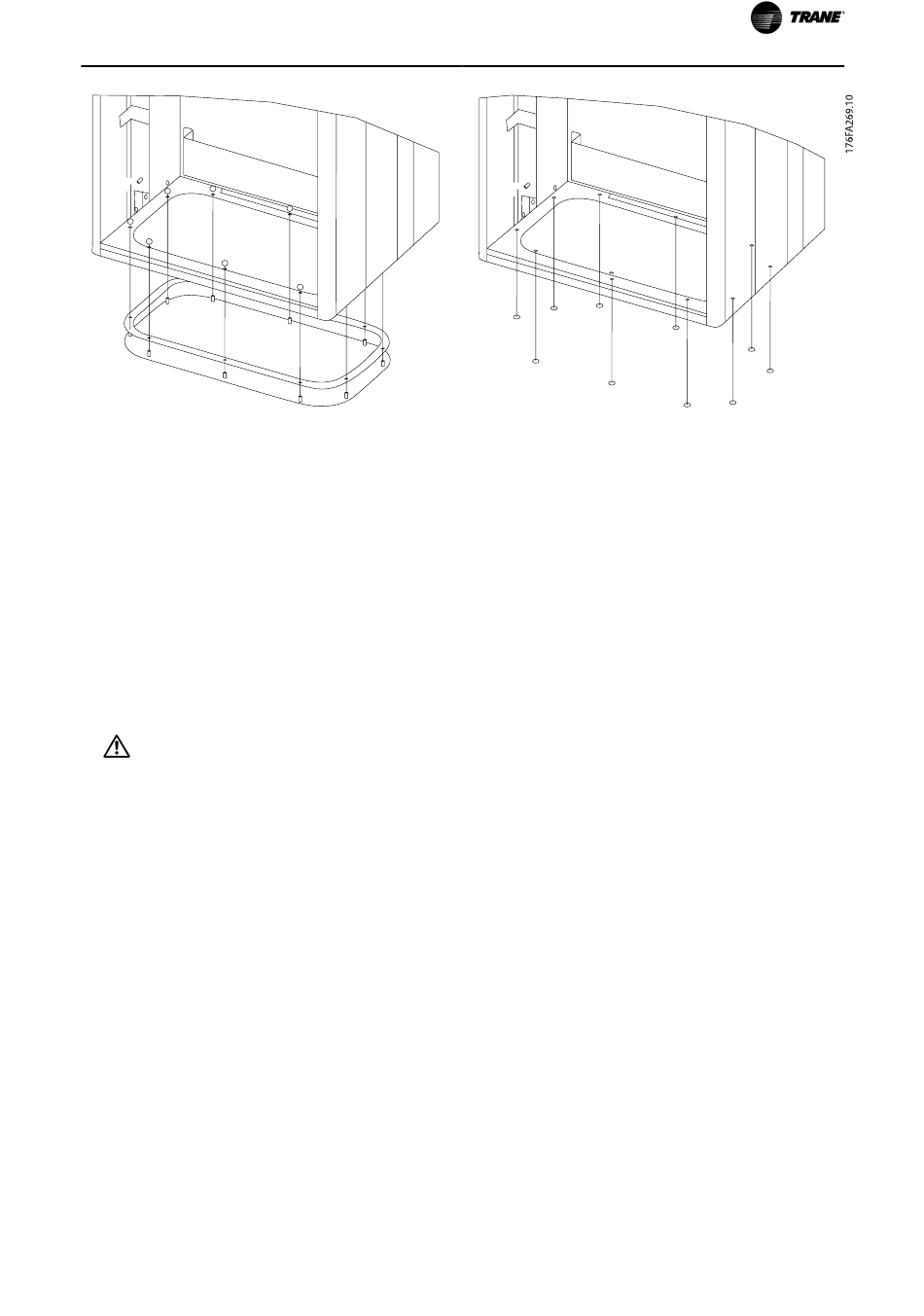

Illustration 5. 17: Montage de la plaque inférieure, châssis de taille E1 .
La plaque inférieure du châssis E1 peut être montée dans ou hors de la protection, ce qui permet une flexibilité
du procédé d'installation : si elle est montée depuis le bas, les presse-étoupe et les câbles peuvent être montés
avant que le variateur de fréquence ne soit placé sur le socle.
Fusibles
Protection des dérivations
N.B.!
Afin de protéger l'installation contre les risques électriques et d'incendie, toutes les dérivations d'une installation, d'un
appareillage de connexion, de machines, etc. doivent être protégées contre les courts-circuits et les surcourants, con-
formément à NEC et aux réglementations locales et nationales.
AVERTISSEMENT
Protection contre les courts-circuits :
Le variateur de fréquence doit être protégé contre les courts-circuits pour éviter les risques électriques et d'incendie.
Trane recommande d'utiliser les fusibles mentionnés ci-dessous afin de protéger le personnel d'entretien et l'équipe-
ment en cas de défaillance interne du variateur. Le variateur fournit une protection optimale en cas de court-circuit sur
la sortie moteur.
Remarque : fusibles non conformes UL
Si la conformité à UL/cUL n'est pas nécessaire, Trane recommande d'utiliser les fusibles mentionnés dans le
tableau ci-dessous pour garantir la conformité à la norme EN 50178.
Le non-respect des recommandations peut endommager inutilement le variateur de fréquence en cas de dys-
fonctionnement.
