Installation et configuration de l'interface
RS-485

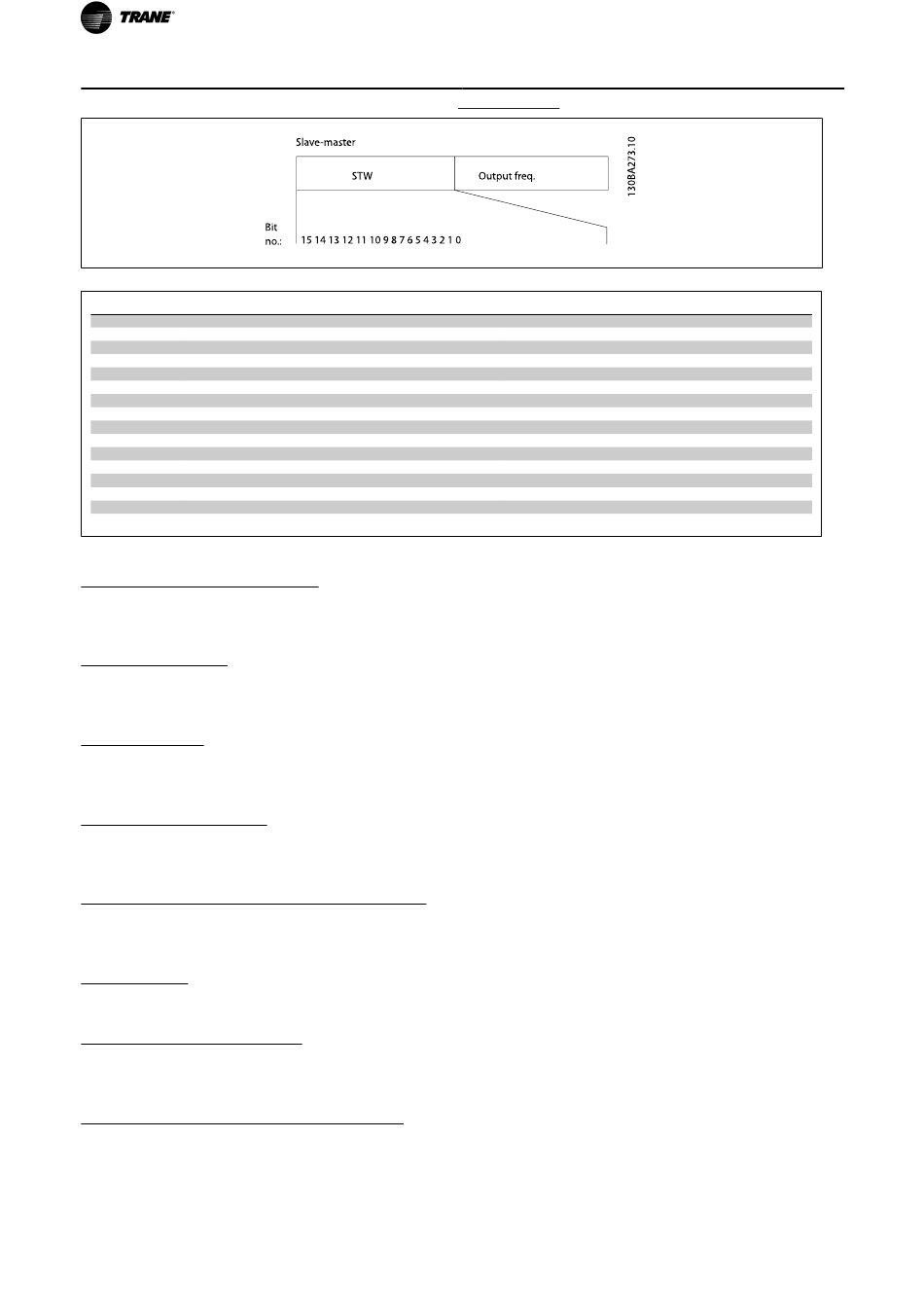

Mot d'état selon le profil FC (STW) (par.8-10
Bit Bit = 0
00 Commande pas prête
01 Variateur pas prêt
02 Roue libre
03 Pas d'erreur
04 Pas d'erreur
05 Réservé
06 Pas d'erreur
07 Absence d'avertissement
08 Vitesse ≠ référence
09 Commande locale
10 Hors limite fréquence
11 Inactif
12 Variateur OK
13 Tension OK
14 Couple OK
15 Temporisation OK
Explication des bits d'état
Bit 00, Commande pas prête/prête :
Bit 00 = 0 : le variateur de fréquence disjoncte. Bit 00 = 1 : le variateur de fréquence est prêt à fonctionner mais
l'étage de puissance n'est pas forcément alimenté (en cas d'alimentation 24 V externe de la commande).
Bit 01, Variateur prêt :
Bit 01 = '1' : le variateur de fréquence est prêt à fonctionner, mais un ordre de roue libre est actif via les entrées
digitales ou la communication série.
Bit 02, Roue libre :
Bit 02 = '0' : le variateur de fréquence lâche le moteur. Bit 02 = 1 : le variateur de fréquence démarre le moteur
à l'aide d'un ordre de démarrage.
Bit 03, Pas d'erreur/alarme :
Bit 03 = 0 : le variateur de fréquence n'est pas en état de panne. Bit 03 = 1 : le variateur de fréquence disjoncte.
Pour rétablir le fonctionnement, appuyer sur [Reset].
Bit 04, Pas d'erreur/erreur (pas de déclenchement) :
Bit 04 = '0' : le variateur de fréquence n'est pas en état de panne. Bit 04 = 1 : le variateur de fréquence indique
une erreur mais ne disjoncte pas.
Bit 05, Inutilisé :
Le bit 05 du mot d'état n'est pas utilisé.
Bit 06, Pas d'erreur/alarme verr. :
Bit 06 = '0' : le variateur de fréquence n'est pas en état de panne. Bit 06 = 1 : le variateur de fréquence a disjoncté
et est verrouillé.
Bit 07, Absence d'avertissement/avertissement :
Bit 07 = '0' : absence d'avertissements. Bit 07 = '1' : apparition d'un avertissement.
154
Profil de ctrl = profil FC)
Bit = 1
Comm.prete
Variateur prêt
Activé
Déclenchement
Erreur (pas de déclenchement)
-
Alarme verr.
Avertissement
Vitesse = référence
Contrôle du bus
Limite de fréquence OK
Exploitation
Arrêté, démarrage automatique
Tension dépassée
Couple dépassé
Temporisation dépassée
Manuel de configuration du TR200
