Kit de protection IP21/IP4X/TYPE 1

IP21/IP4X top/TYPE 1 est une protection optionnelle disponible pour les appareils Compact IP20, avec les pro-
tections de taille A2-A3, B3+B4 et C3+C4.
En cas d'utilisation du kit de protection, l'unité IP20 est améliorée de manière à respecter la protection IP21/4X
top/TYPE 1.
La protection IP4X top peut s'appliquer à toutes les variantes TR200 IP20 standard.

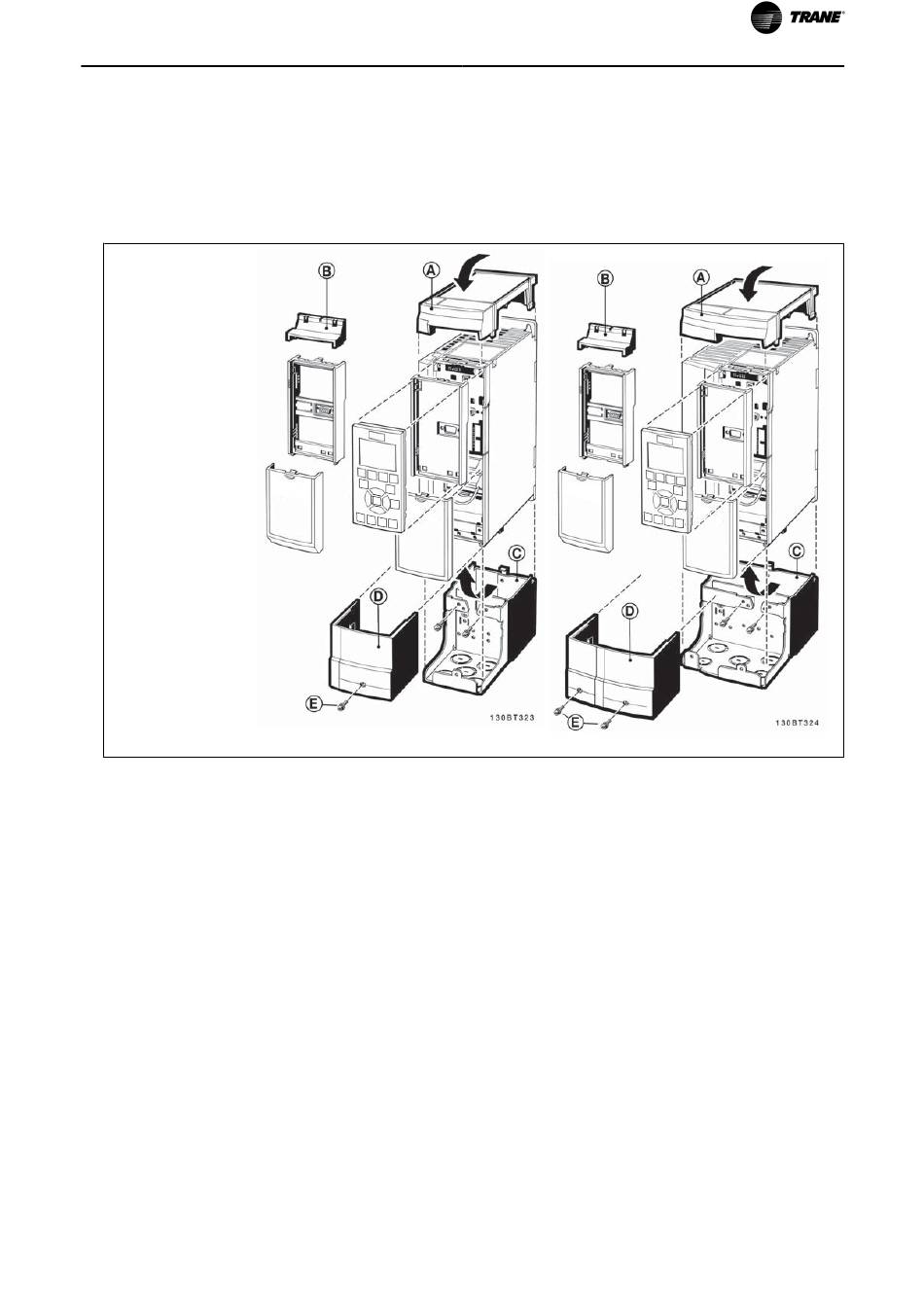

A – Couvercle supérieur
B – Bord
C – Base
D – Couvercle inférieur
E – Vis
Placer le couvercle supé-
rieur comme illustré. Si
une option A ou B est uti-
lisée, le bord doit recou-
vrir l'entrée supérieure.
Placer la base C au bas du
variateur et utiliser les col-
liers présents dans le sac
d'accessoires pour cor-
rectement attacher les câ-
bles. Orifices pour presse-
étoupe :
Taille A2 : 2 x M25 et 3 x
M32
Taille A3 : 3 x M25 et 3 x
M32
Manuel de configuration du TR200
Protection A2
Sélection du TR200
Protection A3
