Comparaison Des Économies D'énergie - Trane TR200 Manuel De Configuration

Présentation du TR200
Comparaison des économies d'énergie
La solution de variateur de fréquence Trane offre des
économies plus élevées par rapport aux solutions
d'économie d'énergie traditionnelles. Cela provient
du fait que le variateur de fréquence est capable de
contrôler la vitesse d'un ventilateur en fonction de la
charge thermique du système et du fait que le varia-
teur de fréquence dispose d'un équipement intégré
qui lui permet de fonctionner comme un système de
gestion d'immeubles.

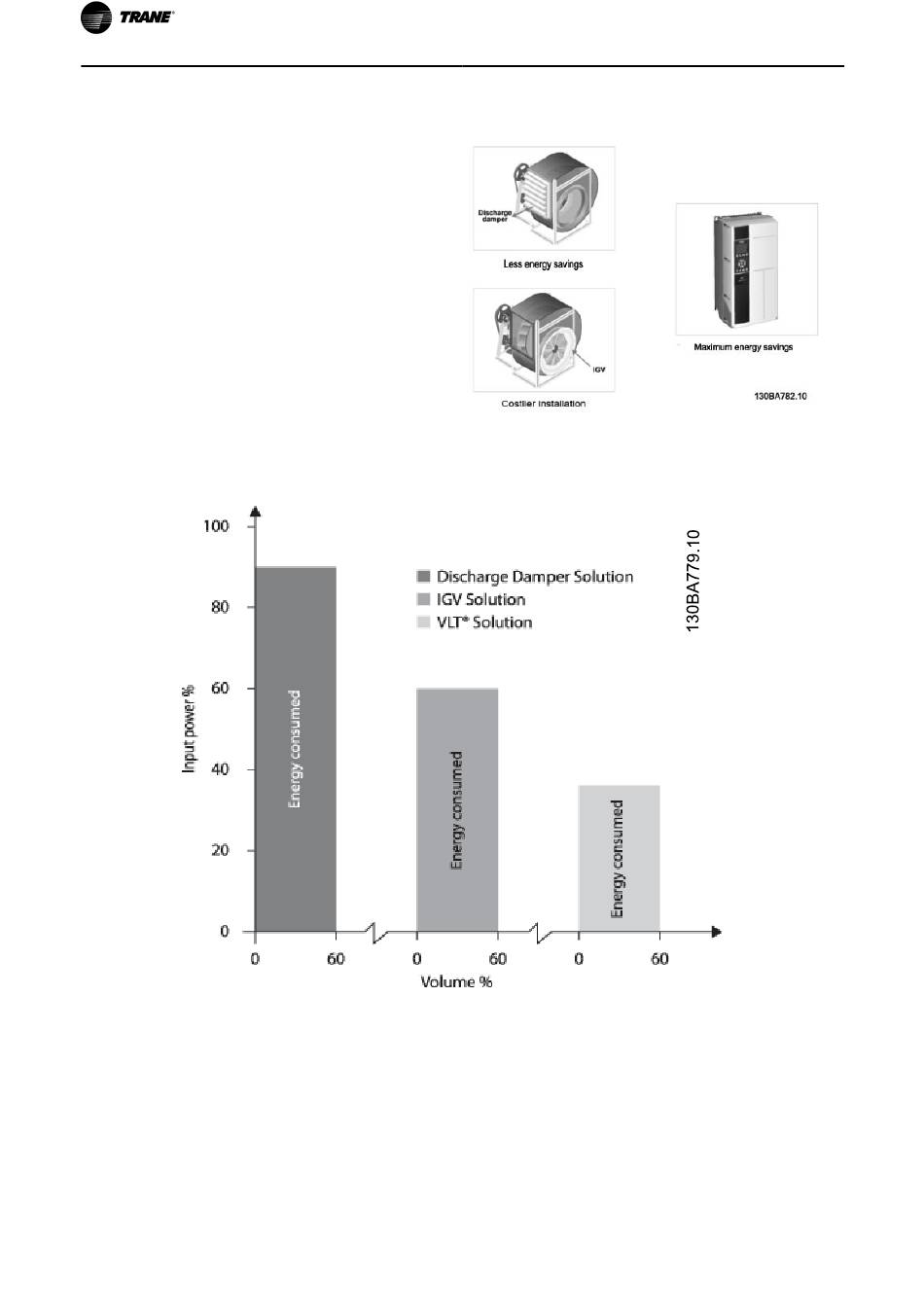

Le graphique (illustration 2.7) représente les écono-
mies d'énergie typiques, que l'on obtient avec 3 so-
lutions bien connues lorsque le volume du ventila-
teur est réduit à 60 % par exemple.
Comme l'indique le graphique, des économies de
plus de 50 % sont réalisées dans des applications ty-
piques.
Illustration 2. 7: Les amortisseurs de décharge réduisent légèrement la consommation d'énergie. Les aubes direc-
trices d'entrée offrent une réduction de 40 % mais l'installation est onéreuse. La solution de variateur de fréquence
Trane réduit la consommation d'énergie de plus de 50 % et est facile à installer.
22
Illustration 2. 6: Les trois systèmes habituels d'éco-
nomies d'énergie.
Manuel de configuration du TR200
