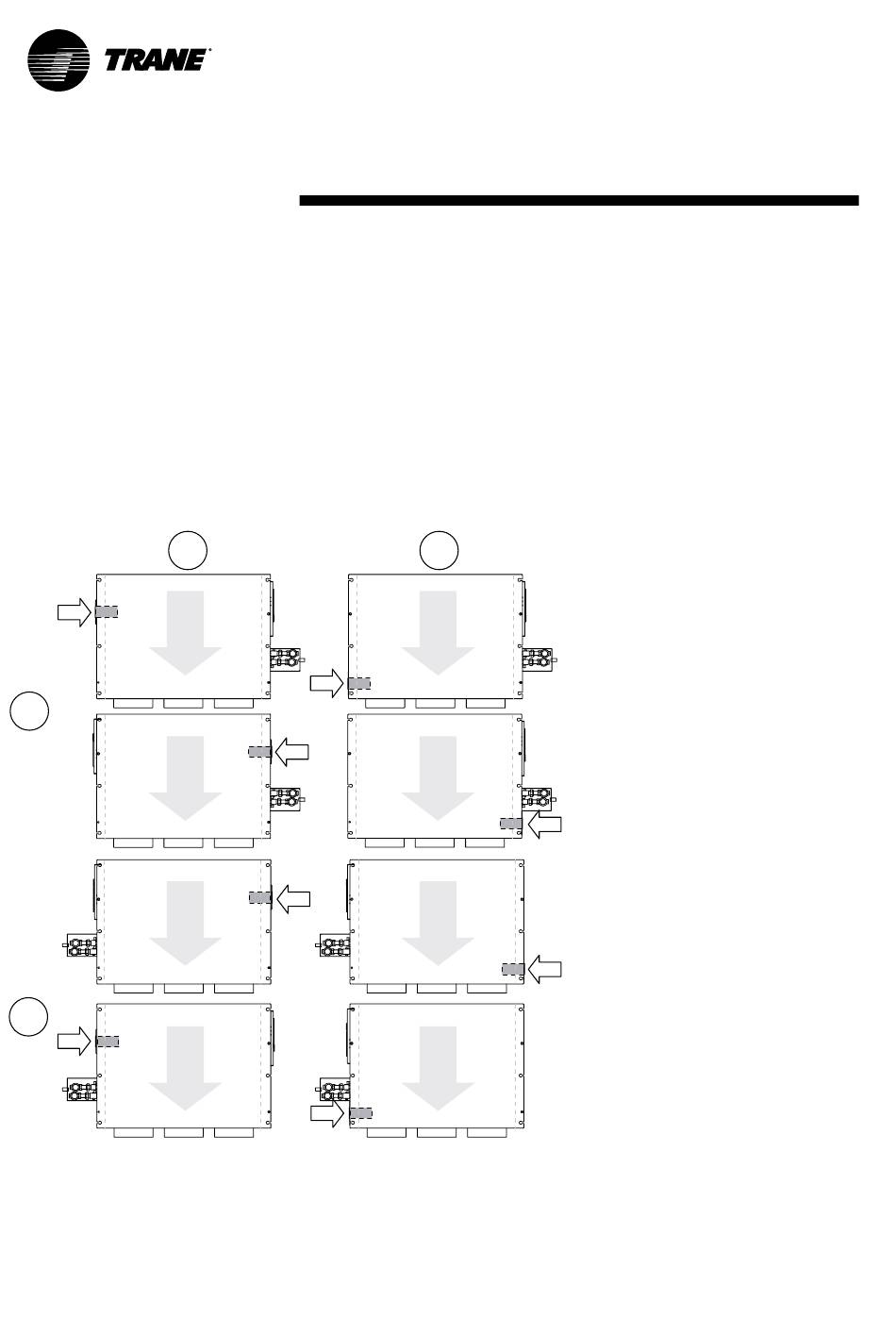

Figure 2 - Positions possibles d'entrée d'air
2
R
L
2
Gaine d'air neuf placée à la reprise d'air
B = Gaine d'air neuf placée au soufflage d'air
L = Configuration côté gauche
R = Configuration côté droit
1 = Débit d'air
2 = Possibilité d'entrée d'air neuf, en cohérence avec la taille et la configuration de l'unité
12
Installation
Manutention de l'unité
AVERTISSEMENT ! Porter des gants
de protection pour toute opération
de manutention de l'unité. Au
moment de dépalettiser l'unité, ne
pas la manutentionner par ses tubes,
ses bouches, ses vannes, son bac
d'évacuation, son coffret électrique
ou son entrée d'air neuf. Prendre les
précautions nécessaires pour ne pas
causer de dommages à l'unité.
A
1
2
2
1
2
1
1
2
Installation des accessoires
Procéder à l'installation de tous les
accessoires avant d'installer l'unité
au plafond. Chaque accessoire
disponible pour les ventilo-
convecteurs est fourni avec son
schéma de raccordement. Suivre les
instructions indiquées. Pour se
procurer des exemplaires
supplémentaires de ces schémas,
s'adresser au bureau de vente local.
Les positions possibles sur l'unité
sont indiquées à la figure 2.
Régulateur de débit d'air frais
B
Plusieurs contrôleurs de débit d'air
frais différents sont disponibles en
options montées d'usine.
• Raccordement de gaine ø100 mm
• Raccordement de gaine ø125 mm
1
• Contrôleur de débit d'air fixe
• Contrôleur de débit d'air fixe
• Contrôleur de débit d'air variable
ATTENTION ! Dans tous les cas, la
1
bouche d'air neuf doit être
raccordée à un système
d'alimentation en air filtré et
2
prétraité (à savoir une unité de
traitement d'air).
Débit d'air constant maximal =
-10/+20 %
1
Delta P (amont/aval) = 50-200 Pa
2
1
A =
30 m
3
/h pour gaine ø100 mm
3
45 m
/h pour gaine ø100 mm
3
60-130 m
/h pour gaine ø125 mm
UNT-SVX10G-FR
