Raccordements
hydrauliques
Voir la figure 11 pour localiser et
identifier les raccordements
hydrauliques d'entrée et de sortie.
ATTENTION ! Les collecteurs de
batterie ne sont pas conçus pour
supporter le couple nécessaire au
serrage du raccord. Bloquer avec
une clé appropriée. Serrer au couple
de 25 N.m.
L'entrée d'eau est située sur la
partie inférieure de la batterie et la
sortie d'eau sur la partie supérieure.
Sur les batteries 4 tubes,
les raccordements de chauffage
se trouvent sur le côté droit
de la batterie (voir la figure 11).
UNT-SVX10G-FR
Installation

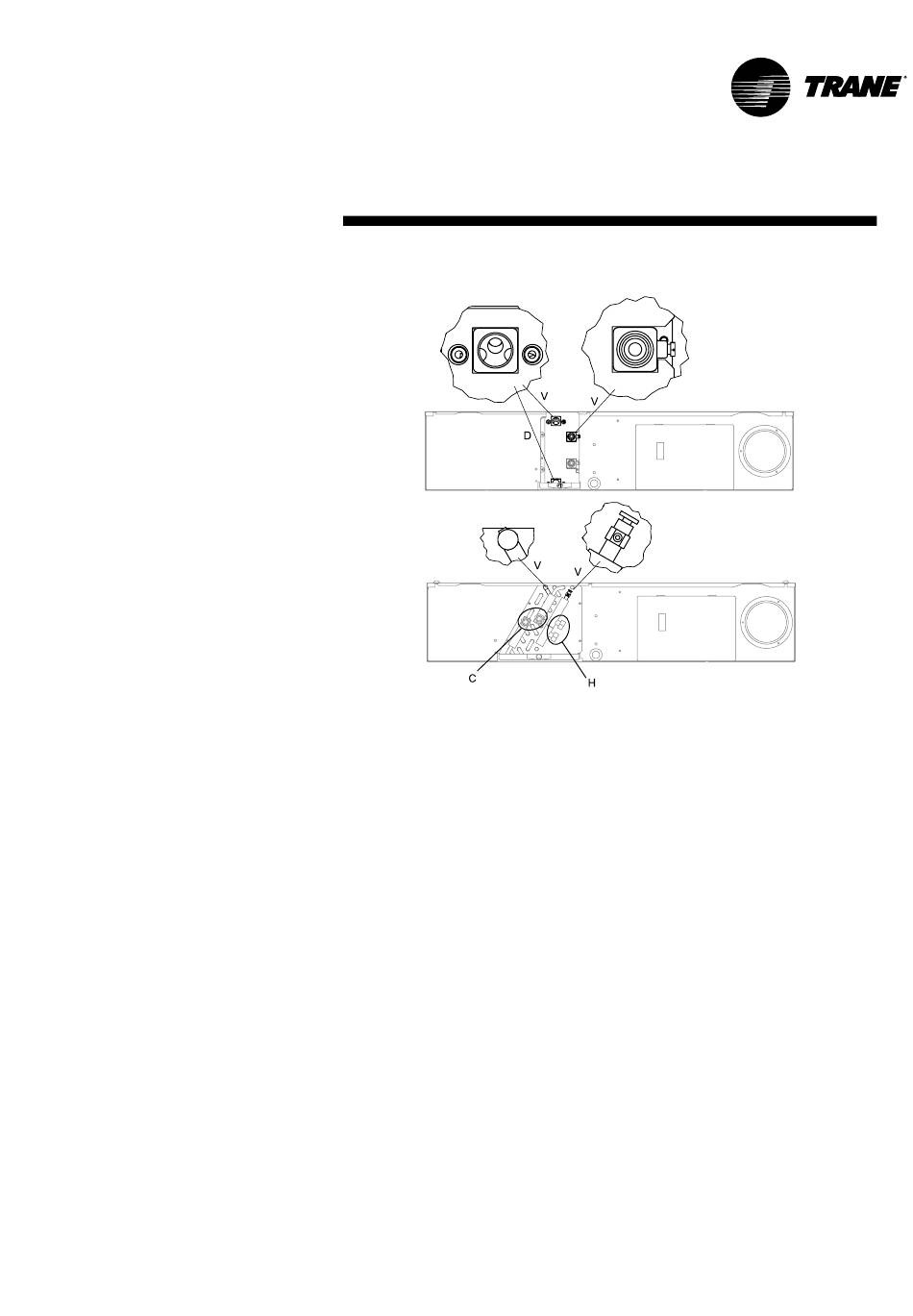

Figure 11 - Positions de l'évent et de la vidange sur une batterie droite ou inclinée
V = Évent
D = Vidange
C = Conduits de refroidissement
H = Conduits de chauffage
19
