Installation
Montage des isolateurs caoutchouc
4 isolateurs caoutchouc sont
fournis, fixés au bac d'évacuation.
Monter les isolateurs sur le caisson,
sous le trou de fixation, comme
indiqué à la figure 6.

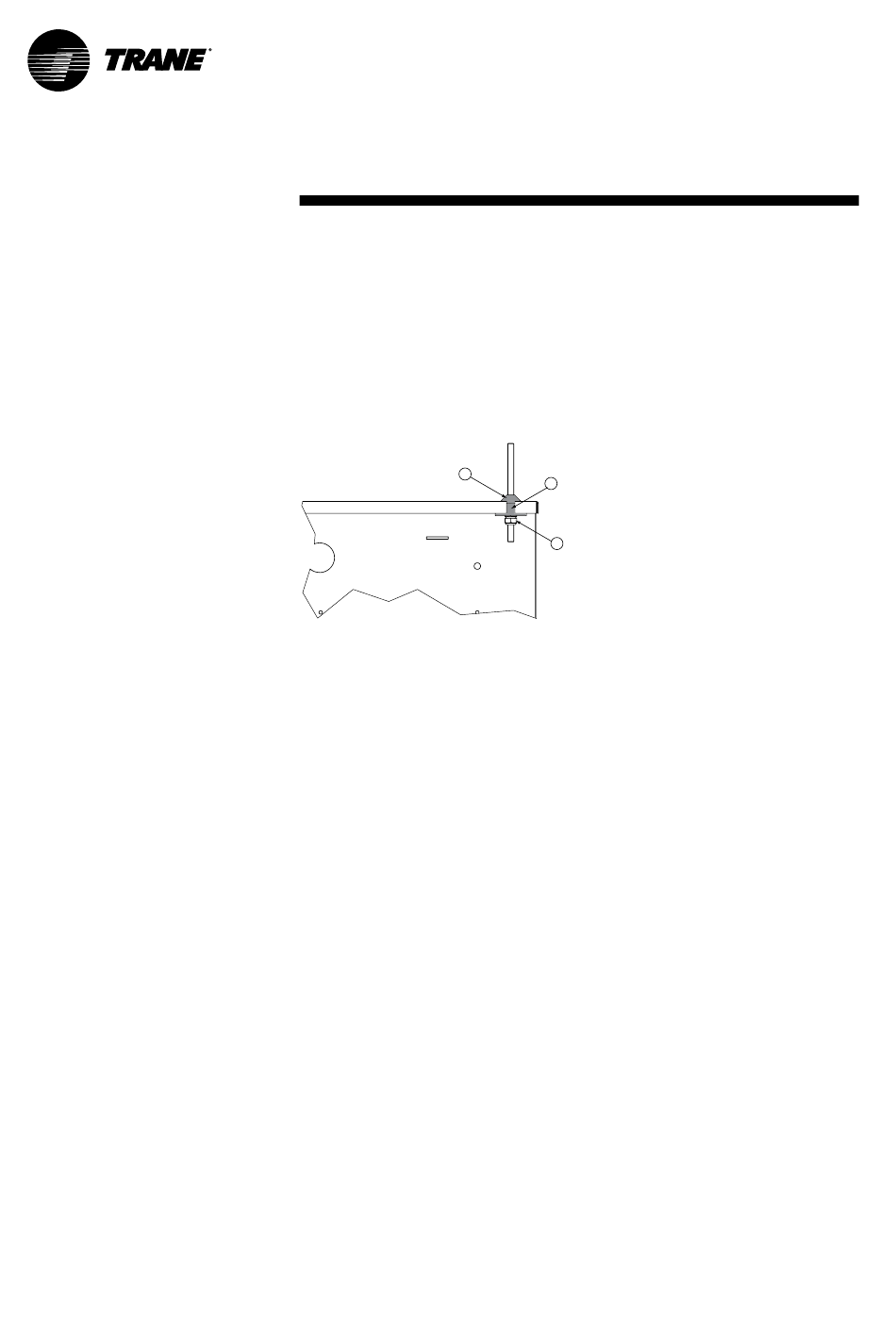

Figure 6 - Montage des isolateurs
caoutchouc
1
1 = Isolateur caoutchouc
2 = 1 contre-écrou ou 2 écrous
3 = Trou de serrure (fixation)
AVERTISSEMENT ! Ne pas lever
l'unité de plus de 12 mm sur les
tiges filetées au moment de
l'installation ou une fois installée.
Cela peut entraîner le déplacement
d'un ou plusieurs isolateurs hors de
l'encoche en trou de serrure en tôle
de l'unité et la chute de l'unité.
Montage des raccords coniques
d'eau
Deux ou quatre raccords coniques
sont fournis avec les joints, fixés au
bac d'évacuation. Monter le joint
sur le raccord, puis visser le raccord
à la vanne à eau. Serrer la vis à
25 N.m.
Montage des durits
Visser les durits aux entrées/sorties
des vannes et les raccorder au
circuit d'eau.
Montage du kit pompe à
condensats
Suivre la notice fournie avec
l'accessoire.
Installation de l'unité au
plafond
La fixation de l'unité au plafond
peut se faire par deux méthodes
possibles. Trois points de fixation au
minimum sont nécessaires pour les
unités jusqu'à la taille 408. Lorsqu'il
y a 3 points de fixation, placer 2 tire-
fonds d'un côté de l'unité et le
troisième de l'autre côté, en
position centrale.
1. L 'unité est maintenue plaquée
3
contre le plafond au moyen d'un
élévateur et est fixée par
scellement chimique.
2
2. Les tiges filetées sont fixées au
plafond d'abord, puis l'unité est
suspendue aux tiges.
Les unités sont conçues pour être
suspendues au plafond par des
tiges filetées ou des tire-fond
fournis par l'installateur. Les trous
correspondants se trouvent sur le
dessus de l'unité. Voir le tableau 5
pour les cotes de perçage et la
figure 7 pour l'emplacement des
trous.
Percer le plafond aux cotes
indiquées à la figure 7.
Fixer dans le plafond les 3 ou
4 tiges de suspension ou tire-fond.
Les unités peuvent être placées
contre le plafond. Prévoir
suffisamment d'espace entre
2 unités pour l'entretien
(coffret électrique, raccordements
hydrauliques et accès au bac
d'évacuation). Voir figure 8.
UNT-SVX10G-FR
