Installation

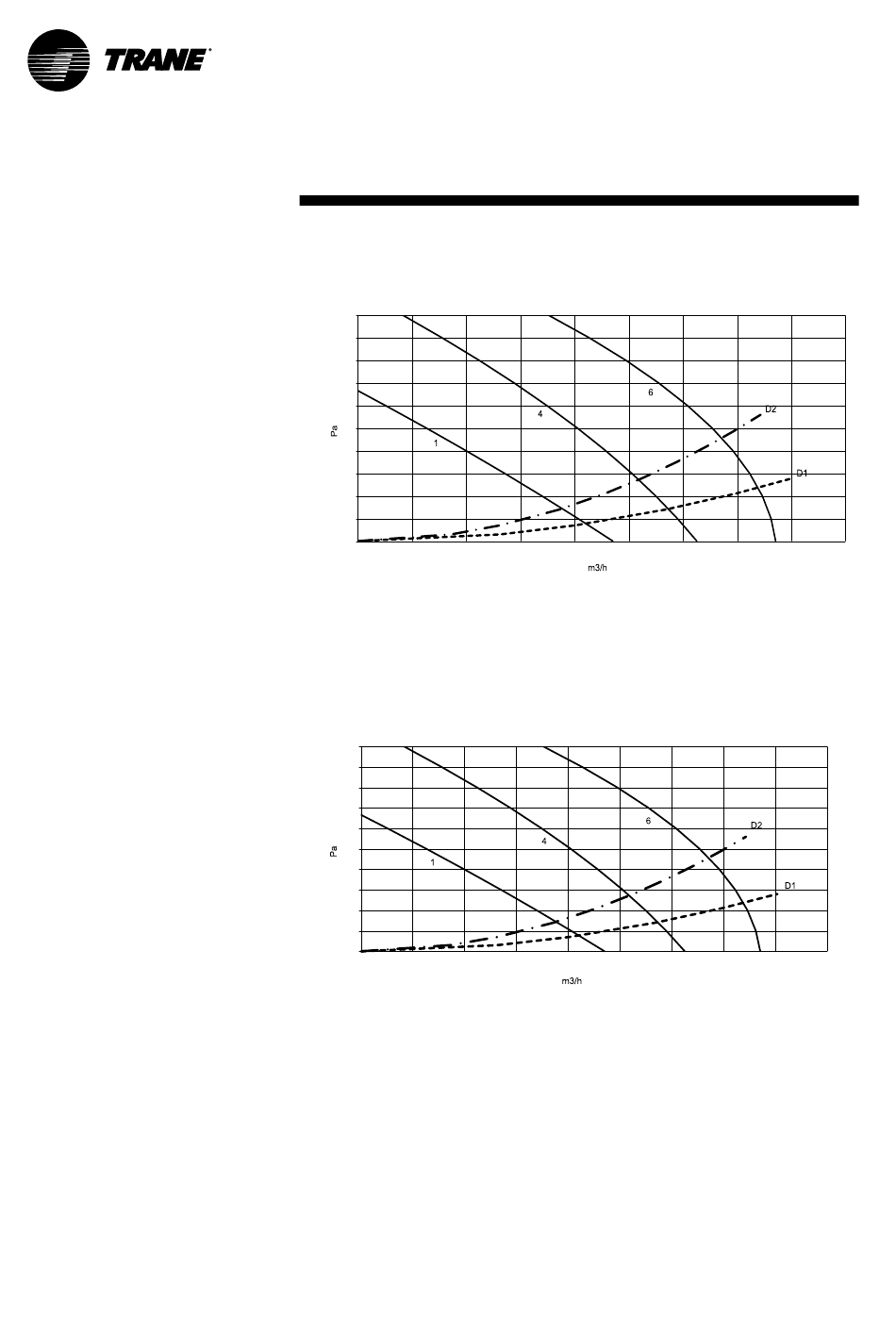

Figure 48 - Pression statique externe - FED 500
100
90
80
70
60
50
40
30
20
10
0
0 200 400
D1 = Plénum de soufflage uniquement, raccordement(s) à la gaine d'air ø200 mm
D2 = Plénum de soufflage + plénum de reprise, raccordement(s) à la gaine d'air ø200 mm
Figure 49 - Pression statique externe - FED 600
100
90
80
70
60
50
40
30
20
10
0
0 200 400
D1 = Plénum de soufflage uniquement, raccordement(s) à la gaine d'air ø200 mm
D2 = Plénum de soufflage + plénum de reprise, raccordement(s) à la gaine d'air ø200 mm
600 800 1000 1200
600 800 1000 1200
1400 1600 1800
1400
