Sélection des vitesses
Les unités FCD permettent de
choisir trois vitesses parmi six
possibles. Voir les figures 24-25
pour sélectionner les vitesses les
plus adaptées au débit d'air et à la
pression statique nécessaires. La
vitesse est modifiable directement
dans le coffret de contrôle
électrique.
Le changement de vitesses se fait
en fonction de la couleur des fils
(voir figure 24).
UNT-SVX10G-FR
Installation

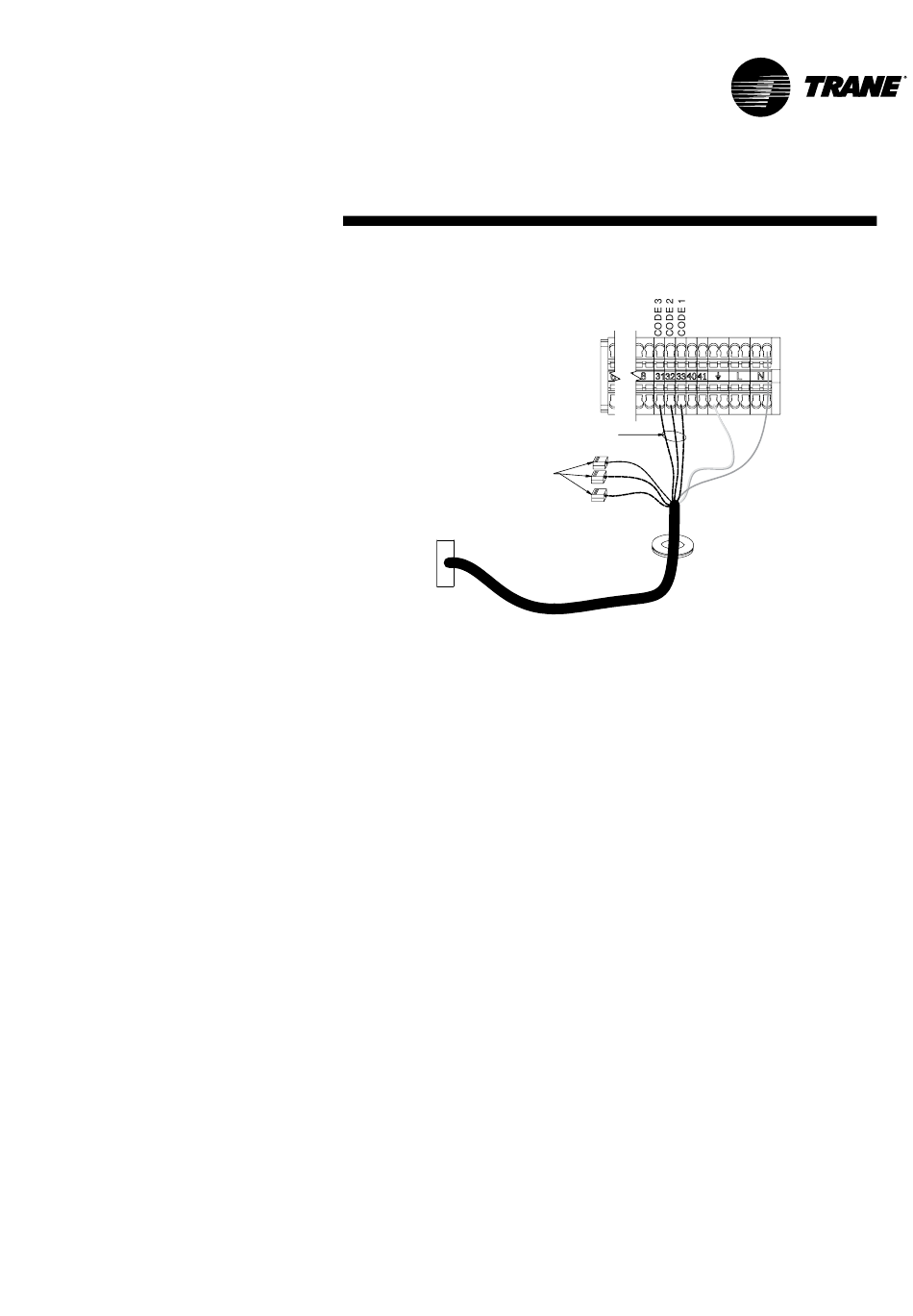

Figure 24 - Sélection des vitesses
FCD tailles 101-612 :
A = Fil selon codes couleur. Vitesses par fil aux bornes 33-32-31.
Codes couleur pour les vitesses :
Rouge = vitesse 1 (minimum)
Orange = vitesse 2
Violet = vitesse 3
Gris = vitesse 4
Noir = vitesse 5
Marron = vitesse 6
B = Isoler les fils inutilisés
C = Fil vert/jaune
D = Fil bleu
FCD taille 721 :
A = Fil selon codes couleur.
Rouge = vitesse 1 vitesse 2 (minimum)
Orange = vitesse 3
Violet = vitesse 4
Gris = vitesse 5
Noir = câble indisponible
Marron = vitesse 6
Un schéma de câblage est fourni avec chaque unité. Numéros des schémas de
câblage :
Unité sans câblage des commandes (bornier uniquement) :
- FCD : schéma de câblage 23097592 (2 tubes, 2 tubes + EH) ou 23097593 (4 tubes)
- FED : schéma de câblage 23099305 (2 tubes, 2 tubes + EH) ou 23099306 (4 tubes)
Unité avec option grand boîtier de commande vide (boîtier avec rail DIN et sans
bornier) :
- FCD : schéma de câblage 23099288
- FED : schéma de câblage 23099248
Avertissement : dans la mesure où l'offre grand boîtier de commande vide est une
option spécifique proposée pour permettre au client d'élaborer son propre dispositif
de commande numérique directe et de protection, il incombe au client/à l'installateur
de s'assurer que le montage de la commande et le câblage sont conformes aux
réglementations locales relatives à la sécurité (sélection de la protection, mise à la
terre, etc.).
