Trane FCD UniTrane 101 Installation/Fonctionnement/Entretien page 31

Installation

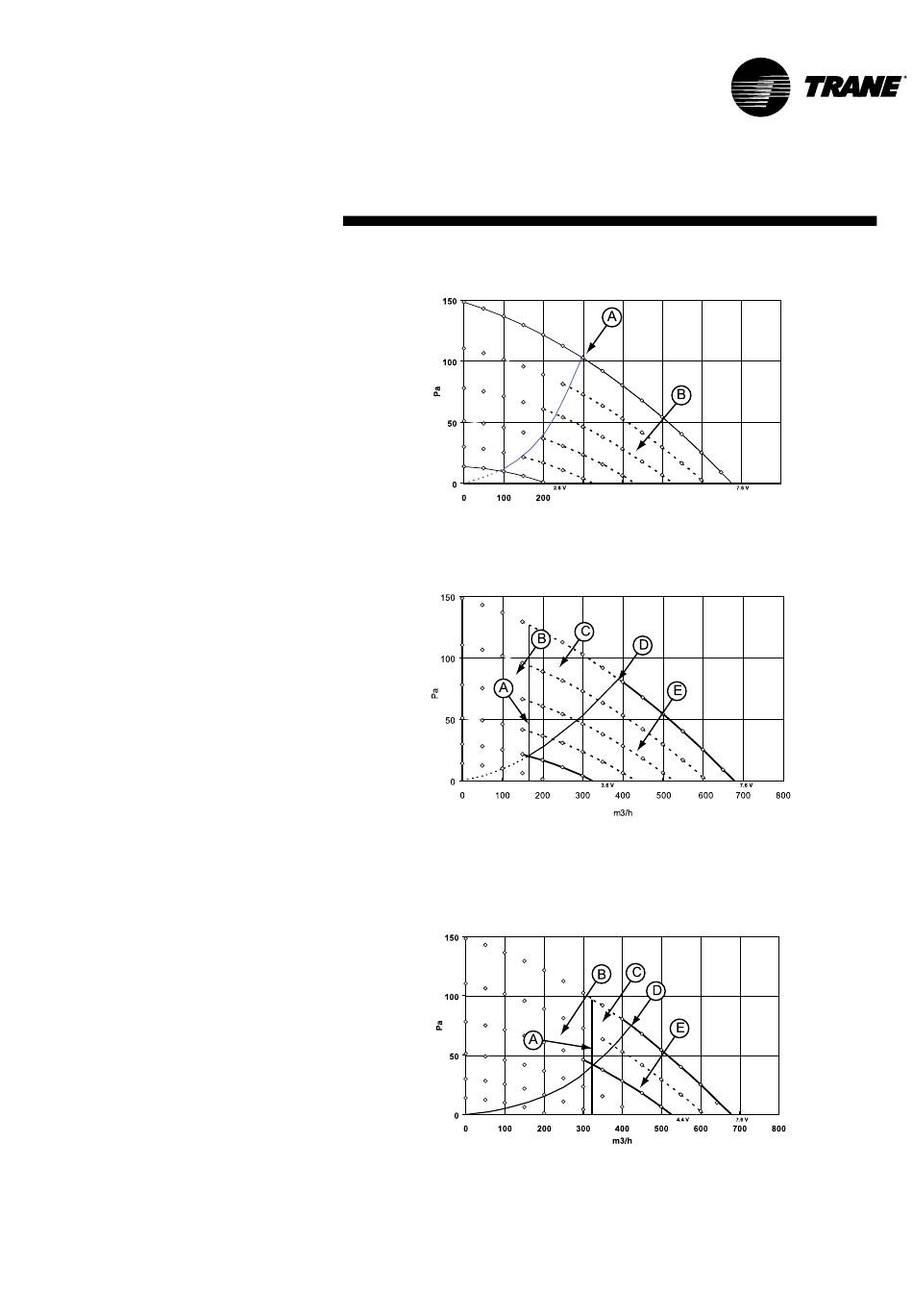

Figure 20 - Plage de service en débit d'air du FED 300
300 400 500 600 700 800
m3/h
A = Courbe de perte de pression du débit d'air
B = Zone de système en service en sélection standard
Figure 21 - FED 300 avec résistance électrique 500 W - 7500 W - 1000 W
A = Débit d'air minimum de 160 m 3 /h pour 1000 W
B = Système en service non autorisé
C = Zone de système en service en sélection spéciale
D = Courbe de perte de pression du débit d'air
E = Zone de système en service en sélection standard
Figure 22 - FED 300 avec résistance électrique 1500 W - 2000 W
A = Débit d'air minimum de 320 m 3 /h pour 2000 W
B = Zone de système en service non-autorisé
C = Zone de système en service en sélection spéciale
D = Courbe de perte de pression du débit d'air
E = Zone de système en service en sélection standard
UNT-SVX10G-FR 31
