Installation
Alimentation électrique
principale
Il appartient à l'installateur de
s'assurer que les unités sont
protégées par un appareillage de
sectionnement électrique, tel qu'un
fusible ou un disjoncteur. Les unités
standard à régulations tout ou rien
sont livrées sans aucune protection,
et un interrupteur-sectionneur à
fusible est disponible en option. Les
unités avec régulations ZN à
modulation/communication sont
fournies avec un interrupteur-
sectionneur à fusible monté de série
en usine. Voir les schémas de
câblage fournis avec les unités pour
plus d'informations.
Pour le raccordement de
l'alimentation principale, voir les
figures 30-31.

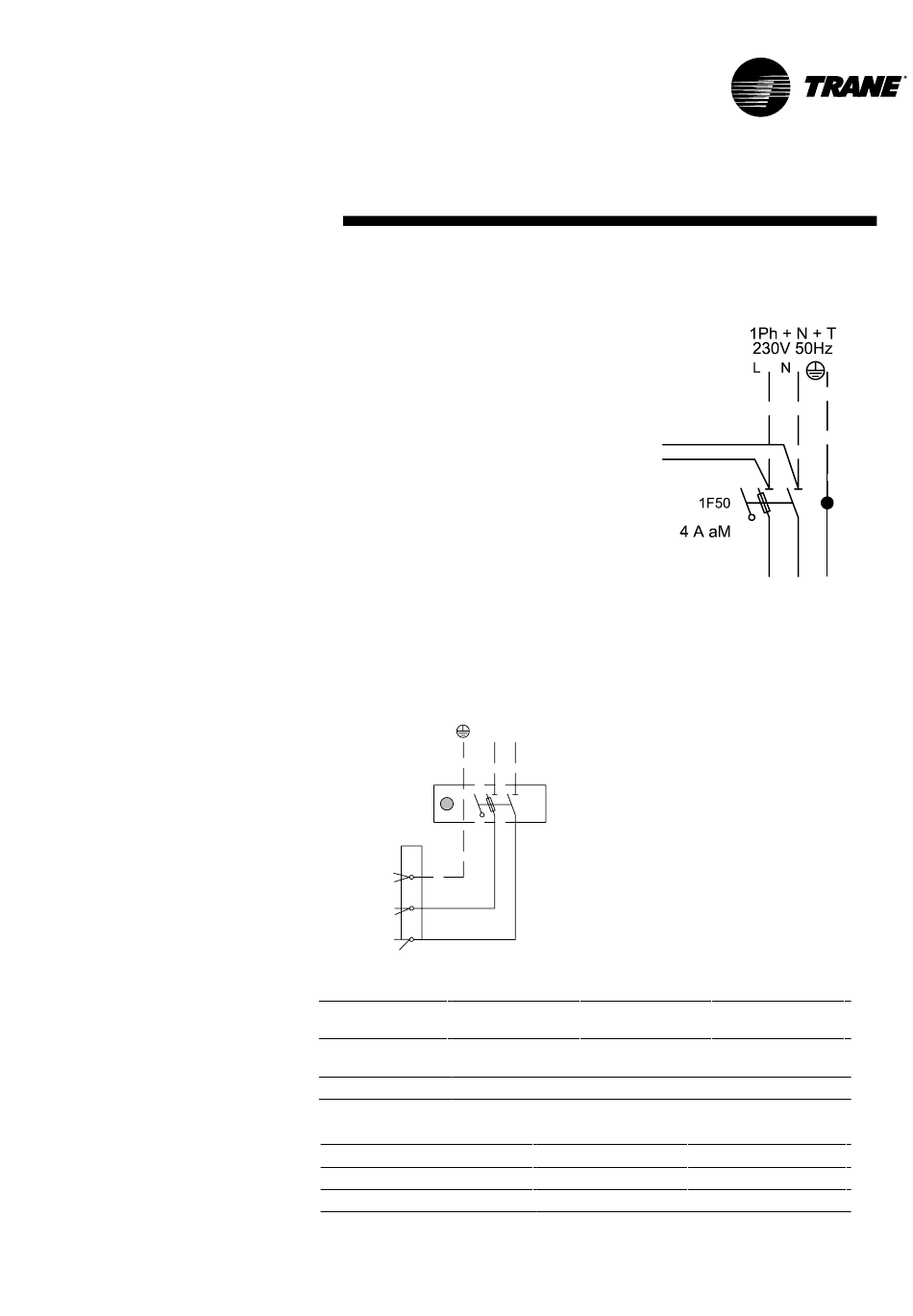

Figure 30 - Unités à régulation tout ou rien
230V 50Hz
1Ph + N + T
L
7
X
PE
L
BK-1A
N
BU-2A
Tableau 13 - Calibre de fusible (A) - FCD/FED
Sans résistance
électrique
Régulation tout ou
rien
Régulation ZN
Tableau 14 - Préconisations des sections de câbles (mm²)
FCD-FED sans résistance électrique
FCD-FED avec résistance électrique
Figure 31 - Unités à régulation à
modulation/communication, avec/sans
résistance électrique
7 = Interrupteur-sectionneur à fusible
(option)
- - - - Câblage client
Section de câble préconisée :
3 x 1,5 mm² et plus, selon la
puissance de la résistance
électrique.
N
1F50
1F50
Avec résistance
électrique < 2 kW
4
16
4
10
Minimum
1,5
2,5
Avec résistance
électrique > 2 kW
25
25
Maximum
2,5
6
39
