Installation mécanique
Instructions relatives au levage et
au déplacement
Trane recommande de suivre la méthode de levage
suivante pour le kit d'adaptation de l'AFD :
• Le kit est livré sur palette.
• La capacité de levage minimale des équipements
utilisés doit dépasser le poids du kit indiqué sur
le bordereau d'expédition.
• ATTENTION ! Levez et manipulez l'unité avec
précaution. Évitez les chocs lors des manipulations.
• Chaque entraînement dispose d'anneaux de levage.
Utilisez ces anneaux pour lever le kit AFD comme
indiqué sur le schéma ci-dessous.

Dimensions et poids au levage

Tableau 7 - Dimensions et poids du matériel livré
Modèle de l'unité
RTAD RTAC
85
100
115 120
130
125 140
145 155
150 170
175
165 185
180 200
Les dimensions extérieures du kit sont :
Hauteur = 1 385 mm
Largeur = 1 137,5 mm
Profondeur = 500 mm
10

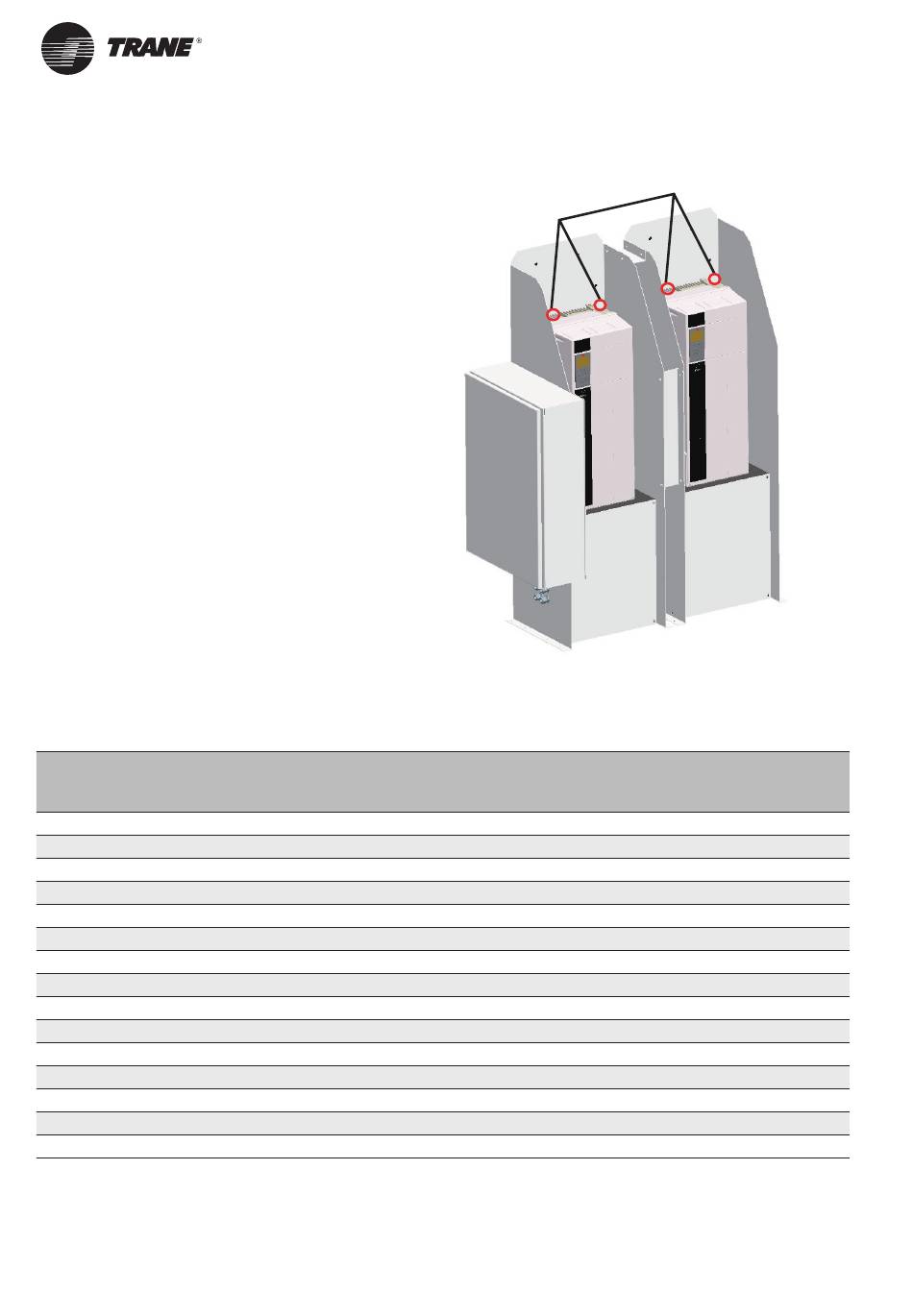

Figure 6 - Levage du kit AFD
RTWD RTWB
60 207
70 208
80
90 210
100 211
110 212
120 214
130
140 216
160 217
180 218
200 220
220 222
250 224
Poids du kit (kg)
AFD + câblage +
panneau accessoires
216 200
216 210
216 210
216 215
236 220
256 225
256 230
256 235
256 240
256 245
253 250
250 255
253 260
250 265
250 270
Poids total
(kg)
416
426
426
431
456
481
486
491
496
501
503
505
513
515
520
