Câblage
Chaque kit électrique est fourni avec le câblage
d'alimentation nécessaire à son raccordement à l'unité.
Pour chaque circuit, 10 m de câble d'alimentation
standard et 10 m de câble d'alimentation blindé
sont fournis.

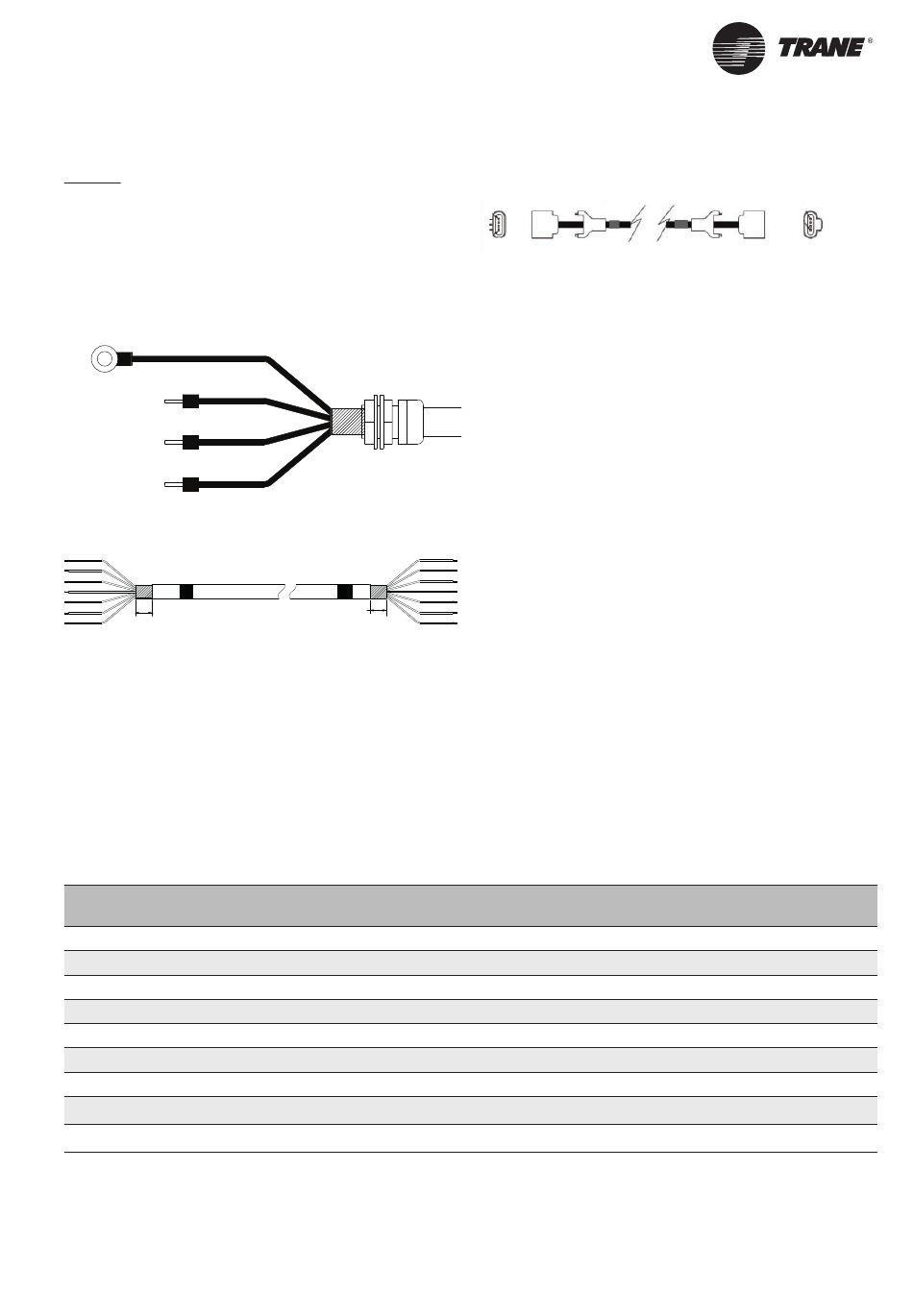

Figure 3 - Câblage d'alimentation standard et blindé
J/V
GRIS
MARRON
NOIR
Figure 4 - Câblage de commande
15,00
Liste de pièces préconisées
Tableau 6 - Liste des pièces préconisées
Numéro
de pièce
BRD02102
BRD04879
BRD04876
MOD0209E
BRD04875
BRD04873
SEN02133
TRD0025E
BRD04877
SRV-SVX007B-FR
15,00
Description
Module d'alimentation électrique
Module de sortie à 4 relais
Module de sortie à triac double
Module carte de communication
Double entrée/sortie analogique
Double entrée basse tension
Capteur de température
Transducteur de pression
Carte de démarrage
Figure 5 - Câblage de bus
Matériel supplémentaire
Le matériel suivant ne fait pas partie du kit de Trane et
doit être fourni localement :
− Chemin de câbles
− Accessoires de montage pour le tableau de l'AFD
Outillage
− Coupe-câbles pour câbles à grande section
− Pince à sertir pour raccorder les cosses au
câblage d'alimentation
− Une perceuse ou une poinçonneuse pour
adapter les perçages des presse-étoupes dans
la boîte à bornes du compresseur
− 2 clés à pipe pour serrer les presse-étoupes
− Cosses femelles (faston) pour le raccordement
de la carte de commande
− Une meuleuse pour enlever la peinture de
la boîte à bornes
− Convertisseur Rover (RS485). Position du
commutateur = semi-duplex (2 fi ls) sans écho
S1 : MARCHE
S2 : ARRÊT
S3 : ARRÊT
S4 : ARRÊT
Branchement de la carte de commande de l'AFD (8A5-1)
au convertisseur Rover : J2-3 à la borne 2 / J2-4 à la
borne 1
Élément
RTAC/RTWD
8A1-1
8A2-1
8A4-C*
8A5-1
8A6-1
8A7-1
8B1-C*
8B3-C*
8A3-C*
Liste des pièces
RTAD/RTWB
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
9
