Fonctionnement du refroidisseur avec entraînement à fréquence variable
Ajouter un entraînement à fréquence variable (AFD)
peut modifi er les paramètres de fonctionnement du
refroidisseur. Les informations disponibles dans les
guides d'utilisation d'entretien originaux sont toujours
valables. Le présent document doit être considéré
comme ajout à la documentation originale de l'unité.
Tableau 10 - références du document d'origine
RTAC
RTAD
RTWD
RTWB
Diagramme caractéristique du
refroidisseur
Les diagrammes caractéristiques du refroidisseur ne
changent pas lorsque vous utilisez un entraînement
à fréquence variable. Toutefois, il est recommandé de
choisir le kit qui convient le mieux à la température
ambiante maximale dans vos locaux (voir tableau 1).
Installation spécifi que
Raccordement du neutre
ATTENTION ! Les unités ne doivent pas être reliées
au câblage neutre de l'installation. Les unités sont
compatibles avec les régimes de neutre suivants :
TNS
Acceptation
• La première lettre indique le type de raccordement
du neutre
T : raccordement direct à la terre
I : isolé de la terre
• La deuxième lettre indique le raccordement de
la masse
T : raccordement à la terre
N : raccordement au neutre
Récupération de chaleur totale et module hydraulique
du RTAD
Tableau 11 - Matériel supplémentaire fourni par les
bureaux locaux de Trane
Référence
K22-1 & K22-2
Câble de 1 mm²
et accessoires
SRV-SVX007B-FR
Manuel de Manuel d'entretien
l'utilisateur
SVU01B SVX02G
SVU02F SVX01F
SVU05A SVX14F
SVU02A SVN01B
IT TNC
Spécial Spécial
Description N° de
référence
Relai SKR RLY0129E
115-110V AV
Châssis pour relais BAS0018E
Tableau 12 - Raccordement sur chaque circuit
Bobine
Relai 1
(contact
NO)
Relai 2
(contact
NO)

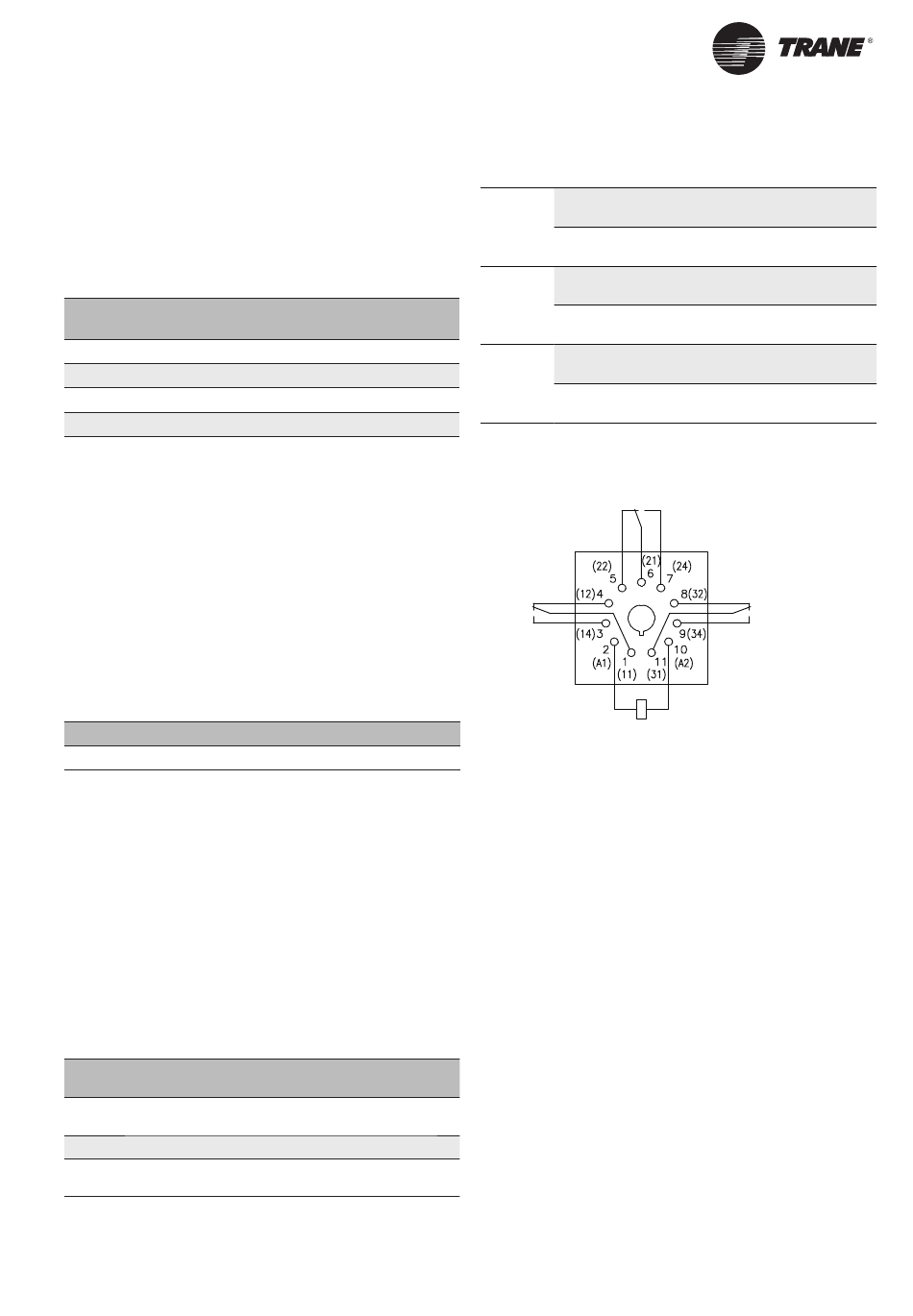

Figure 27 - Nouveau branchement des relais
Relais 1
TT
Acceptation
Compteur électrique RTWD
La fonction compteur électrique est désactivée avec
l'AFD.
Qté
2
2
Borne A1 du K22-1 reliée à la borne X2-20
(bornier)
Borne A2 du K22-1 reliée à la borne X2-2
(bornier)
Borne 11 du K22-1 reliée à la borne X2-1
(bornier)
Borne 14 du K22-1 reliée à la borne X2-25
(bornier)
Borne 21 du K22-1 reliée à la borne X2-30
(bornier)
Borne 24 du K22-1 reliée à la borne 1D1 du
module A71, J5
Relais 2
K22-1
Relais 3
23
