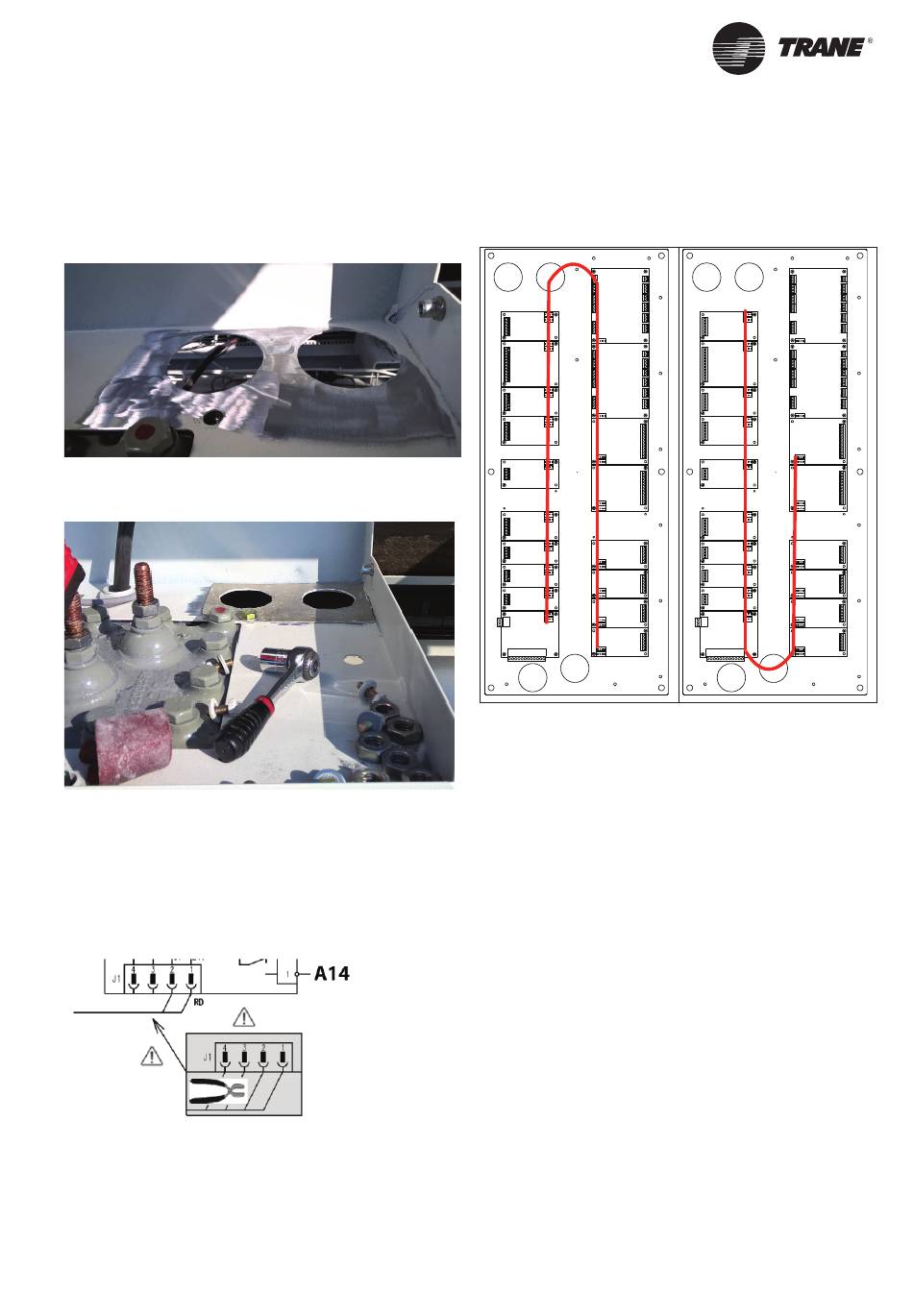

Figure 15 - Installation du presse-étoupe CEM dans la
boîte à bornes du compresseur
Étape 1 : Dans la boîte à bornes, enlevez la peinture
autour des perçages.
Étape 2 : Placez le panneau adaptateur fourni dans le
kit et percez-le au diamètre approprié (en fonction des
dimensions des presse-étoupes).
Raccordement de la carte de commande (refroidisseur
RTAC et RTWD uniquement)
RTAC
Vous devez couper la partie « COM » du tableau de
commande A14-1 et A14-2, comme indiqué dans le
dessin ci-dessous et sur le schéma de câblage 23113532.
Figure 16 - Adaptation de la carte de démarrage
Les cartes de commande A14-1 et A14-2 doivent ainsi
être à l'extrémité du raccordement de bus en guirlande,
comme illustré dans le schéma ci-dessous.
SRV-SVX007B-FR
Figure 17 - Nouvelle confi guration du raccordement de
bus dans le tableau de commande du RTAC
Câblage actuel
A14-1
A5-3
A4-3
A14-2
A5-2
A7-2
A4-1
A9
A4-2
A2-1
A6-3
A7-1
A6-2
A8-1
A6-1
A8-2
A10
A8-3
Tous les branchements de J3 sur les cartes A14-1 et
A14-2 doivent être déplacés sur une autre carte ( A10)
afi n d'assurer la continuité de l'alimentation et des
communications.
A14-1 et A14-2 sont des cartes de démarrage.
De nouvelles cartes sont disponibles dans le tableau de
commande du kit AFD. Les cartes disponibles dans le
tableau électrique original ne sont plus utilisées.
RTWD
Vous devez couper la partie « COM » du tableau de
commande 1A3 et 1A4, comme indiqué dans le dessin
ci-dessous et sur le schéma de câblage 23113531.
Les cartes 1A3 et 1A4 doivent ainsi être à l'extrémité du
raccordement de bus en guirlande, comme illustré dans
le schéma ci-dessous.
Câblage modifi é
A14-1
A5-3
A4-3
A14-2
A5-2
A7-2
A4-1
A9
A4-2
A2-1
A6-3
A7-1
A6-2
A8-1
A6-1
A8-2
A10
A8-3
