Fonctionnement
Fonctionnement avec un thermostat
conventionnel
Le module ReliaTel dispose de connexions pour
thermostat conventionnel et pour module de sonde
d'ambiance (ZSM). En cas d'utilisation d'un thermostat
conventionnel, le fonctionnement de l'équipement est le
suivant :
•
Fonction de modération du soufflage d'air non
disponible. Lorsque de l'air extérieur est amené dans
l'équipement, la température de soufflage peut être
froide en l'absence de chauffage.
•
Régulation à action proportionnelle et intégrale (PI)
non disponible.
•
Diagnostics du capteur de zone disponibles
uniquement sur le module RTRM, aux bornes J6, et
non au niveau du capteur de zone du lieu.
•
Fonction de reprise intelligente non disponible. Si
un défaut apparaît dans le dispositif qui commande
l'unité, celle-ci arrête de fonctionner.
•
Fonction de récupération intelligente et de
déclenchement intelligent de la pompe à chaleur non
disponible. Le fonctionnement de la pompe à chaleur
est sensiblement plus coûteux, sauf si le régulateur
générique utilisé peut assurer des fonctions
similaires.
•
Fonctions de détection à distance non disponibles
sur la plupart des thermostats mécaniques.
•
Fonctions de moyenne de température ambiante
non disponibles sur la plupart des thermostats
mécaniques.
•
Débit d'air variable 27½ à 50 – Bornes d'entrée du
thermostat conventionnel non actives.
•
Fonctions intégrées de mode Nuit et de mode
Inoccupé fonctionnant différemment avec un
thermostat mécanique conventionnel.
•
Algorithme intégré de réinitialisation automatique
de la température de soufflage lorsque le mode
Économie n'est pas disponible.
Le bornier permettant le branchement des fils
du thermostat se trouve sur le module RTRM du
compartiment de contrôle.
Lorsque l'unité est commandée par un thermostat
conventionnel ou actionnée par une entrée binaire,
la fonction de point de consigne de l'économiseur –
relative aux points de consigne de refroidissement et
de chauffage –, n'est pas conservée. La régulation de
l'économiseur est contrôlée uniquement par le signal
provenant du thermostat ; cependant, le contrôle de
la température de l'air mélangé (11,5 °C ± 1,5 °C) est
assuré en mode Économiseur. La fonction d'activation/
désactivation de l'économiseur reste définie par le cap-
teur d'air extérieur par l'intermédiaire du module RTRM.
Avec un thermostat à un étage, seul l'économiseur
(si activé) ou le compresseur (lorsque l'économiseur
est désactivé) fonctionnera lors de la demande de
refroidissement. Il convient d'utiliser un thermostat à
deux étages pour faire fonctionner en même temps
l'économiseur et le compresseur.
Lorsque l'économiseur est alimenté, un appel Y1 pour
le refroidissement étage 1 déclenche le fonctionnement
de l'économiseur. Le registre se réglera entre la position
minimum et 100 % pour maintenir la température de
l'air mélangé à 11,5 °C ± 1,5 °C. À 10 °C, le registre
se trouvera dans la position minimum. Lorsque
40
l'économiseur est alimenté, un appel Y2 pour le
refroidissement étage 2 déclenche le fonctionnement du
compresseur 1 le cas échéant. Lorsque l'économiseur
n'est pas alimenté, l'étage 1 (Y1) déclenche le
fonctionnement du compresseur 1. Si l'unité comprend
deux compresseurs, un appel pour le refroidissement
étage 2 (Y2) déclenche le fonctionnement du
compresseur 2. Avec l'utilisation d'un thermostat
conventionnel ou du signal d'une entrée binaire, la
régulation ReliaTel autorise uniquement deux étages de
refroidissement.

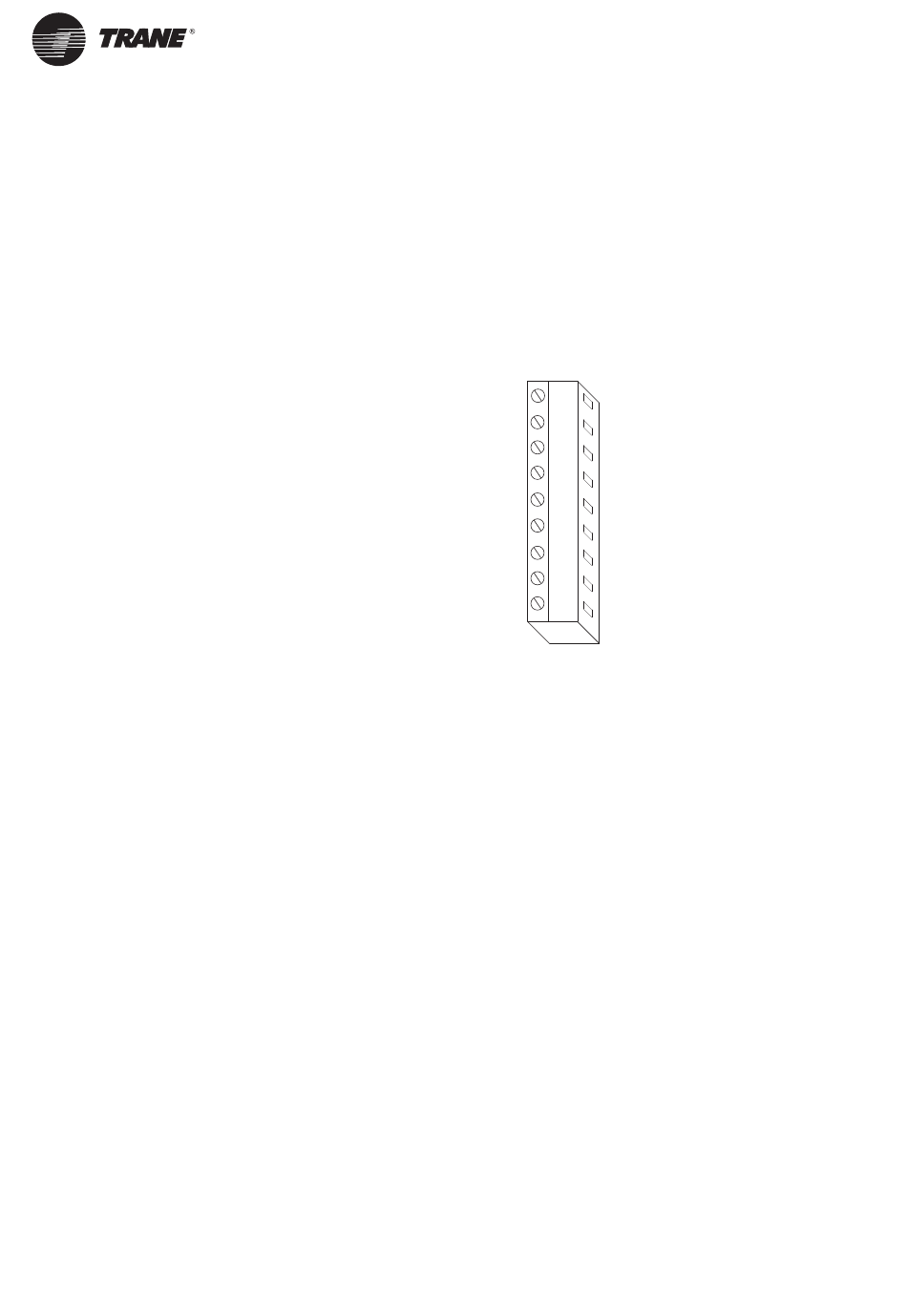

Figure 30 - Bornier
COM
T
X2
Y2
W2
G
W1/0
Y1
R
Il peut arriver que les clients veuillent installer
un thermostat conventionnel au lieu d'une sonde
d'ambiance. Parfois, cela peut être une préférence pour
un modèle particulier ; dans d'autres cas, une réticence
à adopter une technologie nouvelle qui ne serait pas
appréhendée aussi facilement que les thermostats
conventionnels. De plus, les contrôleurs de bâtiments
non-Trane disposent en général d'une interface avec
les équipements HVAC conçue pour les thermostats
conventionnels. Les unités faisant appel à ce type de
contrôleurs doivent disposer d'entrées dédiées aux
thermostats conventionnels.
Les signaux envoyés par un thermostat conventionnel
représentent des appels directs aux fonctions de l'unité.
Dans les applications les plus simples, les contacts du
thermostat commandent directement les contacteurs
ou les dispositifs de commutation de charge. Cette
fonction fournit des entrées aux signaux du thermostat
et un traitement visant à optimiser la fiabilité et les
performances du système. Les fonctions d'optimisation
de la fiabilité et de protection du compresseur (HPC,
LPC, minuteries On/Off mini., etc.). Ces fonctions sont
disponibles de la même manière pour les sondes
d'ambiance et les thermostats conventionnels.
Une logique permet aussi de commander les fonctions
appropriées de l'unité si les signaux transmis par le
thermostat sont erronés. Les appels simultanés de
chauffage et de refroidissement ne seront pas pris en
compte ; les ventilateurs seront déclenchés lors de
l'appel de chauffage ou de refroidissement, même
si aucun signal demandant le déclenchement des
ventilateurs n'a été détecté.
Si le thermostat passe rapidement d'un appel de
chauffage à un appel de refroidissement, et vice-versa,
un délai de cinq minutes s'écoule avant le changement
de mode.
RT-SVX20D-FR
