Contrôles
Potentiomètre à distance
Pour installer le potentiomètre à distance, coupez
le cavalier WL de la carte ECA de l'économiseur et
branchez les fils sur J11 et J12.
Remarque : Ce potentiomètre permet de régler la reprise
d'air neuf permanente de 0 à 50 %.
0 W correspond au registre d'air frais fermé.
270 W correspond au registre d'air frais ouvert à 50 %.

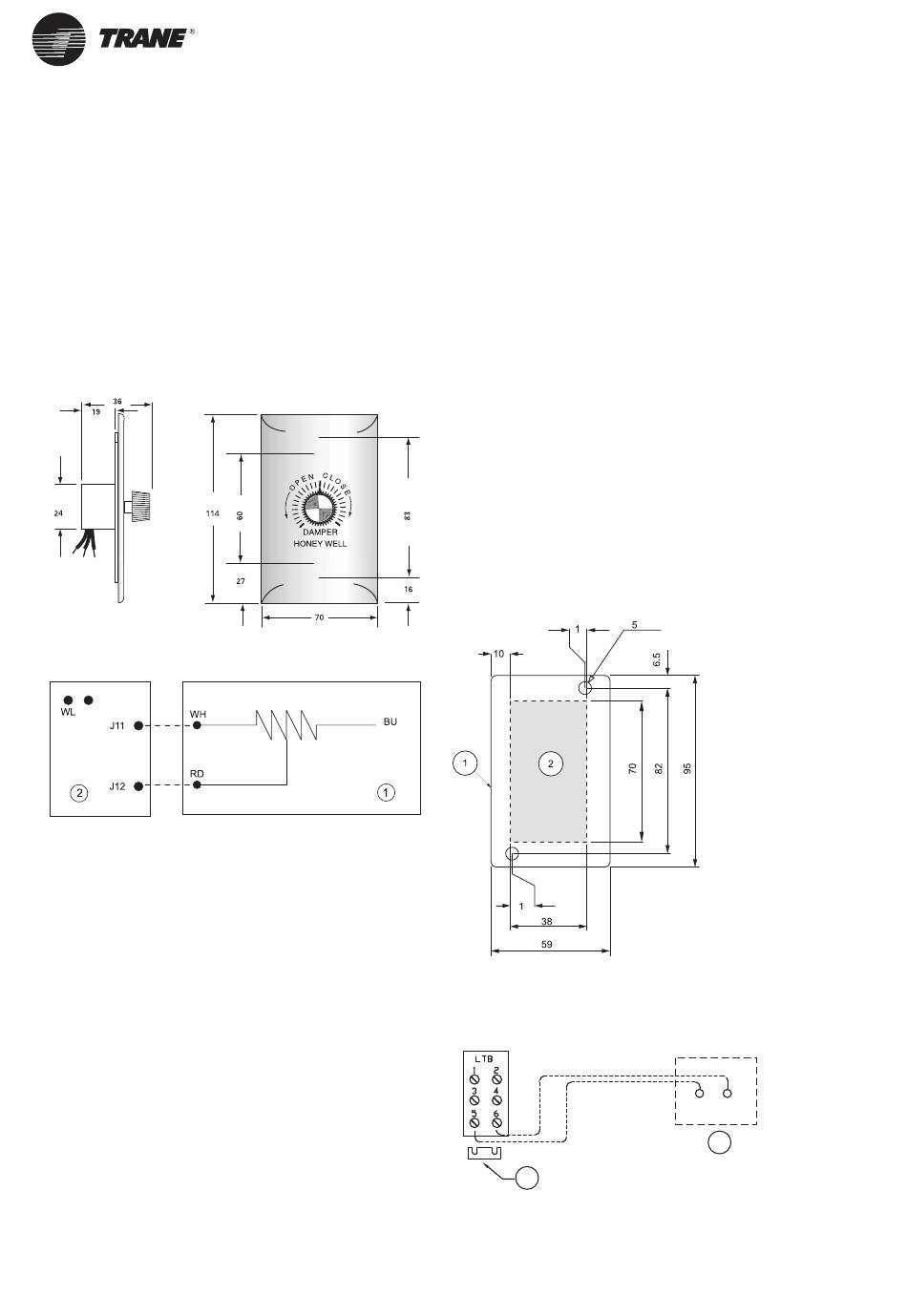

Figure 20 - Dimensions du potentiomètre à distance
Figure 21 - Raccordement du potentiomètre à distance
1 = Potentiomètre à distance
2 = Carte ECA
WH = Fil blanc
RD = Fil rouge
BU = Fil bleu
_____ Câblage en usine
------- Câblage sur site
34
Thermostat incendie
Le kit de thermostat incendie est composé de deux
capteurs : la sonde X13100040-01 est réglée en usine
pour une ouverture à 57 °C, la sonde X13100040-02 est
réglée pour une ouverture à 115 °C.
Les capteurs sont montés directement sur les conduites.
Il est recommandé de les installer à un emplacement
où ils sont susceptibles de répondre rapidement aux
variations de la température de l'air. Si cela n'est pas
possible, la sonde peut être installée sur un support
approprié de manière à ce que l'air passe dans le
dispositif. La sonde X13100040-01 doit être montée dans
la gaine de reprise d'air ; la sonde X13100040-02 doit
être montée dans la gaine de soufflage d'air.
Remarque : Les protections des éléments ne doivent en
aucun cas entrer en contact avec les parties internes. Ne
placez pas le capteur dans un endroit où la circulation
d'air est restreinte par des chicanes.
Découpez à l'emplacement sélectionné pour dégager
la protection de l'élément et percez des trous destinés
aux vis de montage, comme indiqué à la figure 22.
Raccordez les câbles comme indiqué à la figure 23.
Figure 22 - Montage du thermostat incendie sur la gaine
1 = Thermostat incendie
2 = Orifice dans la gaine
Figure 23 - Raccordement du thermostat incendie à la carte TCI
2
1 = Dispositif d'arrêt d'urgence fourni sur site
2 = Retirez le cavalier fourni en usine
1
RT-SVX20D-FR
