Tuyauterie d'évacuation des condensats
Un raccord d'évacuation des condensats de 3/4" muni
d'un siphon-P est fourni. Respectez les normes locales
et les pratiques habituelles de raccordement des gaines
lors de la composition de la ligne d'évacuation. Installez
un siphon et remplissez-le d'eau avant de démarrer
l'unité. Dirigez la ligne vers le bas, en l'éloignant de
l'unité et en évitant de former des parcours longs et
horizontaux. Reportez-vous à la figure 11.
Le dispositif d'évacuation des condensats est réversible
afin de permettre l'installation d'un robinet de purge
d'un côté ou de l'autre de l'unité.

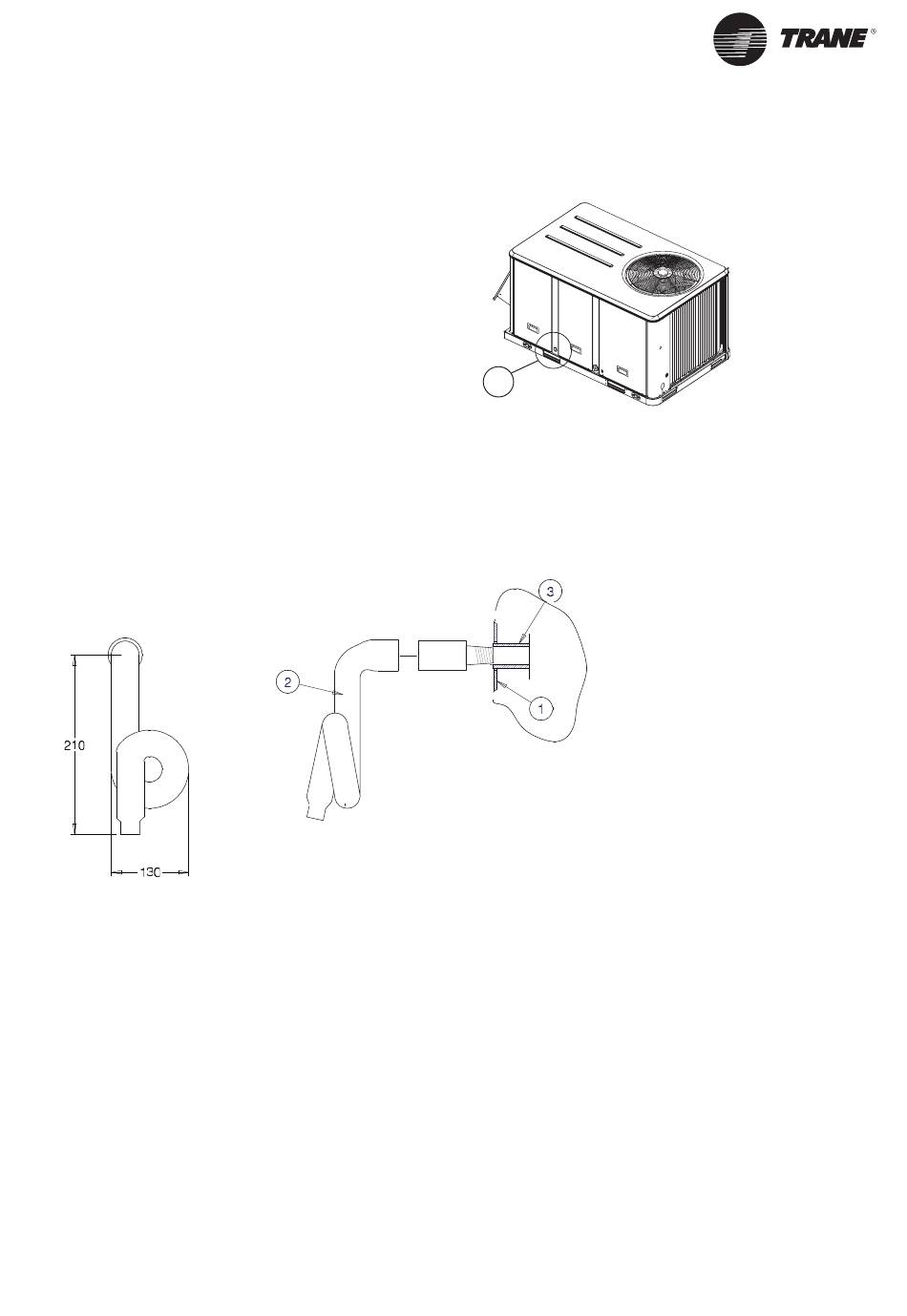

Figure 11 - Emplacement de la ligne d'évacuation des condensats
1 = Boîtier du coffret
2 = Pression atmosphérique
3 = Vidange statique
RT-SVX20D-FR
Figure 10 - Emplacement de l'évacuation des condensats
1
1 = Emplacement principal d'évacuation des condensats
Installation
11
