Installation
Raccordements supplémentaires

Sectionneurs secteur

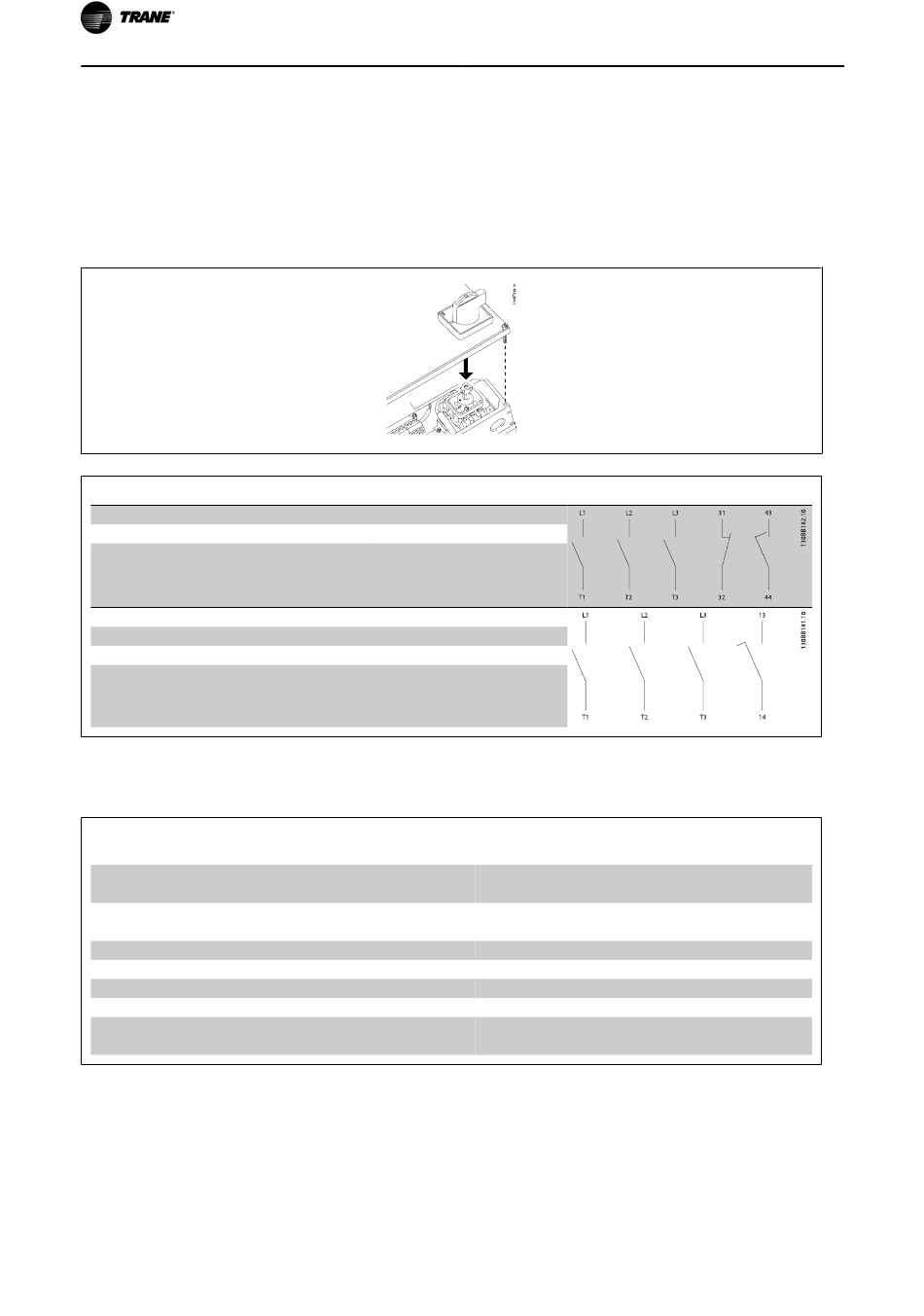

Assemblage de la protection IP55/NEMA Type 12 (protection A5) sur le sectionneur secteur
L'interrupteur de secteur est placé sur le côté gauche des châssis de taille B1, B2, C1 et C2. Sur les châssis A5,
il se trouve à droite.
Châssis de taille :
A5
B1
B2
C1 37 kW
C1 45-55 kW
C2 75 kW
C2 90 kW
Sectionneurs secteur - châssis de taille D, E et F
Châssis de
taille
P110-P132 380-480 V et P110-P160 525-690
D1/D3
P160-P250 380-480 V et P200-P400 525-690
D2/D4
E1/E2 P315 380-480 V et P450-P630 525-690 V
E1/E2
F3 P500 380-480 V et P710-P800 525-690 V
F3 P560-P710 380-480 V et P900 525-690 V
P800-P1M0 380-480 V et P1M0-P1M4
F4
102
Type :
Kraus&Naimer KG20A T303
Kraus&Naimer KG64 T303
Kraus&Naimer KG64 T303
Kraus&Naimer KG100 T303
Kraus&Naimer KG105 T303
Kraus&Naimer KG160 T303
Kraus&Naimer KG250 T303
Puissance et tension
V
V
P355-P450 380-480 V
525-690 V
Connexions des bornes :
Type
ABB OETL-NF200A ou OT200U12-91
ABB OETL-NF400A ou OT400U12-91
ABB OETL-NF600A
ABB OETL-NF800A
Merlin Gerin NPJF36000S12AAYP
Merlin Gerin NRK36000S20AAYP
Merlin Gerin NRK36000S20AAYP
