Présentation du TR200

Structures de commande

Principe de contrôle

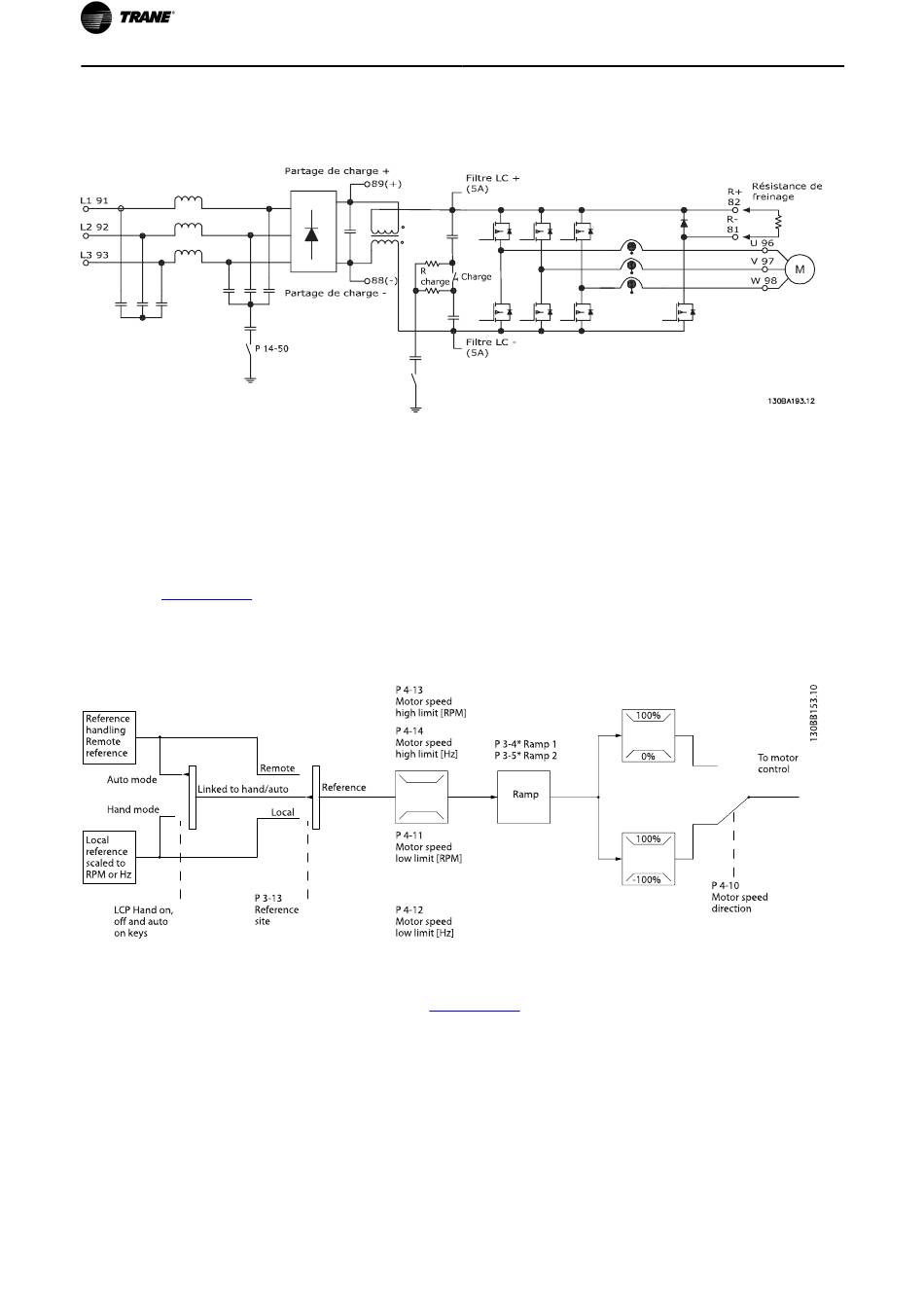

Illustration 2. 8: Structures de commande
Le variateur de fréquence est un appareil haute performance destiné aux applications exigeantes. Il peut gérer
divers types de principe de fonctionnement de moteur, tels que le mode spécial U/f, VVCplus ou le vecteur de
flux. Le variateur peut prendre en charge des moteurs asynchrones normaux à cage.
Le comportement relatif aux courts-circuits sur ce FC dépend des trois transducteurs de courant dans les phases
moteur.
Au par.1-00
Mode
Config., il est possible de choisir si
l'on veut utiliser la boucle ouverte ou fermée.

Structure de commande en boucle ouverte

Illustration 2. 9: Structure en boucle ouverte
Dans la configuration illustrée ci-dessus, le par.1-00
résultante du système de gestion des références ou la référence locale est reçue et soumise à la limite de rampe
et de vitesse avant d'être transmise au contrôle du moteur.
La sortie du contrôle du moteur est alors limitée par la limite de fréquence maximale.
32
Mode Config.
est réglé sur Boucle ouverte [0]. La référence
Manuel de configuration du TR200
