Pour conserver l'isolation PELV, toutes les connexions réalisées sur les bornes de commande doivent être de
type PELV : la thermistance doit être à isolation renforcée.
1. Alimentation (SMPS), isolation du signal de U CC
incluse, indiquant la tension du circuit intermé-
diaire.
2. Pilotage des IGBT par transformateurs d'impul-
sions/coupleurs optoélectroniques.
3. Transducteurs de courant.
4. Coupleur optoélectronique, module de freinage.
5. Courant d'appel interne, RFI et circuits de mesure
de la température.
6. Relais personnalisés.
L'isolation galvanique fonctionnelle (a et b sur le schéma) est destinée à l'option de secours 24 V et à l'interface
du bus standard RS-485.
AVERTISSEMENT
Installation à haute altitude :
380-500 V, protection A, B et C : à des altitudes supérieures à 2000 m (6561 pi), merci de contacter Trane en ce qui
concerne la norme PELV.
380-500 V, protection D, E et F : à des altitudes supérieures à 2000 m (6561 pi), merci de contacter Trane en ce qui
concerne la norme PELV.
Courant de fuite à la terre
AVERTISSEMENT
Tout contact avec les parties électriques, même après la mise hors tension de l'appareil, peut causer des blessures
graves ou mortelles.
Veiller également à déconnecter d'autres entrées de tension, par exemple la répartition de charge (connexion de circuit
intermédiaire CC) et le raccordement du moteur en cas de sauvegarde cinétique.
Avant de toucher n'importe quelle partie électrique, patienter au moins le temps indiqué dans le chapitre
de sécurité
.
Ce laps de temps peut être raccourci si tel est indiqué sur la plaque signalétique de l'unité spécifique.
AVERTISSEMENT
Courant de fuite
Le courant de fuite à la terre du variateur de fréquence dépasse 3,5 mA. Afin de s'assurer que le câble de prise de terre
a une bonne connexion mécanique à la mise à la terre (borne 95), la section du câble doit être d'au moins 10 mm 2 ou
être composée de 2 câbles de terre nominaux terminés séparément.
Relais de protection différentielle
Ce produit peut causer un cc dans le conducteur de protection. Si un appareil à courant résiduel (RCD) est utilisé comme
protection, en cas de contact direct ou indirect, seul un différentiel de type B sera autorisé du côté alimentation de ce
produit. Dans le cas contraire, une autre mesure de protection doit être utilisée, telle qu'une séparation de l'environ-
nement à l'aide d'une isolation double ou renforcée, ou bien une isolation du système d'alimentation grâce à un trans-
formateur. Voir également la Note applicative du différentiel, MN.90.GX.02.
La protection du variateur de fréquence par mise à la terre et l'utilisation du différentiel doivent toujours se conformer
aux règlements nationaux et locaux.
Manuel de configuration du TR200
Présentation du TR200

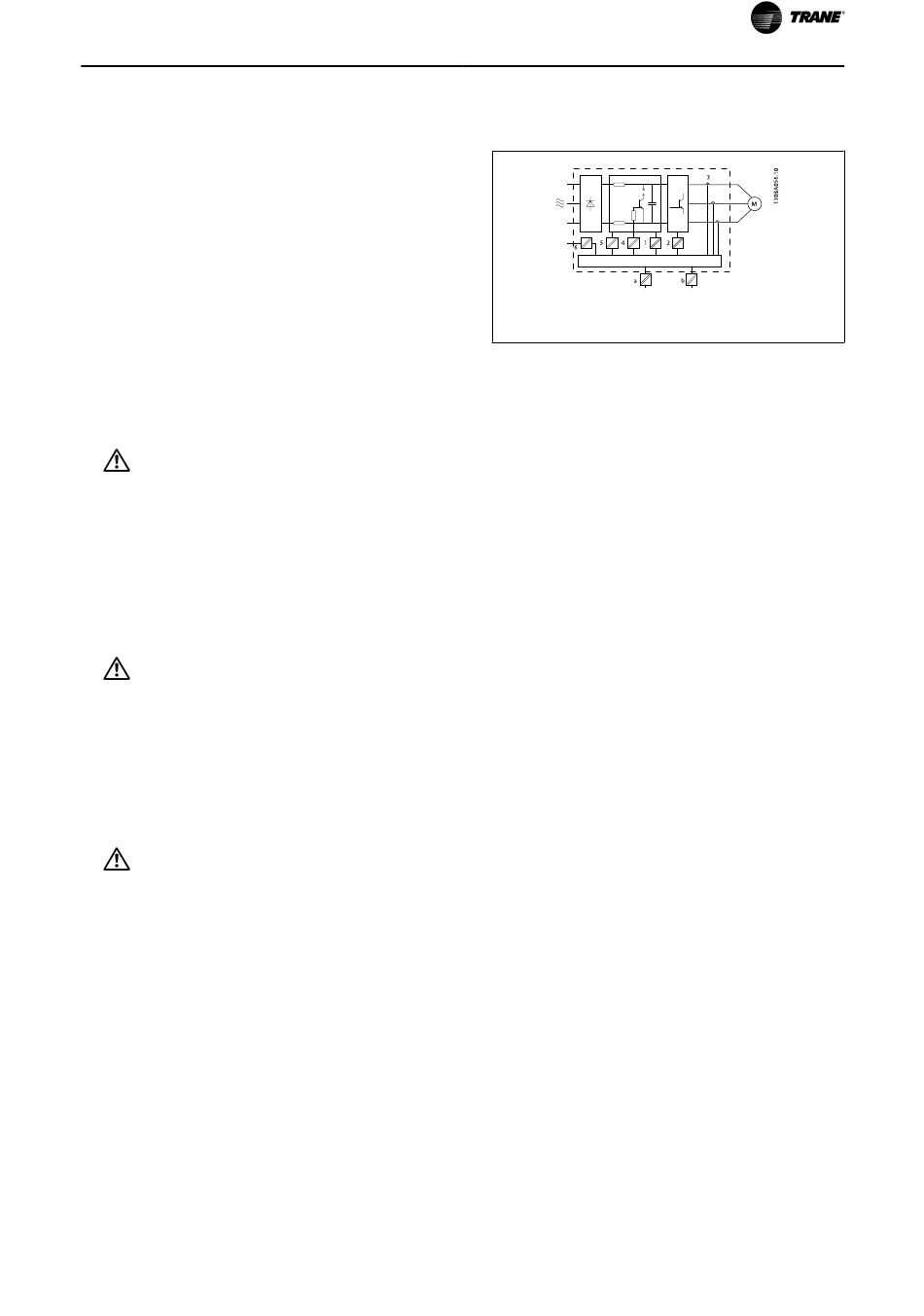

Illustration 2. 10: Isolation galvanique
