Présentation du TR200

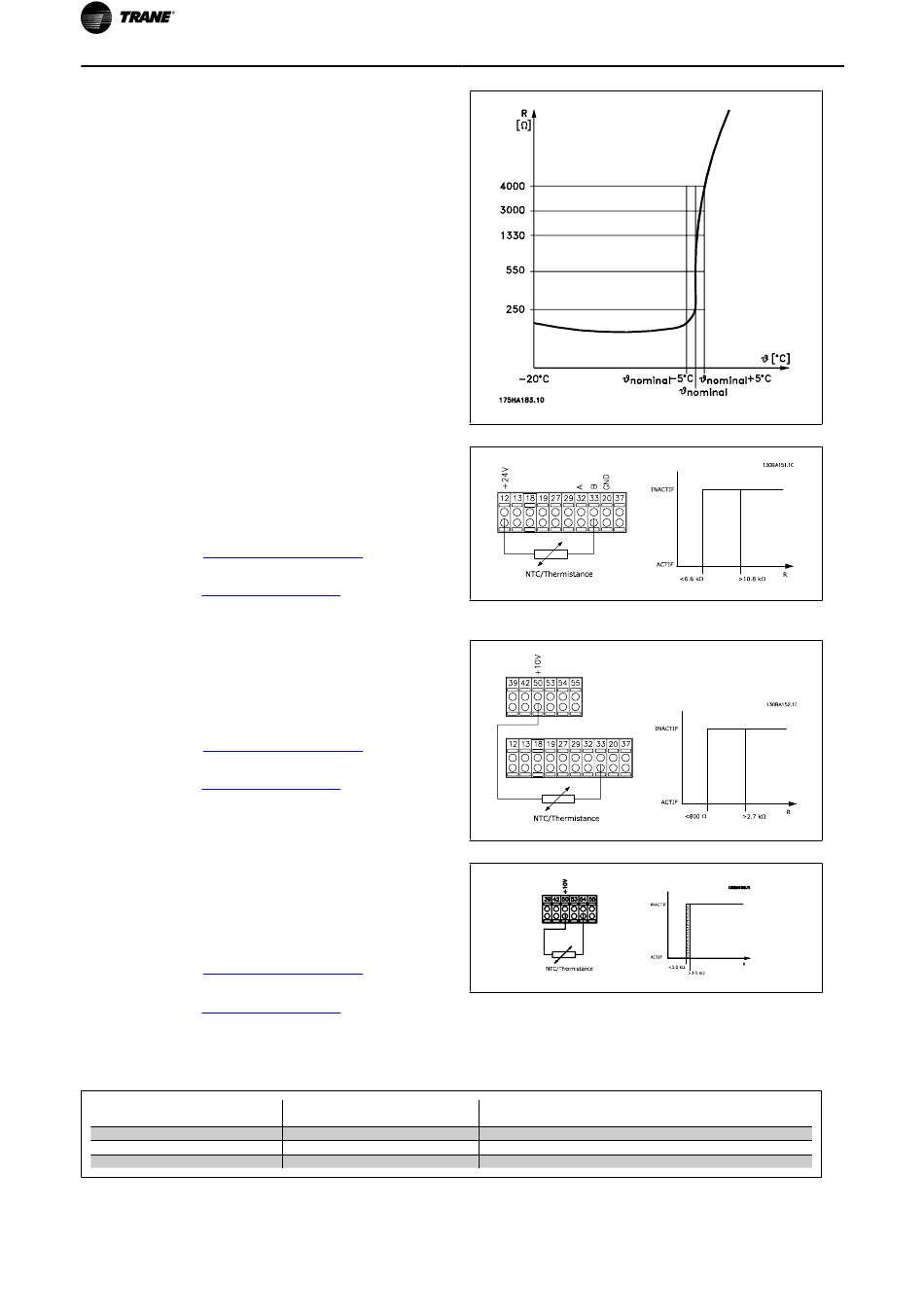

La valeur de déclenchement de la thermistance est
supérieure à 3 kΩ.
Intégrer une thermistance (capteur PTC) dans le mo-
teur pour une protection des bobines.
La protection du moteur peut être améliorée en utili-
sant un éventail de techniques : capteur PTC dans les
bobines du moteur ; thermocontact mécanique (type
Klixon) ou relais thermique électronique (ETR).
Utilisation d'une entrée digitale et du 24 V comme
alimentation :
Exemple : le variateur de fréquence disjoncte lorsque
la température du moteur est trop élevée.
Configuration des paramètres :
Régler le par.1-90 Protect. thermique mot.
thermistance
[2]
Régler le par.1-93 Source thermistance
gitale 33 [6]
Utilisation d'une entrée digitale et du 10 V comme
alimentation :
Exemple : le variateur de fréquence disjoncte lorsque
la température du moteur est trop élevée.
Configuration des paramètres :
Régler le par.1-90 Protect. thermique mot.
thermistance
[2]
Régler le par.1-93 Source thermistance
gitale 33
[6]
Utilisation d'une entrée analogique et du 10 V comme
alimentation :
Exemple : le variateur de fréquence disjoncte lorsque
la température du moteur est trop élevée.
Configuration des paramètres :
Régler le par.1-90 Protect. thermique mot.
thermistance [2]
Régler le par.1-93 Source thermistance
gitale 54
[2]
Ne pas sélectionner de source de référence.
Entrée
digitale/analogique
Digitale
Digitale
Entrée
50
Arrêt
sur
Entrée di-
sur
sur Arrêt
Entrée di-
sur
Arrêt
sur
Entrée di-
sur
Tension d'alimentation
Volt
24 V
10 V
10 V
Seuil
Valeurs de déclenchement
< 6,6 kΩ - > 10,8 kΩ
< 800Ω - > 2,7 kΩ
< 3,0 kΩ - > 3,0 kΩ
