Exemples d'applications
Régler le contrôleur logique avancé au par.13-00 Mode contr. log avancé sur Actif.
L'ordre de démarrage/d'arrêt est appliqué sur la borne 18. Si le signal d'arrêt est appliqué, le variateur de fré-
quence décélère et passe en fonctionnement libre.

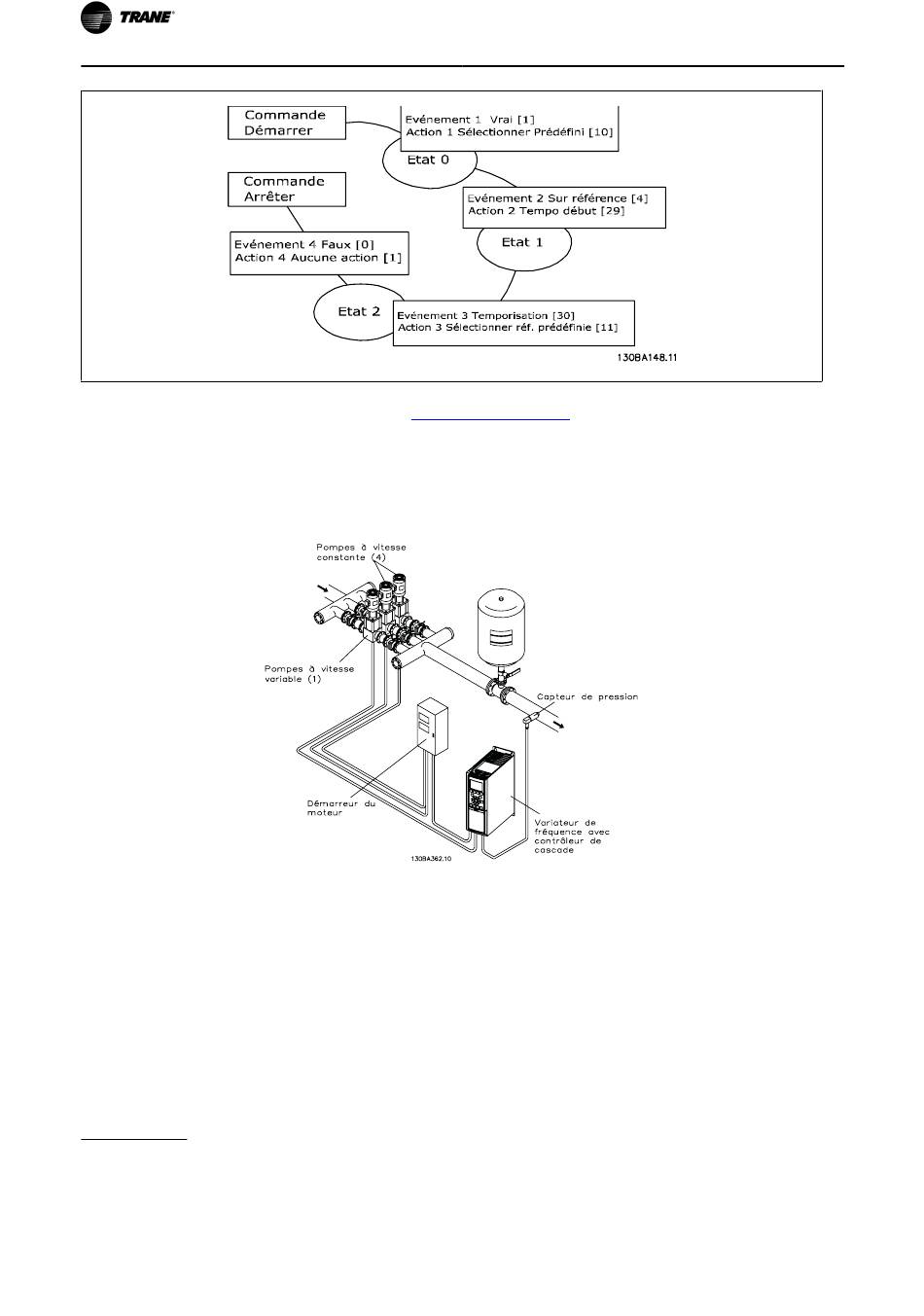

Contrôleur de cascade BASIC
Le contrôleur de cascade BASIC est utilisé pour les applications de pompage dans lesquelles une certaine pres-
sion ("hauteur") ou niveau doit être maintenu au-dessus d'une large plage dynamique. Faire fonctionner une
grosse pompe à vitesse variable sur une plage étendue n'est pas une solution idéale en raison de la faible
efficacité de la pompe et de la limite pratique du fonctionnement d'une pompe, soit environ 25 % de la vitesse
nominale à pleine charge.
Avec le contrôleur de cascade BASIC, un variateur de fréquence commande un moteur à vitesse variable en tant
que pompe à vitesse variable (principale) et permet le démarrage et l'arrêt de deux pompes à vitesse constante
supplémentaires. Le changement de vitesse de la pompe initiale fournit une commande de vitesse variable au
système. Cela favorise le maintien d'une pression constante tout en éliminant les oscillations de pression, per-
mettant ainsi une réduction de la fatigue du système et une exploitation plus constante.
Pomp.princ fixe
Les moteurs doivent avoir les mêmes dimensions. Le contrôleur de cascade BASIC permet au variateur de
fréquence de contrôler jusqu'à trois pompes de taille égale à l'aide de deux relais intégrés. Lorsque la pompe
