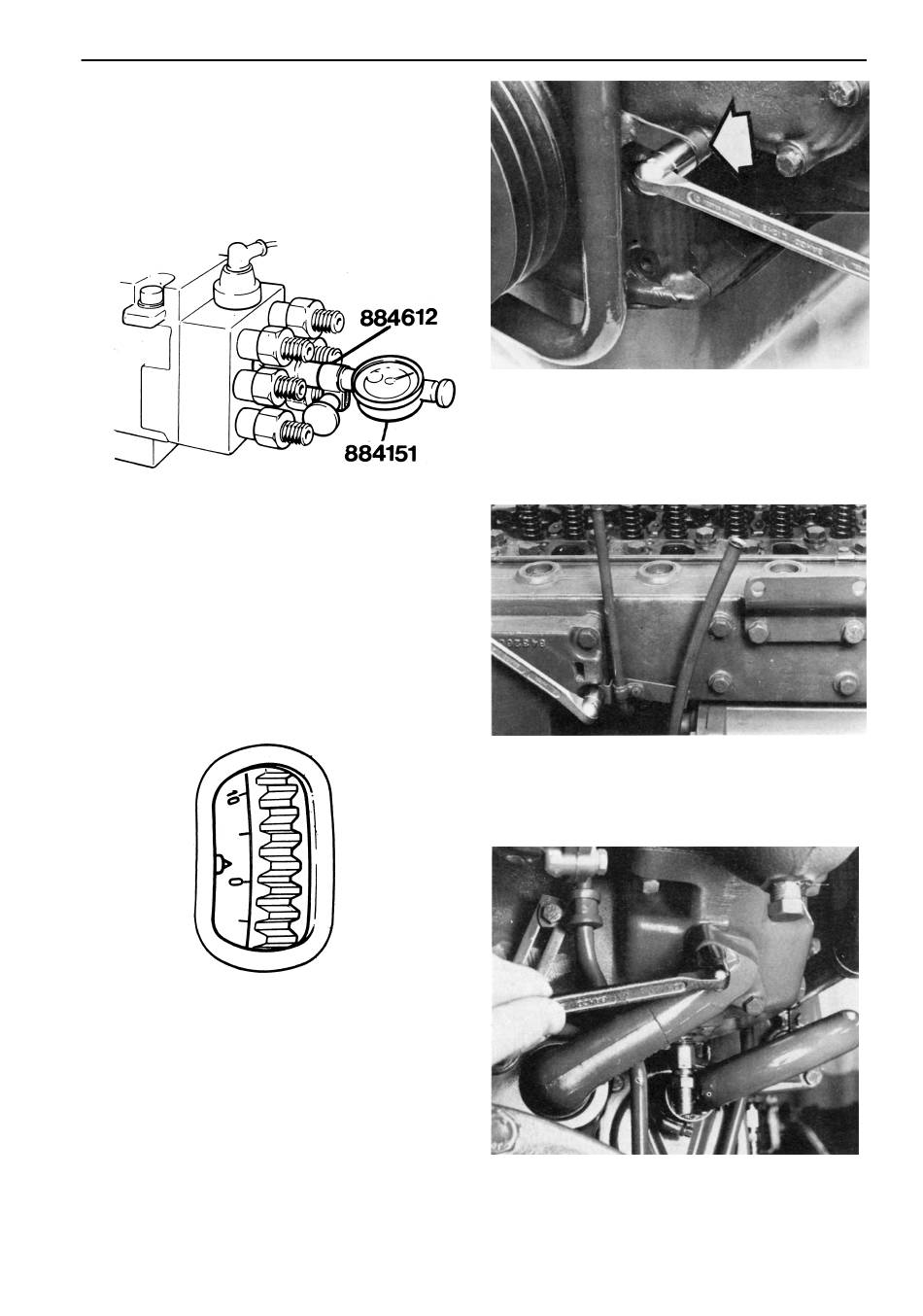

25. Reglage de l'angle d'injection
(Avec carter de soupape, conduits de pression et couvercle
du carter de volant enlevés).
A. Tourner le moteur dans son sens normal de rotation jus-
qu'à ce que les deux soupapes du cylindre No 6 « culbu-
tent ». Ramener ensuite le moteur (le tourner en sens
contraire à son sens normal de rotation) jusqu'à 30°
avant P.M.H.
Dévisser la vis centrale de la paroi arrière de la pompe
d'injection et monter l'outil 884612 et un indicateur à ca-
dran 884151. Mettre à zéro.
B. Faites tourner le moteur dans le sens de rotation jusqu'à
ce que les indicateurs affichent 1mm. Le gradient du vo-
lant moteur s'affichera : MD40 0-1°, TMD40 2-3°,
TAMD40 1–2° après le PMH. Si l'angle d'injection doit
être modifié : Faites tourner le moteur en arrière de 30°
avant le PMH. Si il y a un retard à l'injection, dévissez
les écrous de fixation de la pompe et faites tourner la
pompe dans le sens des aiguilles d'une montre (à partir
de l'avant). Si il y a une avance à l'injection, faites pivoter
la pompe dans le sens contraire des aiguilles d'une mon-
tre. Serrez la pompe et effectuez de nouveau une mesu-
re.
Plus d'informations sur : www.dbmoteurs.fr
Pieces externes
26. Monter le conduit entre le radiateur d'huile et le filtre à
eau de mer.
Les modèles récents de moteurs possèdent un sup-
port avec un collier afin de maintenir le conduit.
27. Monter le conduit pour la jauge d'huile et le conduit d'hui-
le. Monter le tuyau d'échappement. Monter le turbocom-
presseur (pas MD40).
28. Monter le conduit le liquide de refroidissement entre le
tuyau d'échappement et le bloc-cylindres. Monter les
conduits d'huile entre le turbocompresseur et le
bloc-cylindres (pas MD40).
