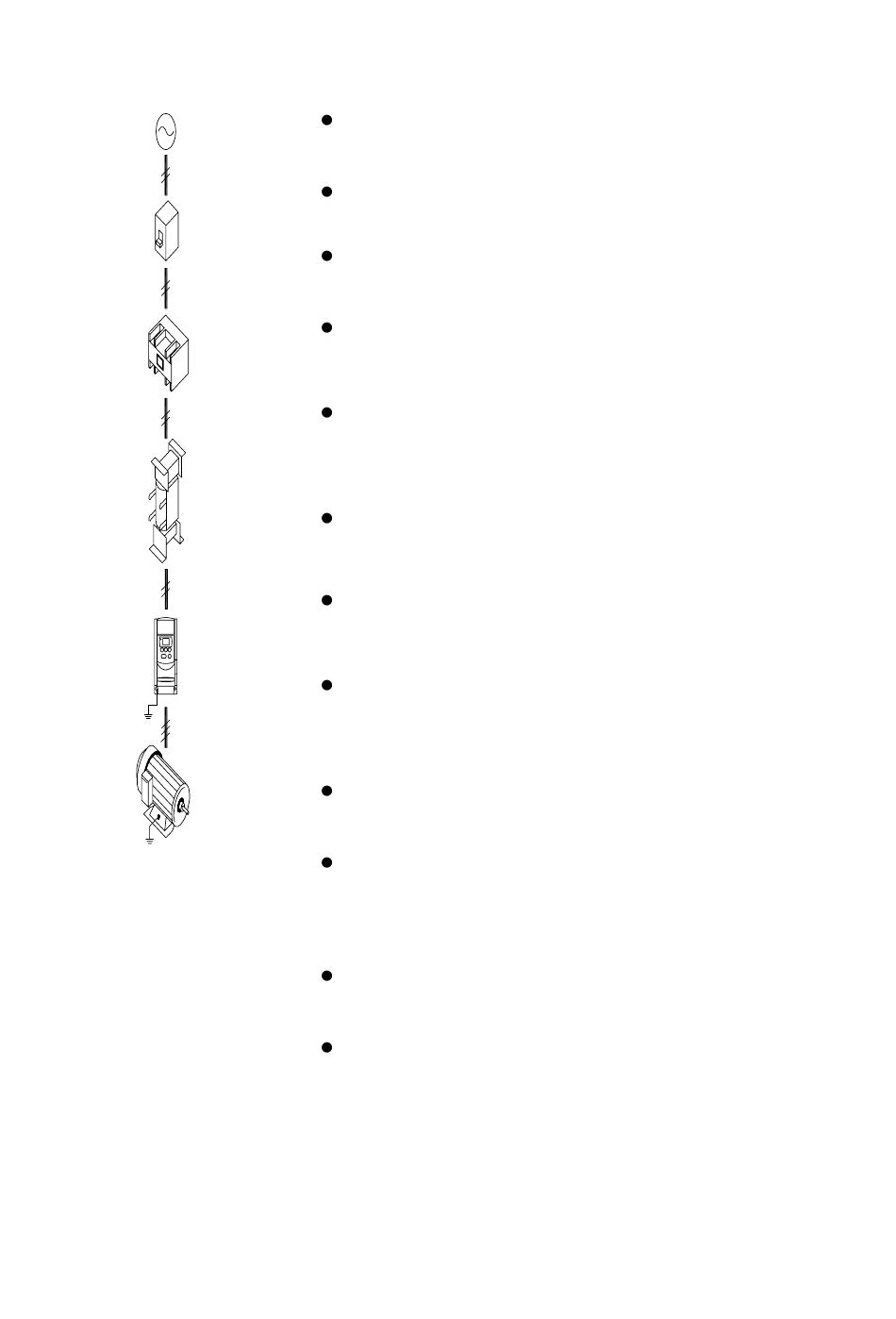

Applications et précautions relatives aux périphériques
Alimentation
Disjoncteur
boîtier moulé
ou interrupteur
de défaut de
mise à la terre
Contacteur
Bobine de
réactance AC
pour améliorer
le facteur de
puissance
Variateur VAT20
Mise à la terre
Moteur
Mise à la terre
Source d'alimentation électrique
Assurez-vous que la tension de la source d'alimentation
correspond à la tension nominale correcte afin de ne pas
endommager le variateur.
Installez un disjoncteur entre l'alimentation CA et le variateur.
Disjoncteur boîtier moulé
Utilisez un disjoncteur adapté à la tension et au courant nominal
du variateur pour le mettre sous tension ou hors tension et pour
servir de dispositif de protection.
Ne pas utiliser le disjoncteur pour arrêter ou mettre en marche le
variateur.
Disjoncteur de courant de fuite (différentiel)
Il est conseillé d'installer un disjoncteur de courant de fuite pour
éviter tout défaut causé par un courant de fuite et pour assurer
votre propre sécurité.
Contacteur
Le contacteur n'est pas obligatoire en mode de fonctionnement
normal. Vous devez par contre l'installer sur le primaire pour
utiliser les commandes externes, le redémarrage automatique
ou les commandes de freinage.
Ne pas utiliser le contacteur pour arrêter ou mettre en marche le
variateur.
Bobine de réactance CA
En présence d'une source d'alimentation de grande capacité
(plus de 600kVA), vous pouvez ajouter une réactance pour
améliorer le facteur de puissance.
Variateur
Les bornes d'entrée d'alimentation L1 et L2 ne sont pas
différentiées par ordre de phase. Elles peuvent être raccordées
de façon arbitraire. Les raccordements sont interchangeables.
Les bornes de sortie T1, T2 et T3 doivent être raccordées
respectivement aux bornes U, V et W du moteur. Si le moteur
ne tourne pas dans le même sens que le variateur,
intervertissez deux des trois raccordements pour résoudre le
problème.
Les bornes de sortie T1, T2 et T3 ne peuvent être raccordées à
la source d'alimentation afin de prévenir tout endommagement
du VAT20.
Raccordez la borne de mise à la terre conformément à la mise à
la terre de classe 3 de 200V
