Description – résistance aux arcs
Les sections résistantes aux arcs sont construites avec une
capacité structurelle accrue. Les princi-pales améliorations
sont un calibre plus épais en acier, des loquets, des charnières
et des supports de dispositifs pilote métalliques. De plus,
il existe deux versions, soit avec ou sans plenum. L'option
avec plenum ajoute 12" à la hauteur d'une sec-tion de 90".
Pour l'option sans plenum, on doit prévoir un dégagement
de 4 pieds au dessus du CCM. La porte horizontale (12") ainsi
que celle du bas (6") sont munies de loquets multi-tours.
Les autres loquets sont du type à ¼ de tour (avec op-tions
pour l'indication d'état fermé).Il n'y a pas de variante dans
les unités entre celles résistantes aux arcs et celles du CCM
E9000 standard autre que la porte de l'unité. De plus, les
unités prévues pour l'atténuation des éclairs d'arc (AÉA) sont
compatibles dans leur conception de résistance aux arcs avec
les portes résistantes aux arcs/atténuation des éclairs d'arc.
Description – barres omnibus
Les barres omnibus principales sont situées dans le haut de la
structure. . Les joints boulonnés des barres sont accessibles
par le devant en desserrant les vis fixant l'écran en Lexan®
et en déplaçant l'écran vers l'avant et vers le haut. . La
figure #2 illustre des barres horizontales avec leur écran en
Lexan. . Les CCMs ré-sistants aux arcs utilisent ce même
écran avec un écran métallique supplémentaire à l'avant.
Les barres verticales, soit de 300A ou 600/850 A, sont
raccordées aux barres principales à l'aide de deux bou-
lons par phase. La relation de phase est A–B–C du haut au
bas et de gauche à droite, tel qu'observé par le devant.
Une barre de M.A.L.T continue, dimensionnée con-formément
au code électrique national, se situe vers le bas du CCM.
Il peut y avoir une barre de M.A.L.T verticale dans chaque
section pour fournir une mise à la terre sup-plémentaire.
Lorsque spécifié, une barre de neutre est installée dans le bas
de la section d'arrivée du CCM, ou de chacune des sections
Tel qu'illustré à la figure #3, le CCM résistant aux arcs est muni
d'un écran métallique en plus de l'écran en Lexan standard

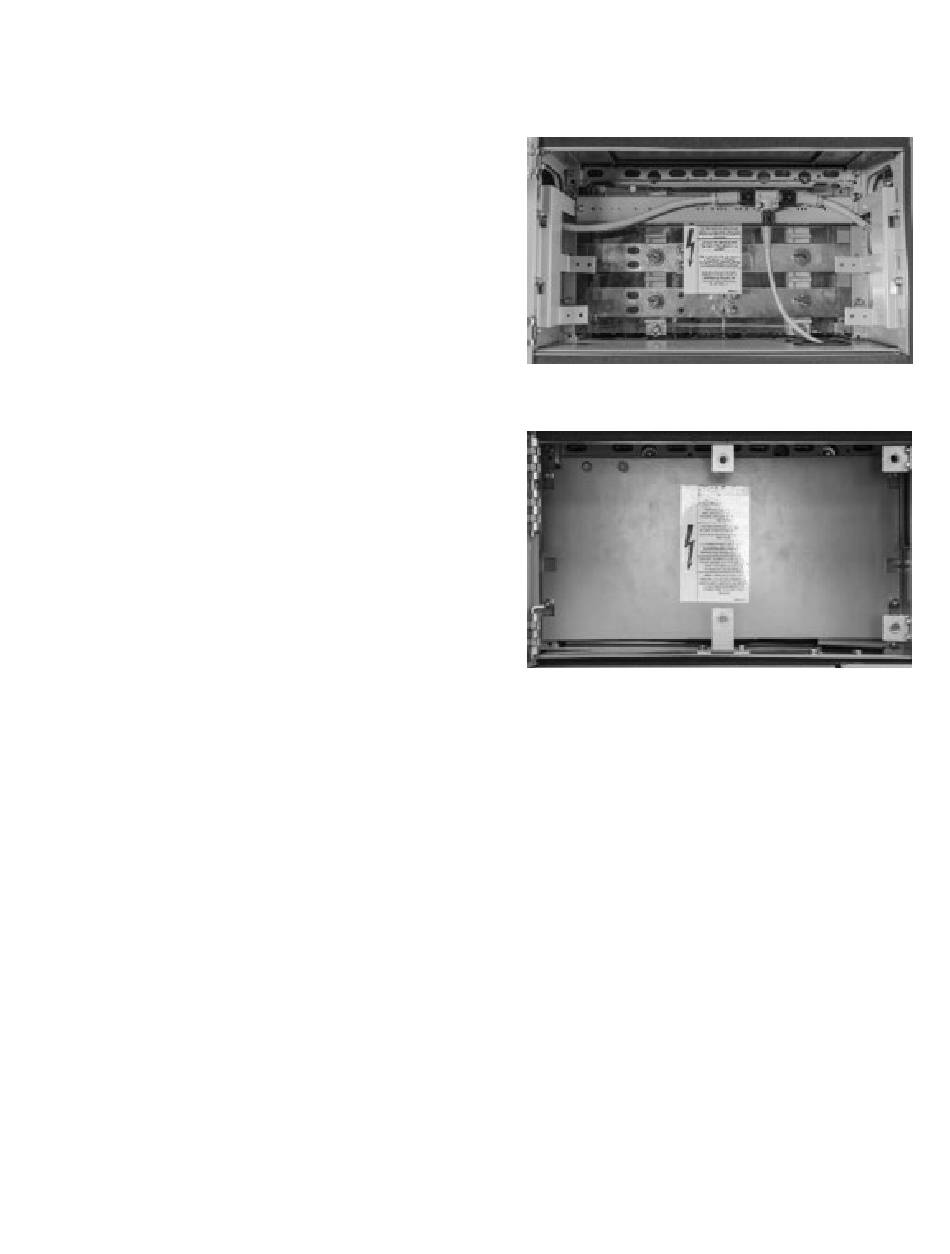

Figure 2. Barres horizontales avec écran en Lexan
Figure 3. Les CCMs résistants aux arcs sont munis d'un écran métallique
Description – tiroirs du CCM
Pour une liste détaillée des tiroirs du CCM,
se réfé-rer à la publication DET-291
Les unités embrochables sont munies de pinces 250 A ou 600
A. Les unités d'un CCM à atténuation des éclairs d'arc (AÉA)
sont munies de pinces rétractables, de verrous mécaniques,
une vis d'embrochage sans fin, et d'une indication visuelle
e l'état des fiches et des obturateurs. Ces unités sont
disponibles en version embrochable ou boulonnée
Se référer à la page 14 de ce guide pour les infor-
mations relatives à l'installation et l'exploitation des
unités du CCM, soit les unités standards ou AÉA.
Centre de commande de moteurs E9000* Guide de l'utilisateur 6 of 44
