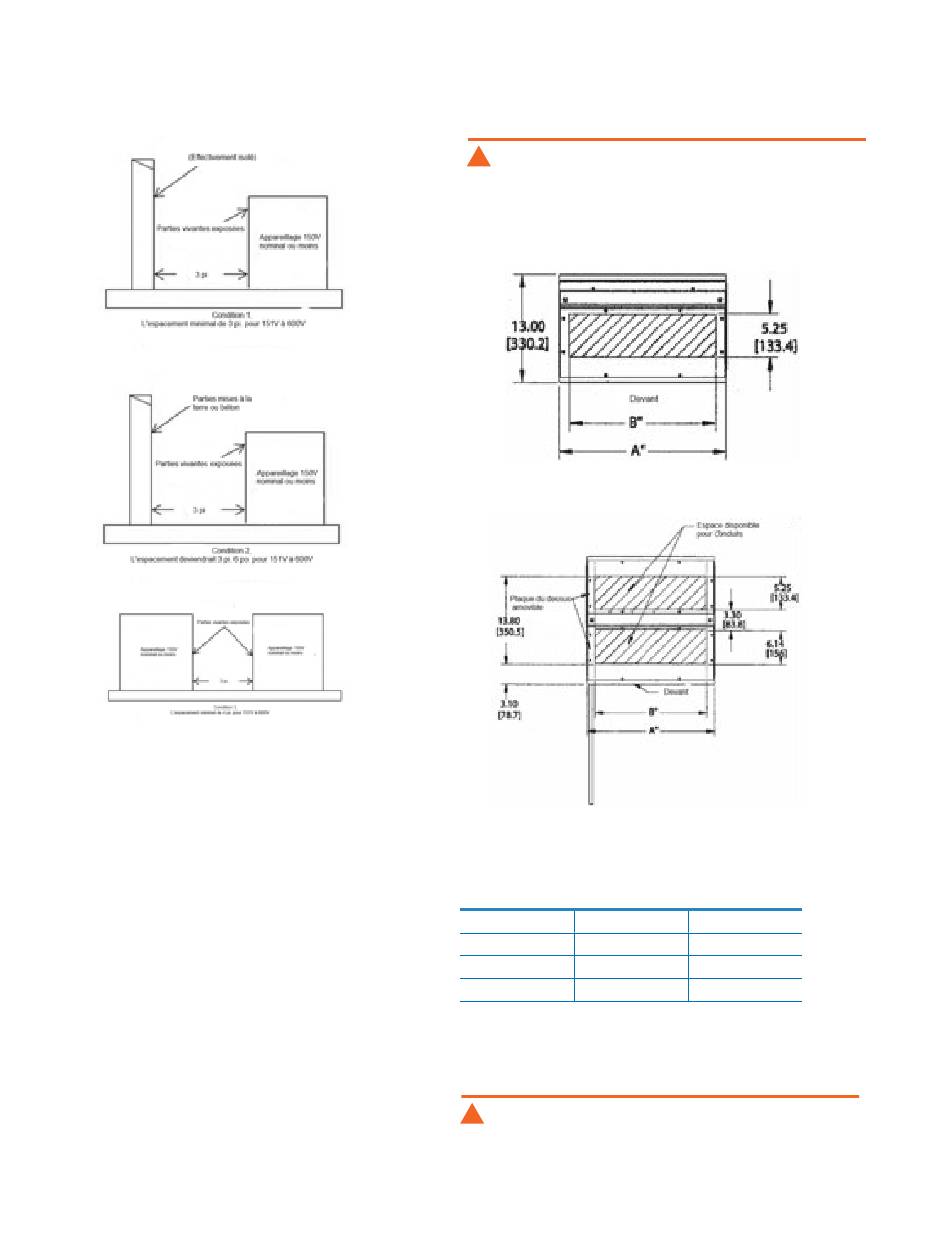

Figure 14. Espacements sécuritaires requis
Installation de conduits par le haut
Lorsque le CCM est en place et nivelé et les sections sont
jointes, on peut maintenant acheminer les con-duits
vers le haut des sections. Les figures 15 et 16 illustrent
l'espace disponible dans le haut des sec-tions. Pour toute
déviation à ces illustrations, se ré-férer aux dessins fournis
par GE pour cette installa-tion particulière. Note: On ne
doit acheminer les conduits vers le dessus arrière que
si on a suffisam-ment d'espace de travail à l'arrière.
Pour des sections résistantes aux arcs sans ple-num, on peut
amener les conduits par le dessus des sections à-travers les
plaques avant ou ar-rière. Pour les sections résistantes aux
arcs avec plenum, on peut passer les conduits par le dessus
du plenum. GE offre une boîte de tirage supplémentaire pour
donner plus d'es-pace pour les conduits. La boîte de tirage
peut être montée sur le dessus de la section d'arrivée.
14 of 44 Centre de commande de moteurs E9000* Guide de l'utilisateur
MISES EN GARDE
!
Pour éviter les résidus du perçage qui
pourraient endommager l'appareillage, toujours
retirer les plaques avant de les percer.
Figure 15A. Espace d'entrée par le haut pour sec-tions profondes de 13"
Figure 15B. Espace pour entrée de conduits pour sections de 20" et 22"
Tableau 3. dimensions pour les figures 15 et 16
LARGEUR
DIMENSION A
20"
20"
24"
24"
30"
30"
Filerie
MISES EN GARDE
!
Lorsqu'on tire ou courbe les câbles ou on
raccorde la filerie, éviter de gratter, de couper ou
d'endommager les câbles/fils ou les isolants.
DIMENSION B
17 .56"
21 .56"
27 .56"
