Outils suggérés pour l'entretien
Les outils suivants sont recommandés pour l'en-tretien:
• Outil pour retirer les fiches d'étalonnage des disjoncteurs
GE, numéro de catalogue TRTOOL (figure 41).
• Outil pour retirer les dispositifs pilote, numé-
ro de catalogue GEN-1684A (figure 42).
• Trousse de test numérique EntelliGuard TU, numéro
de catalogue GTUTK20 (figure 43). Le kit de test peut
également être utilisé pour dé-sactiver temporairement
la fonction de défaut à la terre pendant l'injection
primaire (appareil de test à courant fort). .
• Manivelle de débrochage, numéro de cata-
logue 110C2073G1 (figure 44).
• Dispositif d'embrochage à distance, numéro
de catalogue 190B3523G1 (figure 45).
• Clé Allen 5/32" ou #4 métrique pour
contour-ner les verrous des portes.

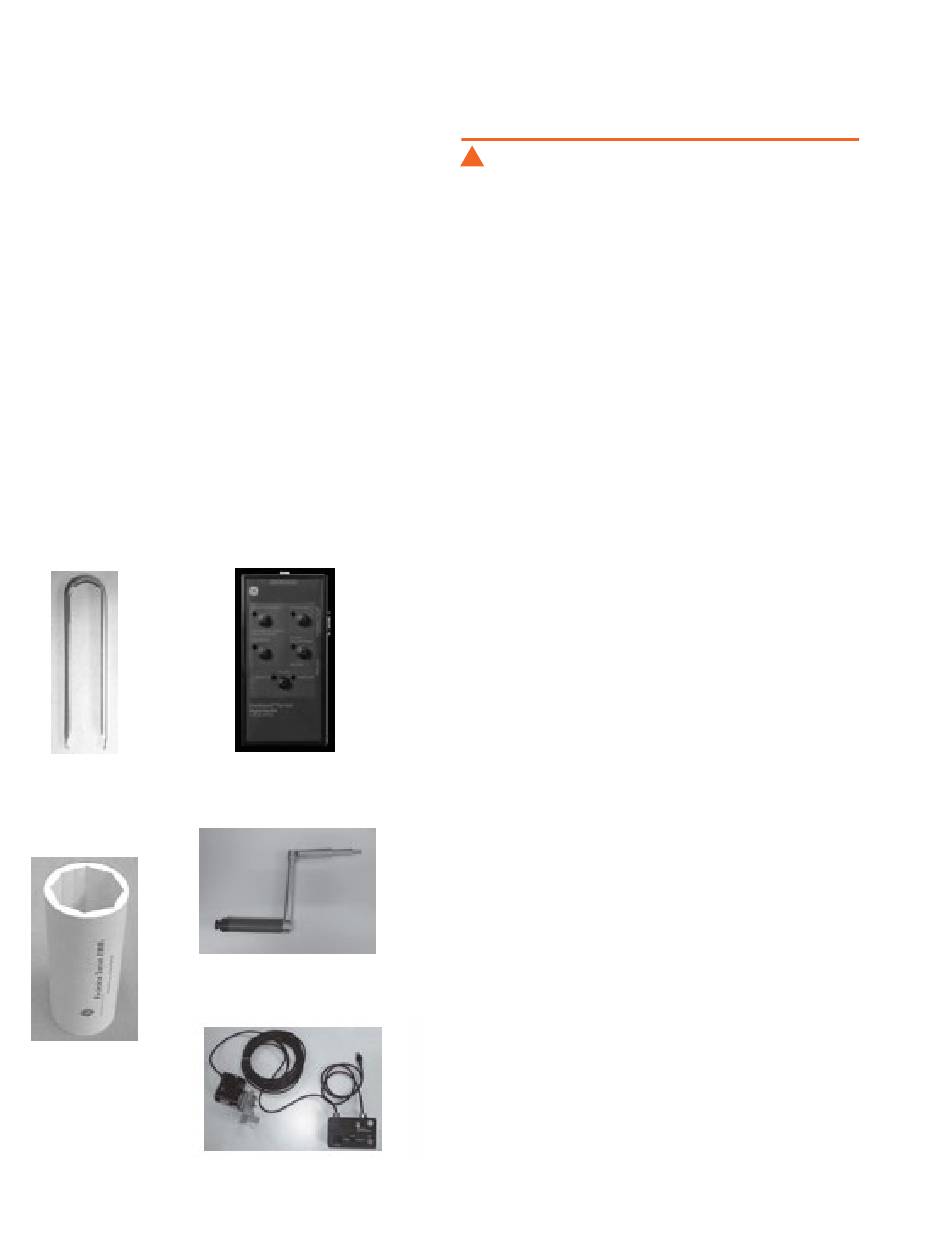

Figure 41. Outil pour retirer
les fiches d'étalonnage
des disjoncteurs
Figure 42 . Outil pour retirer
les dispositifs pilote
28 of 44 Centre de commande de moteurs E9000* Guide de l'utilisateur
Figure 43. Trousse de
test numérique
Figure 44 . Manivelle
de débrochage
Figure 45. Dispositif
d'embrochage à distance
MISES EN GARDE
!
Le réaménagement des unités doit respecter les règles de
charge suivantes: 80% du niveau de déclenchement du dispositif
ou de charge du porte-fusible, plus 100% du courant à pleine
charge du démarreur, plus 25% du courant à pleine charge du
moteur le plus important. Ne pas dépasser les niveaux indiqués
sur l'étiquette des barres verticales de chaque section.
Remplacer ou ajouter des accessoires des
disjonc-teurs à bâti E ou F enfichable
Pour remplacer un disjoncteur dans le
CCM, suivre les étapes suivantes :
1. Couper l'alimentation.
2. Retirer le disjoncteur du CCM.
3. Retirer les câbles des côtés alimentation et charge
(non requis si on ne veut qu'ajouter des accessoires)
4. Retirer le support de la bascule (la bascule
doit être à la position ON, vers le haut)
5. Retirer les quatre vis de la plaque supérieure
retenant le disjoncteur (non requis si on
ne veut qu'ajouter des accessoires).
6. Retirer les trois vis à l'avant du disjoncteur Glis-
ser le disjoncteur vers le bas et vers l'extérieur.
7. Installer le nouveau disjoncteur en suivant cette
procédure dans l'ordre inverse. Serrer tous les
raccordements électriques au couple conve-nable.
Remplacement du transformateur de
commande situé sous le sectionneur
Pour le remplacement du transformateur de commande
situé sous le sectionneur, suivre les étapes suivantes :
1. Couper l'alimentation.
2. Retirer le tiroir du CCM.
3. Enlever la plaque supérieure du tiroir.
4. Enlever la manette de commande.
5. Retirer les câbles des côtés alimentation et charge.
6. Desserrer les vis fixant le sectionneur à la plaque
arrière et le faire glisser vers l'extérieur
7. Débrancher l'alimentation du transformateur
et les fils de commande
8. Retirer les vis de montage du transformateur
et retirez le transformateur.
9. Installer le nouveau transformateur en suivant
cette procédure dans l'ordre inverse. Serrer tous les
raccordements électriques au couple convenable.
