Filerie entre les sections

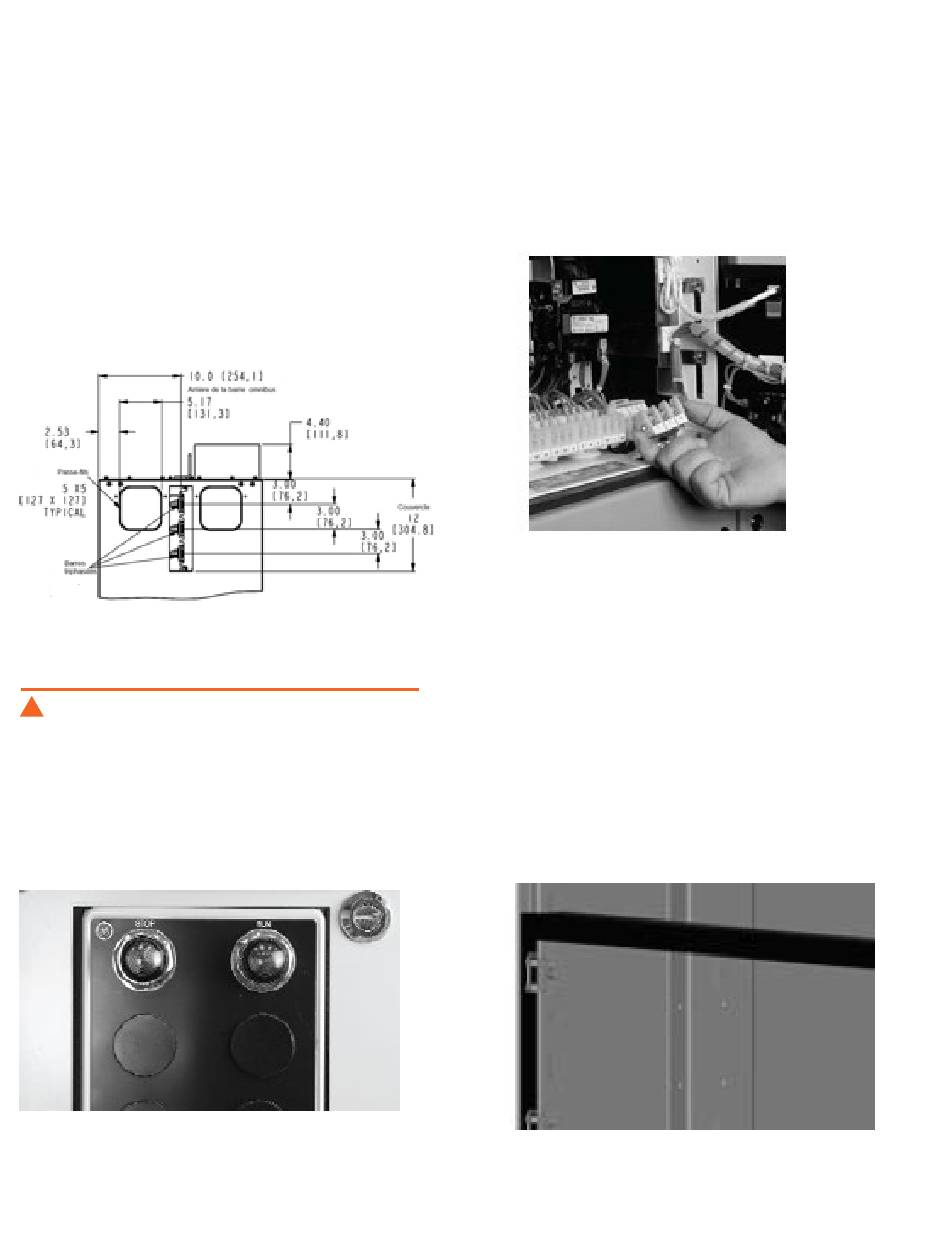

La figure 21 illustre les ouvertures sur la paroi la-térale de
chaque section pour acheminer la file-rie entre les sections.
On peut réaliser les intercon-nexions par le haut et par le
bas des sections. On peut aussi faire les raccordements
dans l'aire ou-verte des sections d'une profondeur de 20"ou
22" qui sont accessibles par l'arrière, et ensuite en ame-
nant la filerie vers l'avant en passant les fils à-travers les
ouvertures ovales à l'arrière du che-min de câbles vertical.
Figure 21. Dimensions des ouvertures latérales pour sections de 13", 20", 22" et 25"
MISES EN GARDE
!
Si le CCM a accès par l'arrière, une paroi cachant les barres
est requise.
Figure 34A Support des dispositifs pilotes métal-lique pour CCMs résistants aux arcs
22 of 44 Centre de commande de moteurs E9000* Guide de l'utilisateur

Blocs de jonction

Les blocs de jonction sont montés sur un rail
métallique (figure 22). On peut facilement glisser les
blocs de jonction d'un côté ou de l'autre du rail.
Figure 22. Montage des blocs de jonction

Installation des tiroirs de CCM standards

Tout tiroir commandé séparément est expédié avec sa
porte et sa quincaillerie. Si l'espace dans la section de
destination de ce tiroir est supérieur à la hauteur du tiroir,
commander aussi une porte vierge avec la quincaillerie
de charnière et une tablette à clipser. Pour commander
une porte vierge et les joints d'étanchéité, se référer à la
liste de pièces de rechange. Le matériau du joint recouvre
le périmètre intérieur de la section. La figure 23 illustre
le matériau du joint monté à l'extérieur de la porte
Figure 23. Installation d'un joint d'étanchéité sur une section type 12 et
résistantes aux arcs
