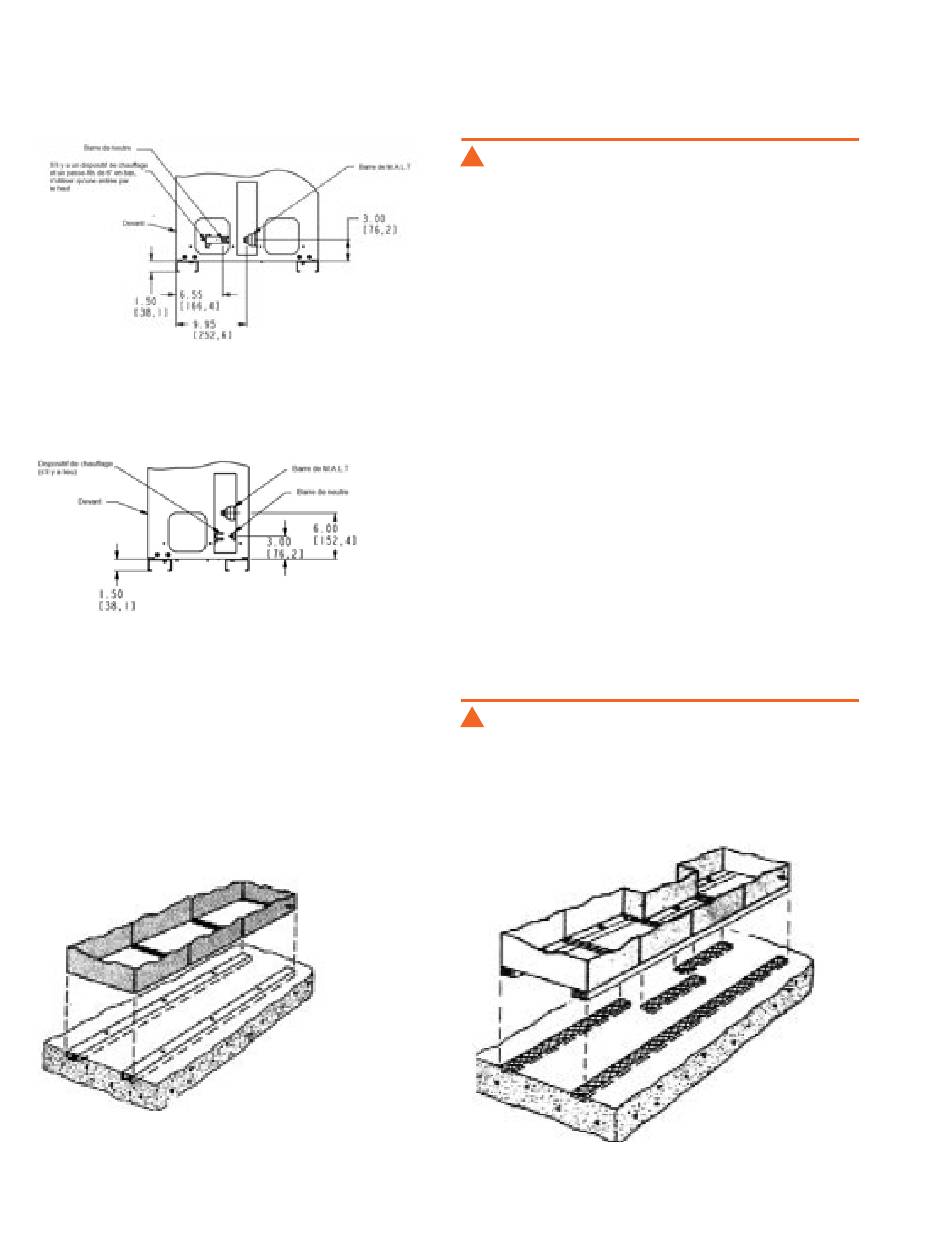

Figure 7C. Position en bas des barres de neutre et de M.A.L.T.
(espace minimal disponible pour l'entrée des conduits dans
une section d'une profondeur de 13", couvercle de 6"
Figure 7D. Position en haut des barres de neutre et de M.A.L.T. (espace
maximal disponible pour l'entrée des conduits), couvercle de 6"

Installation du plancher du CCM

Pour la plupart des installations, les linteaux du CCM
peuvent demeurer sur le plancher de béton fini, si celui-
ci est de niveau. Quoique habituelle-ment non requis,
l'utilisateur peut opter d'installer et niveler avec coulis
les linteaux du CCM dans le plancher.tel qu'illustré aux
figures 8 et 9. Si on a enlevé les linteaux, prendre grand
soin lors du le levage et du déplacement du CCM
Figure 8 Les linteaux sont fixés à niveau dans le béton
12 of 44 Centre de commande de moteurs E9000* Guide de l'utilisateur
MISES EN GARDE
!
Si chacune des sections ne possède pas
un couvercle de plancher, la base doit être
d'un matériau non combustible.
On doit prendre en considération la hauteur hors-tout de
l'appareillage en tenant compte de l'espace requis pour les
entrées de conduit par le haut et l'alignement avec d'autres
appareillages.
Note:
• Si des boulons d'ancrage doivent être coulés dans
le béton, ces boulons doivent être placés selon les
dessins de GE propre à cet appareillage. En placer
un au centre avant et un autre au centre arrière. Les
boulons doivent être de ½" et d'un acier de catégorie
2 (minimum) dans des endroits non-sismiques zone
4. Les boulons doivent dépasser le béton de ½"
jusqu'à ¾"au dessus des linteaux. Si on utilise des
sections d'une profondeur de 13" (33.02 cm), il est
essentiel de pourvoir un contreventement extérieur.
• Des essais sismiques zone 4 ont été effectués
en usine en utilisant des boulons ½" de
catégorie 5, serrés à un couple de 70 pi-lb,
situés aux quatre coins de chaque section.
DANGERS
!
Si la profondeur des diverses sections varie (ex: 13", 20",
ou 22') dans un seul ensemble, les devants des sections
doivent être placés de sorte à favoriser l'alignement des
barres omnibus principales, tel qu'illustré à la figure 9
Figure 9 Installation des pièces en acier du plancher.
Noter l'alignement frontal d'une section ayant une profondeur de 13"
